ICM100-125-DN150电动调节阀（Danfoss）的技术参数
进口接口类型: 对缝焊接, 出口接口类型: 对缝焊接, 连接标准: EN 10220, 进口接口尺寸 [毫米]: 100.0, 出口接口尺寸 [毫米]: 100.0, Kv 值 [立方米/小时]: 142.000
| 毛重 | 55 kg |
| 净重 | 50 kg |
| EAN | 5702428229746 |
| Cv值 [gal/min] | 164.72 gal/min |
| Further information | ICV 100 100 DIN |
| Kv 值 [立方米/小时] | 142 m³/h |
| 产品名称 | 电动操纵阀 |
| 产品描述 | 电动操纵阀 |
| 产品系列 | 压力和温度调节阀 |
| 产品配件 |
ICAD 配件 ICM / ICS / ICLX 配件 |
| 出口接口尺寸 [毫米] | 100 mm |
| 出口接口尺寸 [英寸] | 4 in |
| 出口接口类型 | 对缝焊接 |
| 制冷剂(s) |
R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A |
| 包装方式 | 单包装 |
| 可维修 | ICM / ICS / ICLX 备件 |
| 型号 | ICV Flexline |
| 型号 | ICM 100 |
| 备注 | ICV 100 100 DIN |
| 手动操作选项 |
通过 ICAD 设定 通过多功能工具 |
| 打开/关闭时间 [秒] | 25 " |
| 执行机构系统 | ICAD 电机，磁性十字滑环 |
| 方向 | 直通型 |
| 上限开启压差 [巴] | 20 bar |
| 上限开启压差 [磅英寸表压] | 271.2903 psig |
ICM100-125-DN150电动调节阀（Danfoss）的安装方法

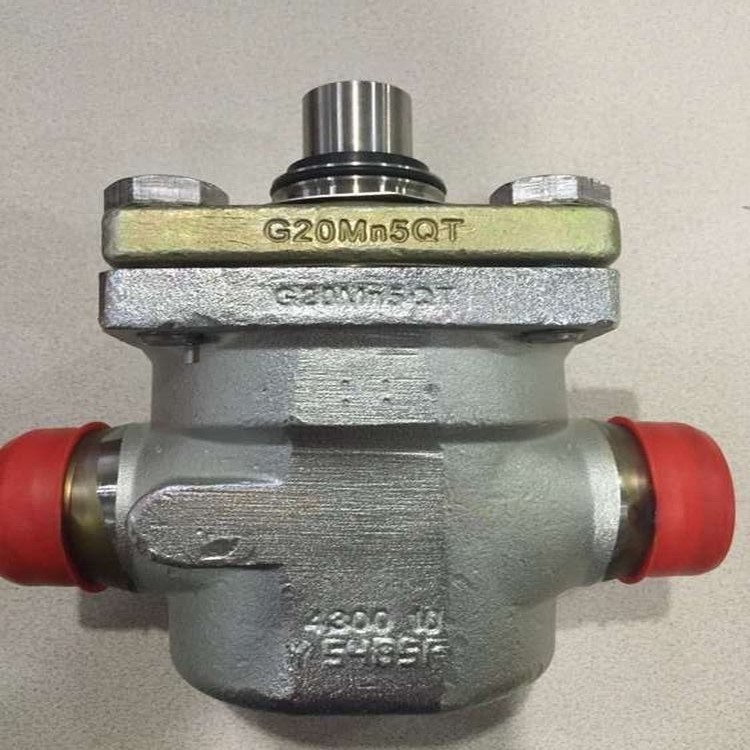

ICM电动阀与ICAD执行器应安装在水平管路上，ICAD执行器安装方向朝上（图1）。ICM阀门顶盖可以旋转4个90°方向安装而不影响阀门功能。执行器在紧固3个螺栓前，可以任意角度安装固定（图3，位置5）。ICM电动阀必须按照阀体上箭头指示的流动方向安装。在ICM电动阀的安装过程中，必须注意防止制冷剂的溢出以及杂质在安装过程中进入阀体。
ICM电动阀的设计可以承受很高的内部压力。尽管如此，管路系统的设计也必须避免有存液弯，防止系统出现因热膨胀导致的过高压力而损坏管路。管路的设计应考虑对系统中出现瞬时“液击”现象的有效防护。严禁ICM电动阀在系统安装时将出口不加保护直接向大气开放，这可能导致严重的事故。如果一定需要安装在没有管路的阀门出口位置，请将阀门出口用管路和系统连接，或用焊接盲板将阀门出口封死以保证系统安全。
焊接（图2）
如果焊接方法正确并确保没有焊渣进入阀门，则可进行阀门整体焊接。ICS或ICM阀体内部表面和焊接点处都采用了抗腐蚀处理工艺。如果功能模块拆卸后要放置一段时间，请确保其在拆卸后装入聚乙烯袋中或在其表面进行防锈处理（如冷冻机油或防锈油）。焊接过程中，需要保证焊料和焊接方法适用于阀体的材质，选择合适的焊料和正确的焊接方法。焊接后阀体内需要认真清理，确保安装前焊渣已清理干净。切勿使用明火焊接。为避免焊渣及污垢进入阀体和功能模块。装配完成后请一定确保ICM电动阀内部不受外部附加应力。
手动操作
在ICAD执行器取出后，可通过手动电磁耦合开启装置（图4）旋转阀杆，控制ICM电动阀的启闭。此开启装置可作为备件选用（图4），选型代码为：027H0181。即使当ICAD执行器通电连接在ICM电动阀上，依然可手动操作ICM电动阀。如果执行器连接了电缆线，可以通过执行器内置的手动功能来启闭阀门，每步间隔1%，意味着100步阀门达到全开。具体的说明请参阅ICAD执行器安装指导里的手动功能章节。
保温
对ICM+ICAD本身而言，并不需要对其进行保温处理。也可以针对系统能耗的管理进行相应的保温处理。
表面处理和标识
阀门已经在工厂进行了镀锌铬防锈处理。如果需要做进一步防腐蚀保护，可以为阀门进行喷漆处理。
注意：
必须保护电磁耦合。
阀门的精准标识位于阀门端盖的信息识别（ID）牌上。焊接后，阀体焊接处必须用必须涂上一种合适的保护涂层来防止外表面腐蚀。建议在重新喷漆时，做好对信息识别（ID）牌的保护。

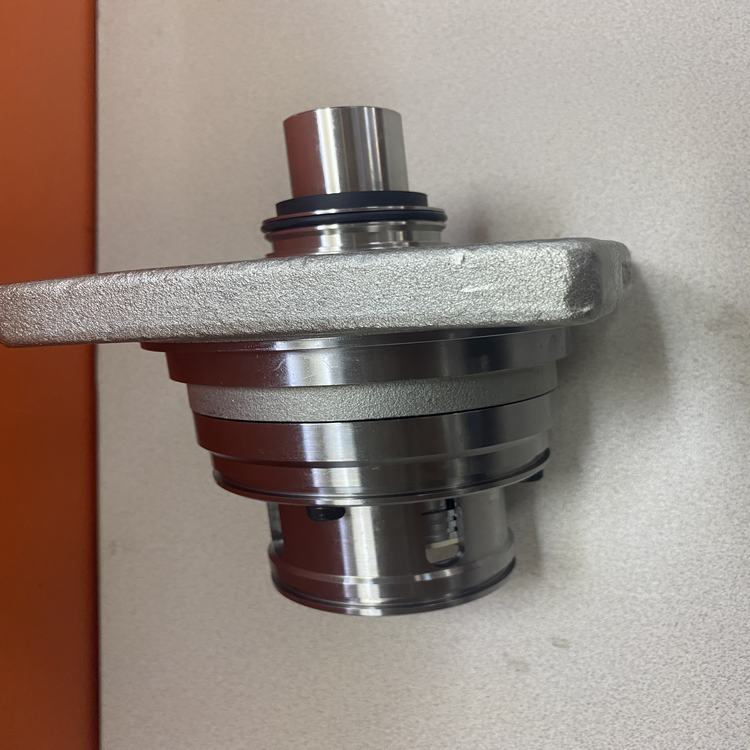

装配
阀门安装之前清理阀体里的焊渣及污垢。更换功能模块之前在O型圈上使用冷冻油可以使其比较容易的插入到阀体。安装端盖时，可以使用手动开启装置。
紧固
使用力矩扳手紧固顶盖或功能模块，紧固扭矩如（图5）所示。
