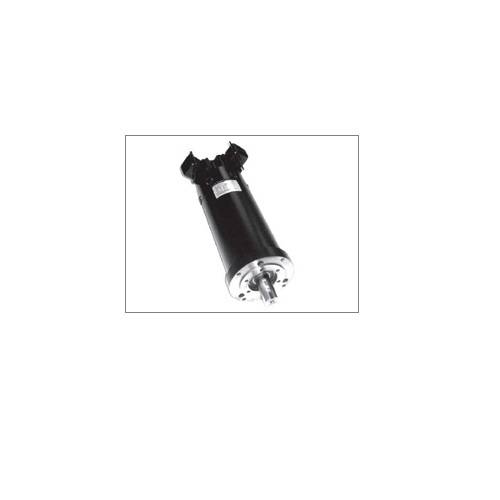

CALLAN TECHNOLOGY-M4-420X系列直流伺服电机
CALLAN TECHNOLOGY-M4-420X系列直流伺服电机
扭矩 （Nm）10 30
电压直流 （V） 140 个。
速度 （RPM）3500
框架尺寸（+m）165
轴直径（+毫米）多 35 个。
CALLAN TECHNOLOGY-M4-420X 系列直流伺服电机转速计单元采用高能稀土磁体材料，可为机床、机器人、自动材料处理、拉丝、造纸、塑料薄膜和箔加工、张力控制和包装机械提供的运动控制等。高达 161Nm 的峰值扭矩为快速、准确提供了充足的动力。再加上低电机惯量，理论加速度高达 6500 rad/sec2 结果。
凭借超过 20.000 : 1 的速度范围能力，一台电机可以为每个机器轴提供快速移动和进给率，消除了多个电机、离合器和齿轮系的复杂性和合规性。速度低 6 转。在没有齿槽的位置环中可以达到每小时。独特的永磁体结构消除了传统陶瓷磁体电机中常见的热失控和换向问题。规定通过在非驱动端的轴伸端安装旋转变压器、编码器或其他位置反馈设备。一个 24V 直流可以选择提供故障安全制动器。电机电源和测速发电机引线通过接线盒提供，但也可以通过飞线（PG 压盖）或连接器进行替代连接。
上面的电气规格是我们标准绕组的示例。我们有许多特殊绕组，旨在涵盖大多数速度/扭矩应用。如果下面的绕组不适合您的应用，请联系我们，我们将为您设计特殊的绕组。
CALLAN TECHNOLOGY规格
10 到 30Nm
1.5 - 2.6 千瓦
3200 rpm 转速
紧凑的尺寸
高能稀土磁铁
6极电机
CALLAN TECHNOLOGY标准功能
Round Flange (IMB14)
Junction Box
IP44 Sealing
Keyway
Rear Shaft Extension
Tacho
Thermostat
选项
制动
连接器
方法兰 (IMB5)
特殊绕组
无键槽
特殊轴
油封
特殊密封
CALLAN TECHNOLOGY型号：
CALLAN TECHNOLOGY-M4-420X-00001-000
CALLAN TECHNOLOGY-M4-420X-00011-000
CALLAN TECHNOLOGY-M4-420X-21001-000
