意大利Burocco 800系列调节阀DN40
阀门选型
控制阀门的正确选型是控制设备实际中的一个重要环节。实际上，如阀门选型不当，即使在回路中采用了出色的控制器，也不能实现良好的控制。为达到良好的调节性能，应使阀门在其整个行程的中间部分运行。阀门选型时采用的流量值应为设计期间的估计值，范围在1.2-1.6之间。采用以下阀门流量系数进行阀门选型计算。每种规格的阀门都有一个特定的流量系数，具体件“技术规格表
注意：KV指流量系数于公制单位的换算比值，为CV:1.17
液体
以下公式适用于在工作温度下不会蒸发的液体
流量用kg/h表示
CV= Q=CV 27.1
Q=工作温度时的流量，单位时kg/h
Y=工作温度下的液体密度，单位是kg/m3(15℃时，水的密度为1000)
P=压差 单位 bar
流量用m3 /org表示
CV=1.17 Q Q=
Q=工作温度时的流量，单位时kg/h
Y=工作温度下的液体密度，单位是kg/m3(15℃时，水的密度为1)
P=压差 单位 bar
液体粘性修正系数
用以下与粘性有关的系数乘以计算处的CV值
种情况：出口压力比入口压力高50%蒸汽
Q=流量 单位kg/h
=压差 单位bar
P1=阀门入口压力
第二种情况：出口压力比入口压力低50%（临界流量）
CV=过热蒸汽的修正系数
通过以下与过热温度有关的校正因子得出CV值。
气体
种情况：出口压力大于入口压力高50％
CV=
Q=流量 单位Nm3/h
=压差 单位bar
P2=阀门出口压力 单位bar
Y=相对于空气的气体比重（空气比重为1）
T=温度（t+273）°C
第二种情况：出口压力比入口压力低50%（临界流量）
CV=
P1=阀门入口压力 单位bar
产品简介
Burocco 800系列控制阀门采用双通球形阀体及螺栓固定式阀座，底部用于检查，更换阀塞（反向型）。阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小工厂中的调节。
产品参数
工作控制方式
-2V-NC常闭（空气打开，直通阀）
-2V-NO常开（空气关闭，直通阀）
-3V-分流/合流阀
尺寸
-DN15-DN100(1)
压力等级
-PN16-PN40
阀体材料：
-球墨铸铁 GS400-12(环氧清漆)PN16
-碳钢 ASTM A216 WCB （环氧清漆)PN40
-不锈钢 AISI316 PN40
阀座
-AISI316L不锈钢
-连接方式
-法兰 PN16，PN40(2)
-凸面（RF）UNI2229
阀盖
-符合ASTMA105、AISI420、AISI316钢标准
阀塞
-等百分比、线性、V型端、小流量、在导向件控制下进入上部。
-AISI 316L 带PTFE-PTFE/GG阀塞（软质密封）
-AISI 316L带高性能聚合物阀塞(HPP)
-AISI 316(金属密封)
自调节填料箱
-STD-PTFE “V”形环+石墨环
-HTS-PTFE “V”形环+增强石墨环
-LTS-纯PTFE “V”形环
阀壳
-球墨铸铁 GS 400-12(环氧清漆)
伺服控制器
-采用双向气动膜片（ 2.5bar），采用FE冲压板(环氧清漆)
-规格：S.200、S.275、S.340、S.430
-标准弹簧范围：3-15psi、6-18psi、6-30psi
-标配设备：行程指示器
-附件：手动控制用手轮、电动器、气动器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。
压差
见技术规格表
密封等级
-符合UNI EN1349标准的规定
-软密封 VI级
-金属密封 IV级
工作温度
-采用球墨铸铁阀体的阀门：低温对-5℃，温度180℃；
-采用WCB钢阀体的阀门:低温对-5℃，温度200℃
-采用AISI316 钢阀体的阀门：低温对-20℃，温度200℃
应用：
803系列控制阀门采用螺栓固定阀座式球形阀体与焊接阀座式三通。V型端口阀塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小设备的调节。
800/803系列控制阀可控制多种流体：蒸汽、过热水、非***性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、***设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域。
注释
（1）根据客户要求，可提供更大或者小流量的阀门
（2）根据客户要求，可提供其他类型的连接方式
800系列控制阀采用双通球形阀体及螺栓固定，底部用于检查，更换阀塞（反向型）。阀塞在导向件控制下进入上部，且自调节式填料箱不需要维护，这类阀门尤其适用于中小工厂的调节。
803系列控制阀门采用螺栓固定阀座形式球形阀体与焊接阀座式三通。V型端口阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门yo切适用于中小设备的调节。
按照所控制流体压力选定伺服控制器规格，然后加上该值计算阀门的总尺寸
阀塞
1. 线性阀塞，这种阀塞可确保阀杆行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程下，可使用这种阀塞
2. 等百分比阀塞，如采用这种阀塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定；在相同压差小行程增加10%，流量通常为阀门变化前流量的50%。这样，在阀门打开的后半程中，阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。
3. V型端口阀塞，采用这种类型的阀塞，可在线性与等分比曲线之间获得一条特性曲线。由于这种阀塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门。
4. 小流量阀塞，对于此类型小流量阀塞，我们可以提供三种特性的阀塞，线性柱销，单键与双键等百分比型，流量系数在0.1-2之间，可用于微调与精调
选型对附件的要求：
在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。
控制阀填料箱的选择通过阀门的流体特性、压力及温度决定。800/803系列控制阀采用三种填料箱。
填料箱技术规格
1. 标准填料箱（STD）:由采用PTFE填料的V形环+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，工作温度可达180℃
2. 高温填料箱（HTS）：由采用PTFE填料的V形环与采用加强型石墨填料的石墨环组成，与金属密封阀塞或者高性能聚合物组合使用时，工作温度可达200℃
3. 低温填料箱（LTS）：由采用PTFE填料的V形环（增加数量）+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，工作温度范围在-20℃-180℃之间，适用于通过与石墨不兼容的流体。
阀门正确选型必须的数据
工作流体
比重/密度（y）
流体温度℃
阀门上游压力（bar）
压差
流量（Q）
流量系数（CV/KV）
规格（DN）
标称压力（PN）
阀体形状（2-3通）
阀体材料：
阀门动作（NC-NA）
阀塞规格
控制阀的附件包括：
1、阀门器用于改善控制阀调节性能的工作特性，实现正确；
2、阀位开关显示阀门的上下限行程的工作位置；
3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置；

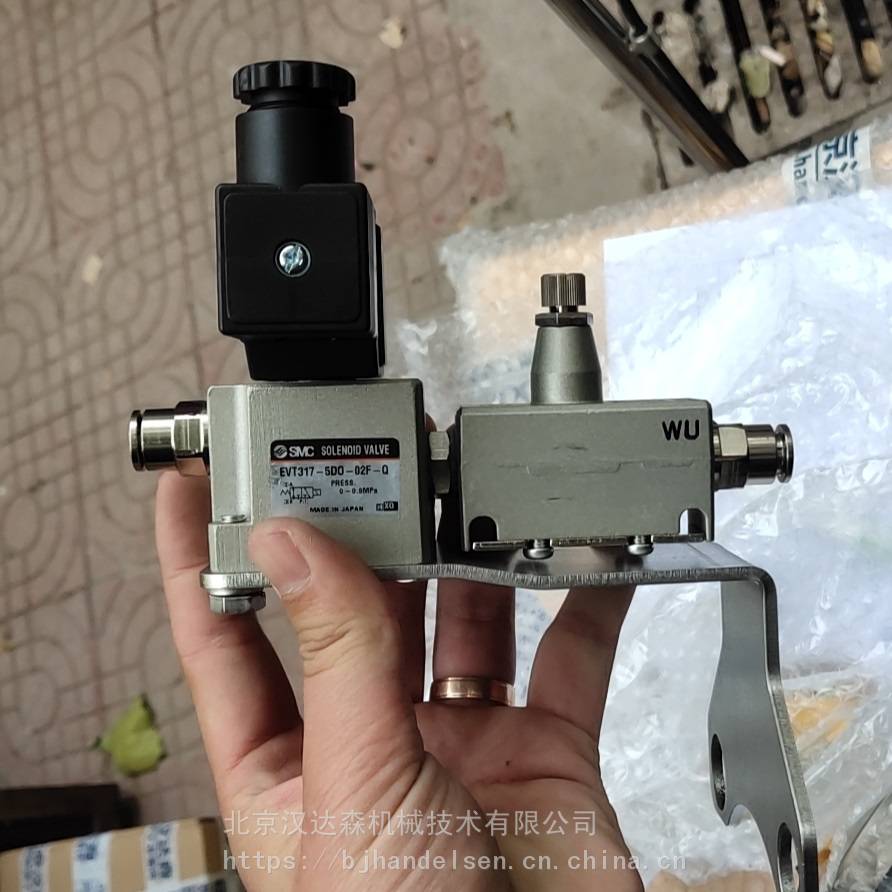

4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置；
5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门；
6、气动继动器使执行机构的动作加速，减少传输时间；
7、空气过滤减压阀用于净化气源、调节气压；
8、储气罐保证当气源故障时，使无弹簧气缸活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等；
总之，附件的作用就在于使控制阀的功能更完善、更合理、更齐全。
注意！
在开始使用之前，必须用压力的流体在阀门全开的情况下仔细清洗管道。建议在阀的入口处放置一个过滤器，以防止***进入阀座和阀芯之间的空隙。 （我们建议使用经过过滤的干燥空气为气动伺服控制系统供气）。阀门的安装位置是垂直的，并且的工作方向是流向与阀芯相反（请参见阀体上的箭头）。在高温下充分工作几个小时后，检查阀体螺丝是否正确锁定。确认在工厂安装了阀门之后，还留有足够的空间来拆卸伺服控制器以进行维护操作。拆下伺服控制器之前，检查设备中的是否残留带压和温度介质，然后将阀门置于打开位置。如果要完全拆卸伺服控制器，请使用适当的仪器，并注意排出弹簧的张力。重要：请勿将手，工具或其他物体插入阀体内。
检查和保修
每个阀门在送往目的地之前都经过检查。 特殊要求或检查由客户承担。 保修期为自发货之日起12个月，在正常工作条件下有效，并且仅限于更换或维修有缺陷的零件和材料。 任何其他义务均不包括在内。 在保修期内未经***的操作和对阀门的篡改，将导致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改
