双组份***漆聚氨酯防腐涂料***磁漆青岛透水地坪保护剂率土

双组份***漆 聚氨酯防腐涂料 ***磁漆 青岛透水地坪保护剂 率土
组成
由脂肪族异***酸酯和羟基***树脂，较好着色颜料、助剂、溶剂等组成。
2主要特点编辑
具有优异的耐候性、耐久性；漆膜美观丰满，保色保光性特佳，具有高装饰性；
涂层坚韧，附着力特强，良好的耐冲击性和耐磨性；良好的耐***性和耐水性、耐油性。
3用途

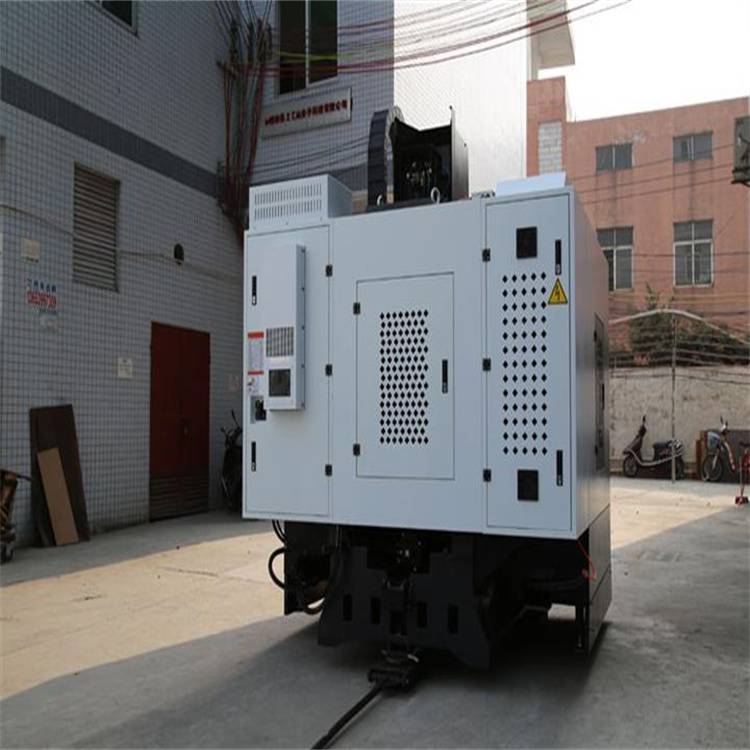

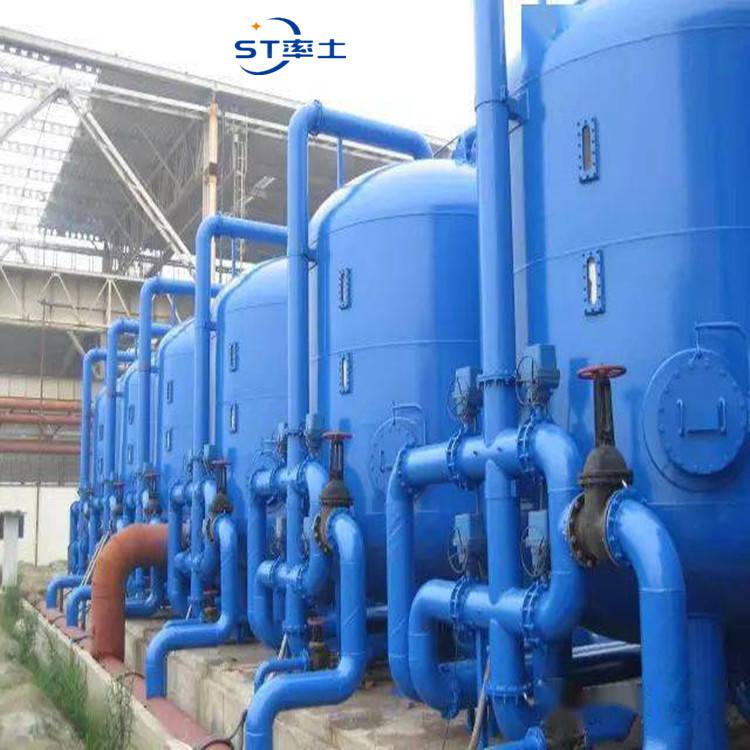

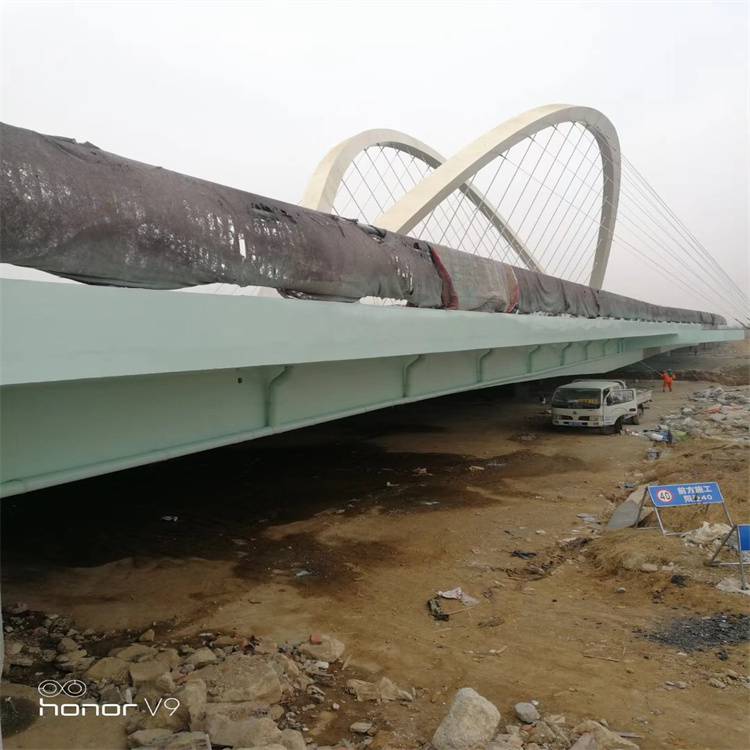

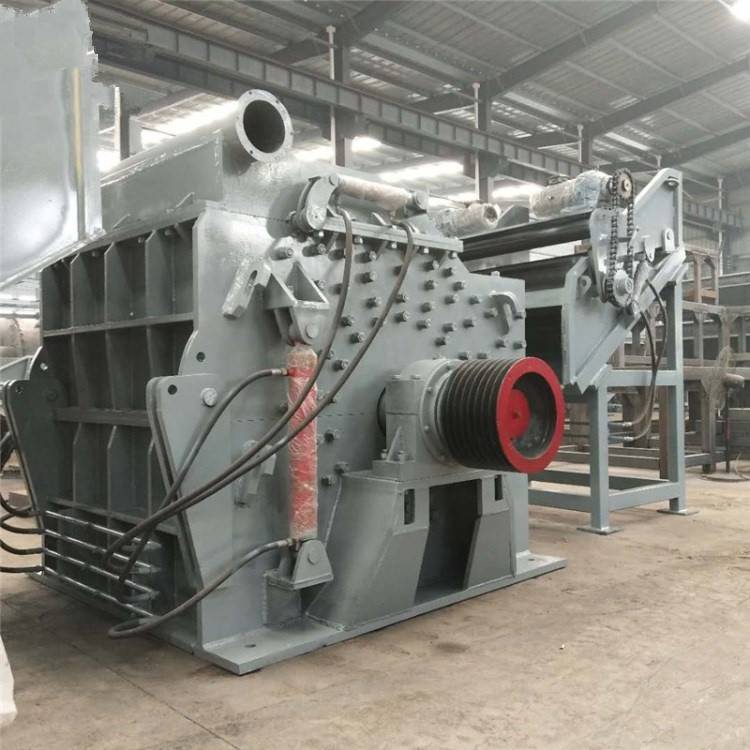

用于工程机械、车辆、船舶、桥梁、机床、各类钢结构和铝合金表面作高性能装饰防腐面漆。
4技术指标
漆膜颜色及外观 符合标准样板及允许的色差范围内，漆膜平整光滑
细度，mm ≤20
粘度（涂4#杯，25℃），S ≥70




干燥时间
表干（25℃） ≤40min
实干（25℃） ≤24 hr
光泽（60）% ≥93
柔韧性，mm 1
冲击强度，Kg•cm ≥50
附着力（划圈法，级） ≤2
固体份（浅色漆），% ≥65
摆杆硬度 ≥0.5
耐水性（240 hr） 不起泡，不起皱，不脱落，允许轻微变色，失光
耐***性（4 hr） 不起泡，不起皱，不脱落，允许轻微变色




耐候性（人工加速老化1000 hr），级 粉化≤1，失光≤1
干膜厚度 40mm
理论用量 100g/m
闪点 25℃
5干燥时间
温度    表干    实干    完全固化
25℃    ≤2h    ≤24h    7d
复涂间隔：
温度    建议短    建议长
25℃    8h    不限
熟化时间（混合后）：
温度    熟化时间
25℃    30min
（视气温高低，可适当缩短或延长熟化时间）
