氟碳防腐漆由氟碳树脂、耐候颜料等组成的高固体分双组分面漆。具有优异的耐化学腐蚀性和***的耐候性，是海洋钢结构防腐常选的超耐久面漆。

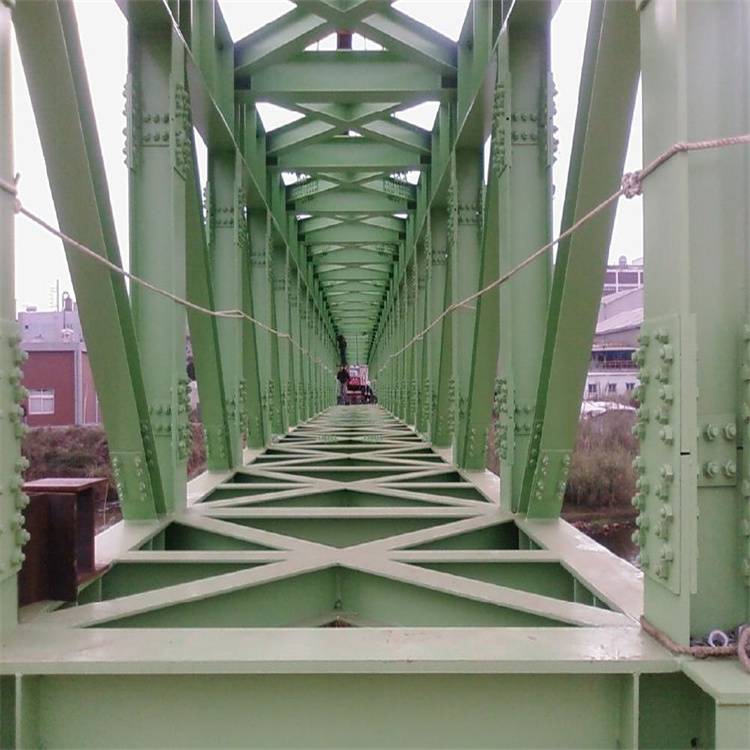

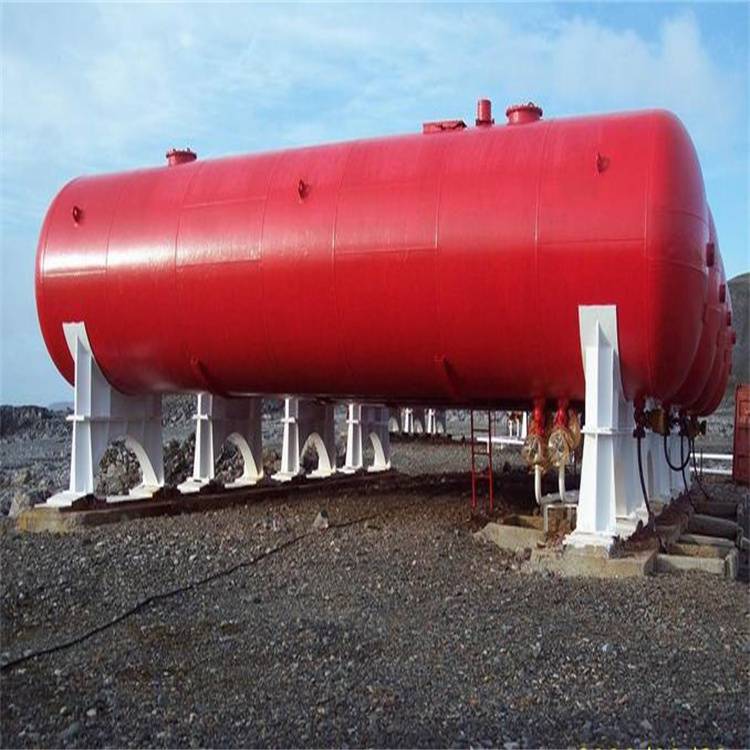

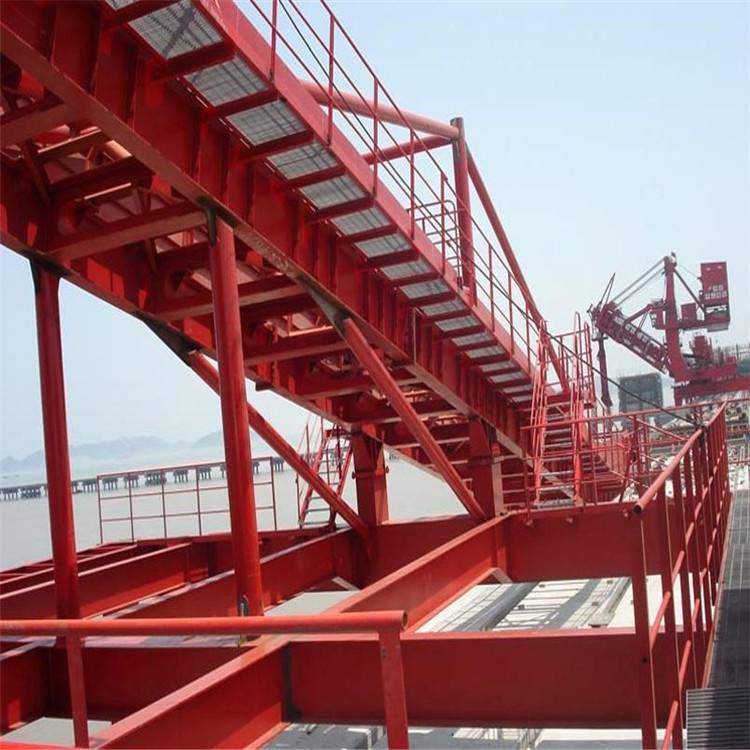

氟碳漆用于墙面、桥梁、船舶、井架、电力通讯、石油化工、储罐、码头港口、大型钢结构与混凝土表面保护涂装。
基本参数：
比 重 约1.25kg/L（混合后）
配 比 甲组份（漆）：乙组份（固化剂）=20:5（质量比）
干膜厚度 约40um
理论用量 约115g/m²(以40um干膜计，不含损耗)
闪 点 约29ºC
干燥时间 表干≤0.5h，实干≤24h，完全干燥7d
熟化时间 0.5h(23℃±2℃)
适 用 期 ≤8h（23℃±2℃）
复涂间隔时间 底材温度 0℃ 20℃ 30℃
较 短 24h 8h 6h
较 长 48h 36h 24h
施工条件：
底材温度须高于3℃，相对湿度须小于85%。
施工时应注意天气、温度的变化，雨、雾、雪、夏天炎热时，在强烈阳光直射下均不宜施工。
建议涂装道数：
2-3道。
前道配套：
氟碳封闭漆、氟碳中间漆、无机富锌漆、环氧富锌漆、环氧云铁漆等。
