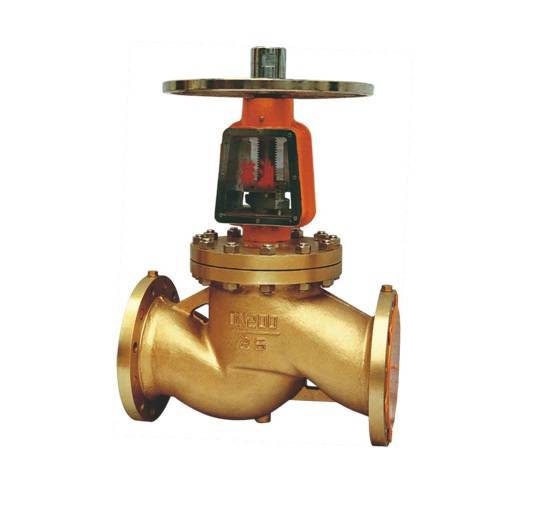

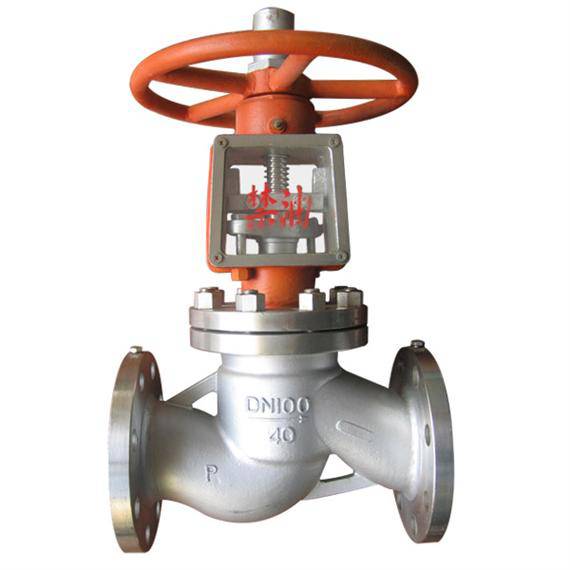

全铜/不锈钢氧气专用截止阀
型号：
| Jy41(F/H/Y/W/T)-16(T/P/R) | Jy41(F/H/Y/W/T)-25(T/P/R) | Jy41(F/H/Y/W/T)-40(T/P/R) |
| Jy441(F/H/Y/W/T)-16(T/P/R) | Jy441(F/H/Y/W/T)-25(T/P/R) | Jy441(F/H/Y/W/T)-40(T/P/R) |
| Jy541(F/H/Y/W/T)-16(T/P/R) | Jy541(F/H/Y/W/T)-25(T/P/R) | Jy541(F/H/Y/W/T)-40(T/P/R) |
| Jy641(F/H/Y/W/T)-16(T/P/R) | Jy641(F/H/Y/W/T)-25(T/P/R) | Jy641(F/H/Y/W/T)-40(T/P/R) |
| Jy941(F/H/Y/W/T)-16(T/P/R) | Jy941(F/H/Y/W/T)-25(T/P/R) | Jy941(F/H/Y/W/T)-40(T/P/R) |
口径：NPS1/2～NPS16、DN15～DN400
压力：PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，***，石化，煤化工等行业
法兰连接手动氧气截止阀产品简介
氧气截止阀适用于DN15～DN400、PN16～PN40的各种管路上，用于截断或接通管路中的介质。氧气截止阀需要进行防静电、防油脂和防尘处理，以确保能在管道上安全运行。氧气截止阀组装前，要按 JB /T 10530－ 2005 的规定，对所有零件、以及组装用的工具，逐个进行脱油脱脂处理，检验合格再全部进行一次脱油脱脂处理，并用无油干燥的氮气或空气吹刷干净，存放在无油无尘空间。氧气截止阀具有防静电结构，在氧气截止阀的端法兰上可设置导电螺栓孔，使螺栓连接导线良好接地。氧气截止阀阀盖需设置防尘罩，上面应设有醒目的禁油标志。使用氧气截止阀时应清洗管道，进行脱油脱脂处理，避免产生静电。
氧气截止阀产品特点
研制生产的氧气截止阀具有自然的导静电安全装置、支架部分采用全封闭式结构、零件采用严格的脱脂处理、结构紧凑、设计合理、阀门刚性好等特点。
氧气截止阀标准规范
设计制造标准：BS 1873、A***E B16.34、API 602
结构长度标准：A***E B 16.10、GB/T 12221
连接法兰标准：A***E B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
氧气截止阀零件部件材料
| 公称通径（DN） | 15－400 | |||
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | |
| 试验压力（MPa） | 强度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 适用温度 | ≤200℃ | |||
| 适用介质 | 氧气 | |||
| 阀 体 | 硅黄铜、不锈钢 | |||
| 阀 杆 | 不锈钢 | |||
| 阀 芯 | 铜、不锈钢 | |||
| 填 料 | 聚四氟乙烯 | |||
| 产品型号 | YJ41W－16T/P、J41W－25T/P、J41W－40T/P | |||
