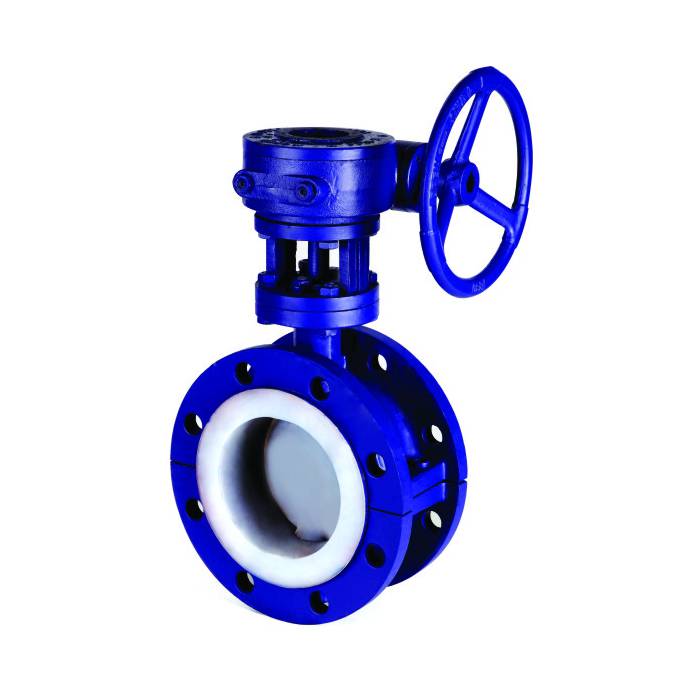

D341GXPO-10/16/150LB/10K(C/P/R)衬里蝶阀
阀体材质
| A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| WCB | 304 | 304L | 316 | 316L |
技术性能规范
| 设计标准 | HG/T 3704、GB/T 12238 | API 608 | API1609 |
| 结构长度 | HG/T 3704、GB/T 12221 | A***E B16.10 | JIS B2002 |
| 法兰标准 | HG/T 20592、GB/T 9119 | A***E B16.5 | JIS B2220 |
| 检验与试验 | HG/T 13927、GB/T 9092 | API 598 | JIS B2003 |
| 公称压力 | ≤1.6MPa | 150LB | JIS 10K |
衬里材料
| 型号 | 手柄 | 蜗轮 | 气动 | 电动 | 工作温度 |

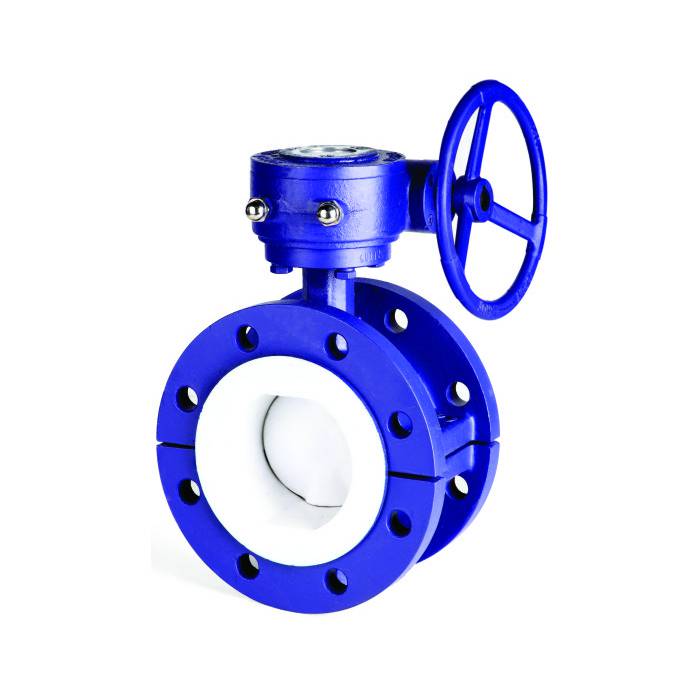

| 法兰式 | D41GXPO | D341GXPO | D641GXPO | D941GXPO | ≤80℃ |

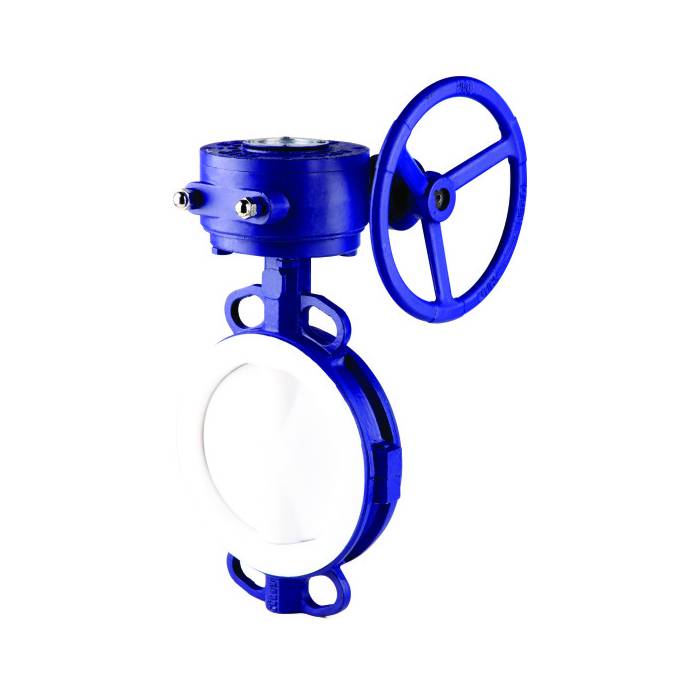

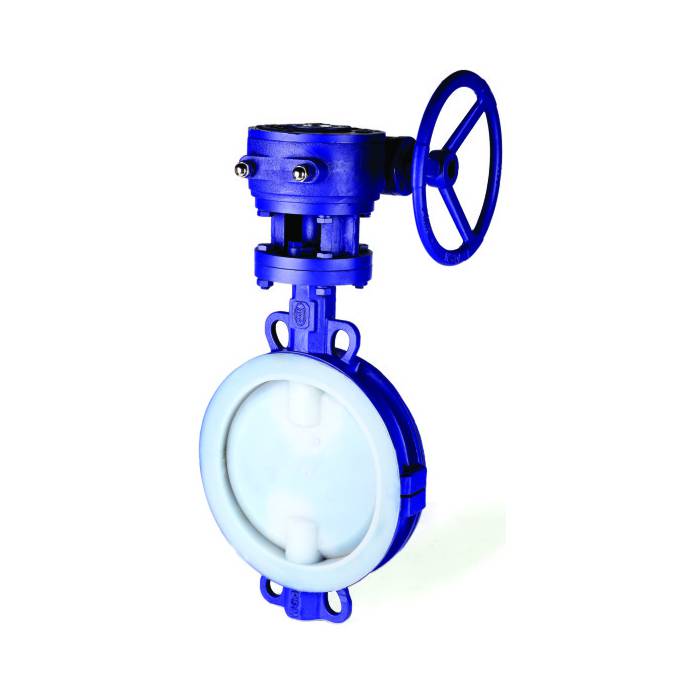

| 对夹式 | D71GXPO | D371GXPO | D671GXPO | D971GXPO | ≤80℃ |
优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体***少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力，可选择手动、电动、气动、液压方式。
