泡洗机 乳胶泡洗机 工业用乳胶手套水洗机 通江洗涤
一：乳胶泡洗机用途
乳胶泡洗机系列主要包括：大型乳胶泡洗机，工业水洗机，手套水洗机，洗脱两用机等。
乳胶泡洗机用于乳胶产品工艺性泡洗。
二：乳胶泡洗机系列产品型号及主要技术参数
| 型号规格 | GX-20 | GX30 | GX50 | GX70 | GX100 | GX150 |
| 容量（kg） | 20 | 30 | 50 | 70 | 100 | 150 |
转筒尺寸 φ×长度（mm） | 550×660 | 660*800 | 800*980 | 950*1220 | 960*1420 | 1060*1650 |
| 转筒转速（r/min） | 33 | 36 | 36 | 34 | 34 | 33 |
| 电机功率（kw） | 0.75 | 1.1 | 1.5 | 2 .2 | 3 | 4 |
| 耗水量/每缸 | 250 kg | 400kg | 620kg | 750kg | 920kg | 1100kg |
| 耗汽量/每缸 | 15 kg | 18 kg | 20 kg | 30 kg | 45 kg | 50 kg |
| 外型尺寸（mm） | 1120×860 ×1170 | 1520×1100 ×1300 | 1750×1200 ×1500 | 2050×1300 ×1700 | 2300×1300 ×1800 | 2500×1400 ×1800 |
| 机器重量（kg） | 290 | 400 | 500 | 700 | 960 |
三：乳胶泡洗机第列结构简介
乳胶泡洗机系列产品具有设计新颖、操作方便、运转平稳、性能优良、结构合理、密封、保温、美观大方等优点。

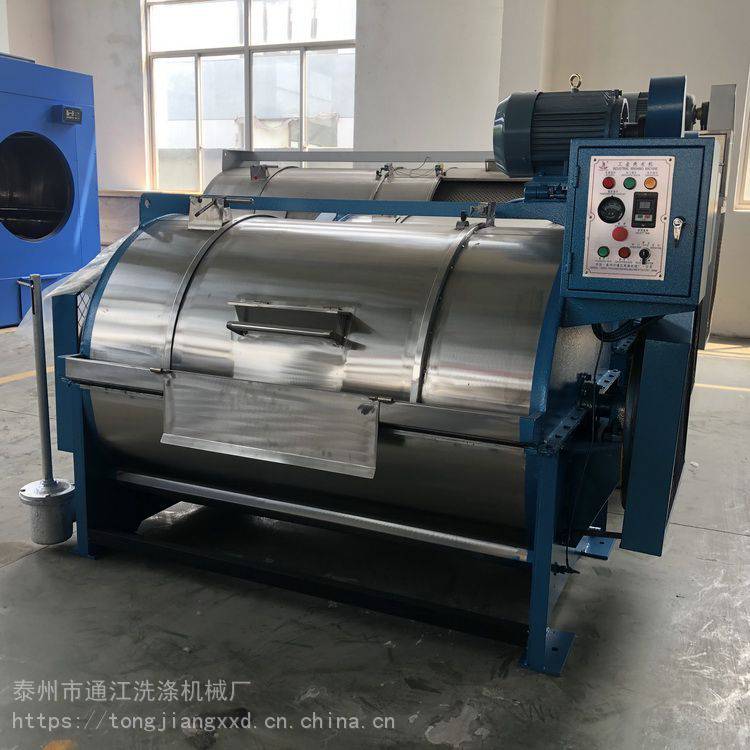

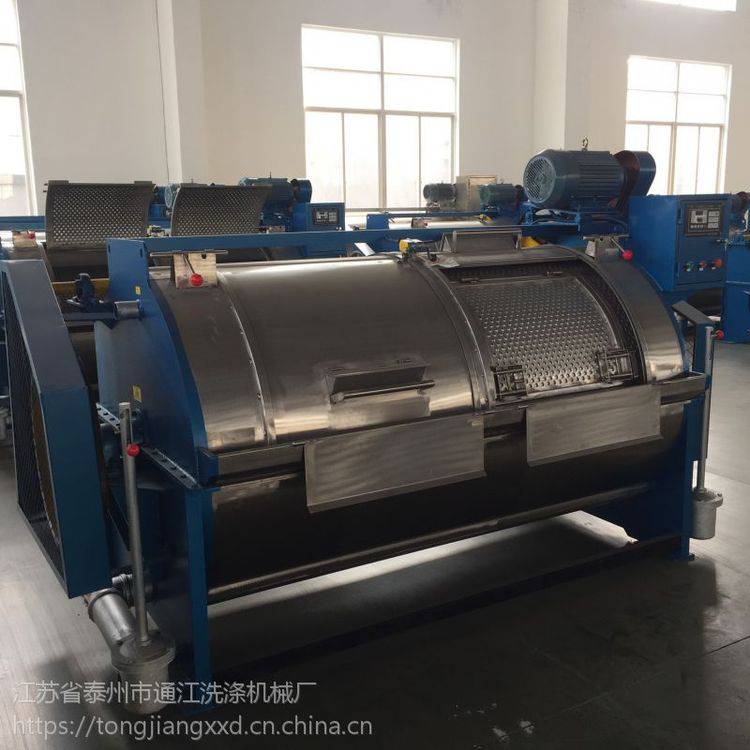

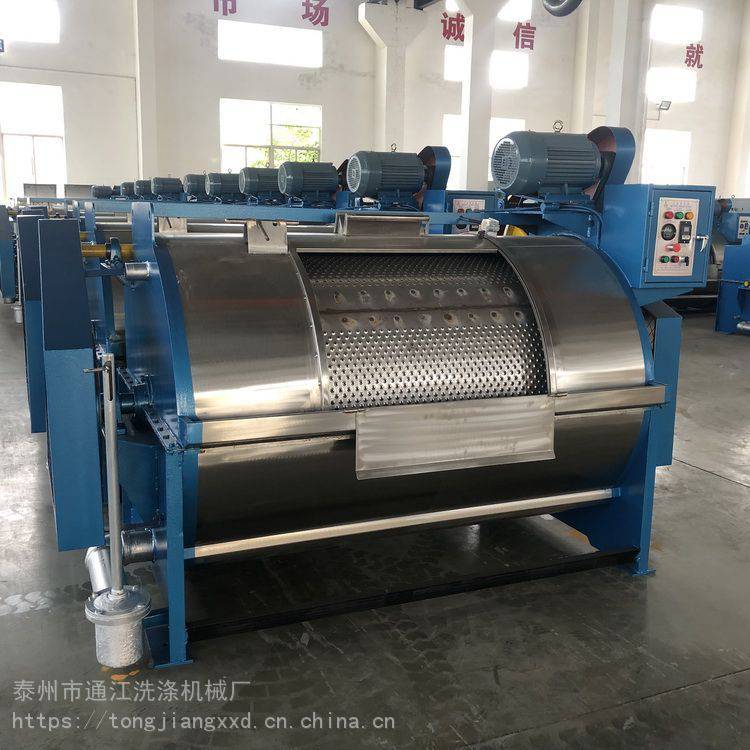

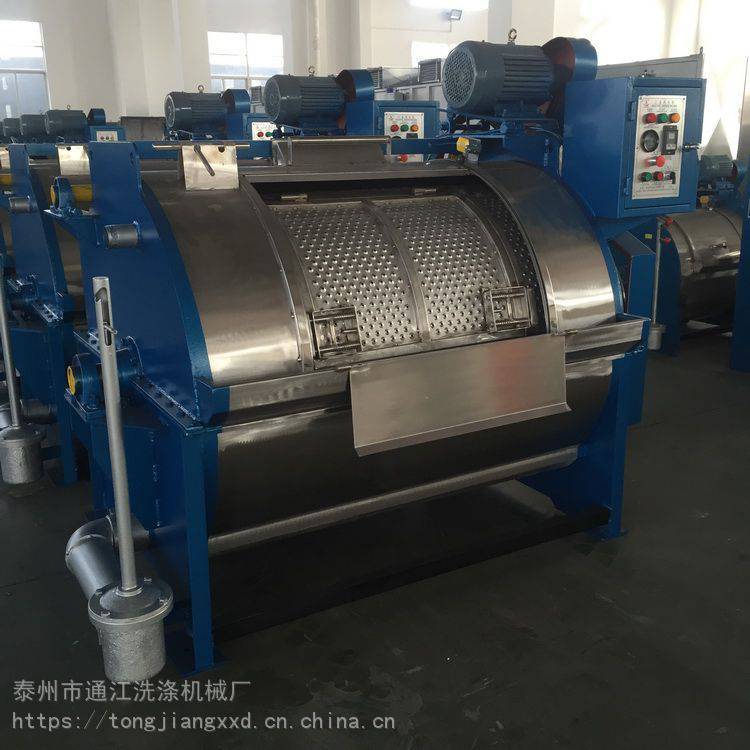

1：本机是卧式筒型，内外筒均采用不锈钢板***而成，平整光滑，，不损伤织物。
2：本机，内筒门盖上装有安全锁紧机构，外筒门盖上根据客户要求可设定电器互锁安全装置：若门未关好，机器就无法启动，若运行过程中门被打开，机器将立即停止运转。

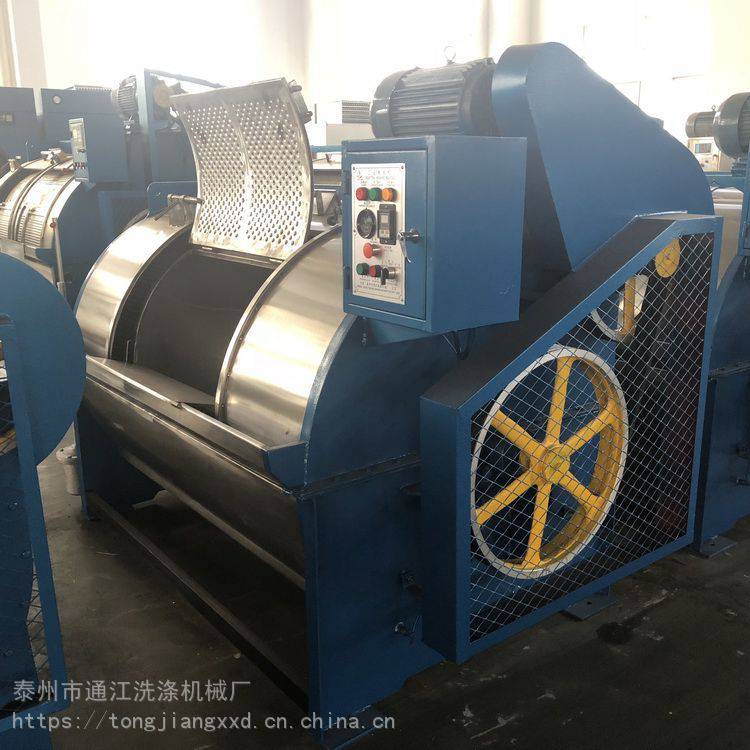

3：本机传动系统由电机经二级三角胶带传至滚筒主轴。运转平稳，无噪音，。
4：本机设有定时控制。根据洗涤工艺要求，调好时间，到时会自动停机。
四：乳胶泡洗机系列的起吊与安装
1：本机左右墙板上端均有起吊孔，供起吊用，另外机器底部有两根槽钢，方便用户使用叉车铲运。
2：本机无特殊安装要求，只要用户根据本厂机器基础图，校正好机器水平半添实固定就行。
3：安放机器时，应预先考虑机器进汽，进水及排水管道的进出位置。机器基础图见附图。
五：乳胶泡洗机系列的事用说明
1：打开外筒拉门，合上电源，将三位开关转向点动位置，按点动按钮，使内筒门与外筒门对正。
2：翻上拖衣板，将待洗涤物放进内筒，放下拖衣板，打开进水阀。
3：当水位达到机器三分之一位置时，关闭进水阀，拉合外筒门。
4：根据洗涤工艺要求调速好洗涤时间，将三位开关转向自动位置，机器自动正反运转，打蒸汽阀，开始加温待温度达到洗涤工艺要求时，关闭蒸汽阀。
5：机器正常运转达至规定时间，机器自动停止运转。
6：将三位开关转向点动位置，打开外筒门，按点动按钮，将内筒门与外筒门对正。
7：打开放水阀，将筒内水放净。
8：将三位开关转向停止位置，打开内筒门，翻上拖衣板，取出洗涤物，关闭放水阀，进入下一次洗涤循环。
六：工业洗衣机系列电器原理
本机采用一台三相异步电动机或一台变频调速电机，当接通电源机，电源指示灯亮，三位开关控制点动、停止、自动，点动位置时点动指示灯亮，可实现点动对门：自动位置时运行指示灯亮，根据洗涤工艺要求选择洗涤时间，机器将在规定的时间内正反自动运转达洗涤。（注：洗涤机应有可靠的安全接地）
本机电器控制原理，请见洗涤机系列电器原理图。
七：乳胶泡洗机系列的维护***
1：三角胶带的松紧程度要调节适中。
2：机器运转过程中，非操作人员不得随便操作电控按钮。
3：机器运转过程中，操作人员要随时注意机器运转情况，以现异常现象立即停机检查。
4：保持机器清洁，定期检查机器电器绝缘情况。
5：定期给轴承及密封圈加注润滑汕，以保证轴承及密封圈的使用寿命。
6：本机一般半年大***一次，一年大检修一次。
本说明书由泰州市通江洗涤机械厂技术部编写，相关内容解释权属于公司技术部，在生产过程中如有更改，不再另行通知，请客户见谅！
