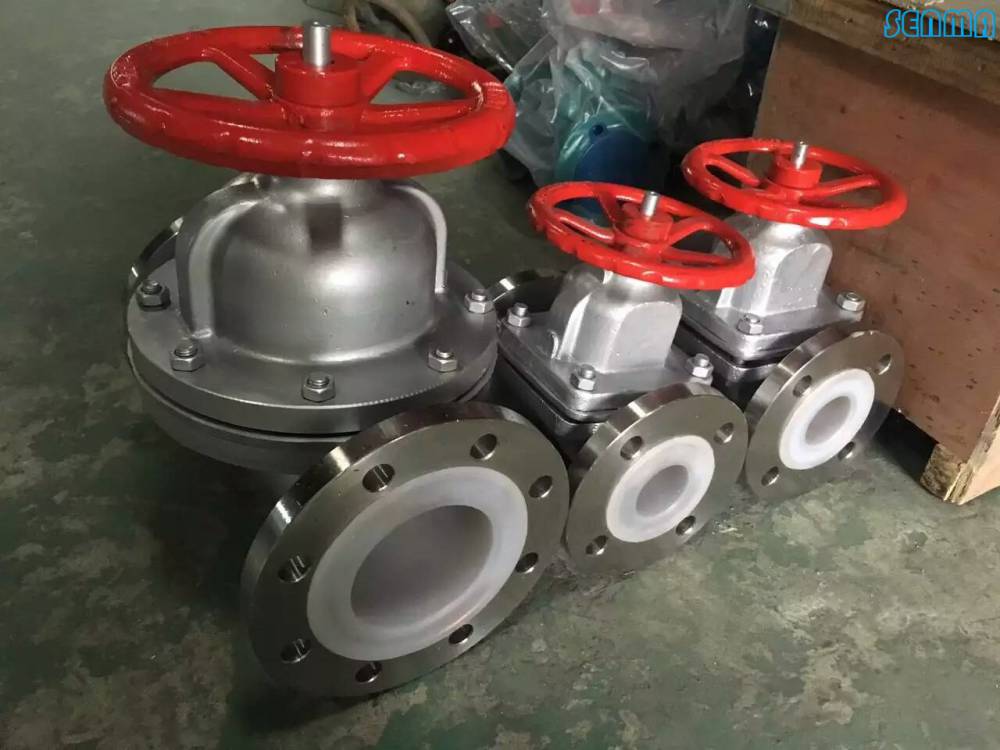

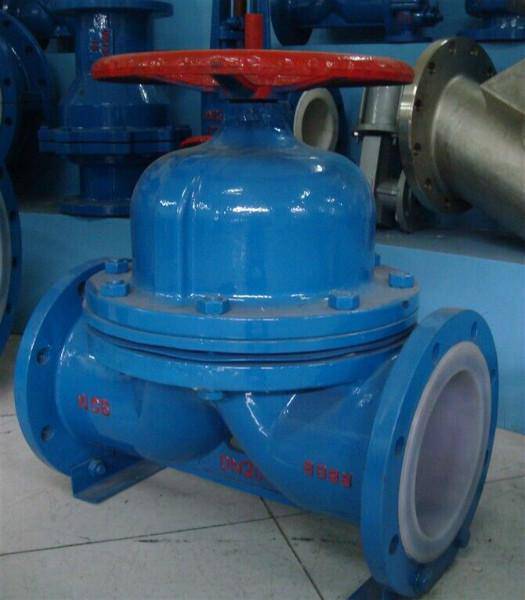

G641F4、G641FEP、G641F46、G641PFA、G641FPA、G641FA、G641PO、G641F3、G641F2、G641F40衬里隔膜阀
结构特点
1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2.利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。
阀体材质
| A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| WCB | 304 | 304L | 316 | 316L |
技术性能规范
| 设计标准 | HG/T 3704、GB/T 12239 | MSS-SF-88 |
| 结构长度 | HG/T 3704、GB/T 12221 | A***E B16.10、JIS B2220 |
| 法兰标准 | HG/T 20592、GB/T 9119 | A***E B16.5 |
| 检验与试验 | HG/T 13927、GB/T 9092 | API 598 |
| 公称压力 | ≤1.6MPa | 150LB |
衬里材料
| 手动手轮 | 气动 | 电动 |
| G41F4 | G641F4 | G941F4 |
| G41FEP | G641FEP | G941FEP |
| G41F46 | G641F46 | G941F46 |
| G41PFA | G641PFA | G941PFA |
| G41FPA | G641FPA | G941FPA |
| G41FA | G641FA | G941FA |
| G41PO | G641PO | G941PO |
| G41F3 | G641F3 | G941F3 |
| G41F2 | G641F2 | G941F2 |
| G41F40 | G641F40 | G941F40 |
