一、设备概述

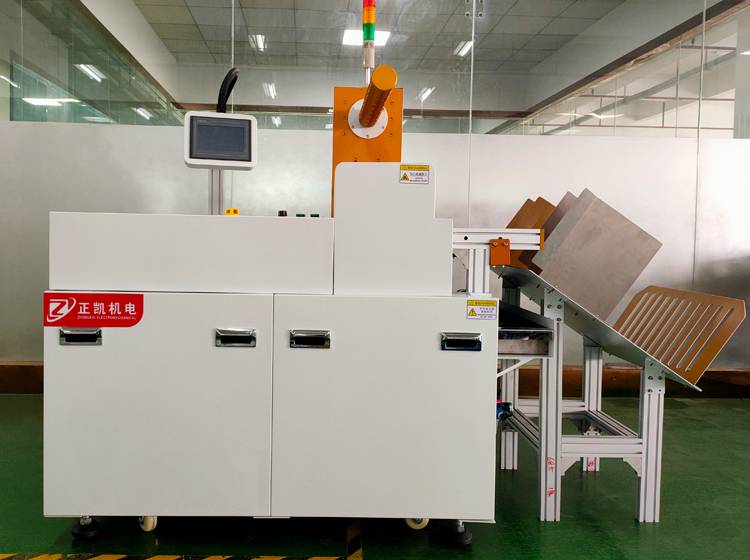

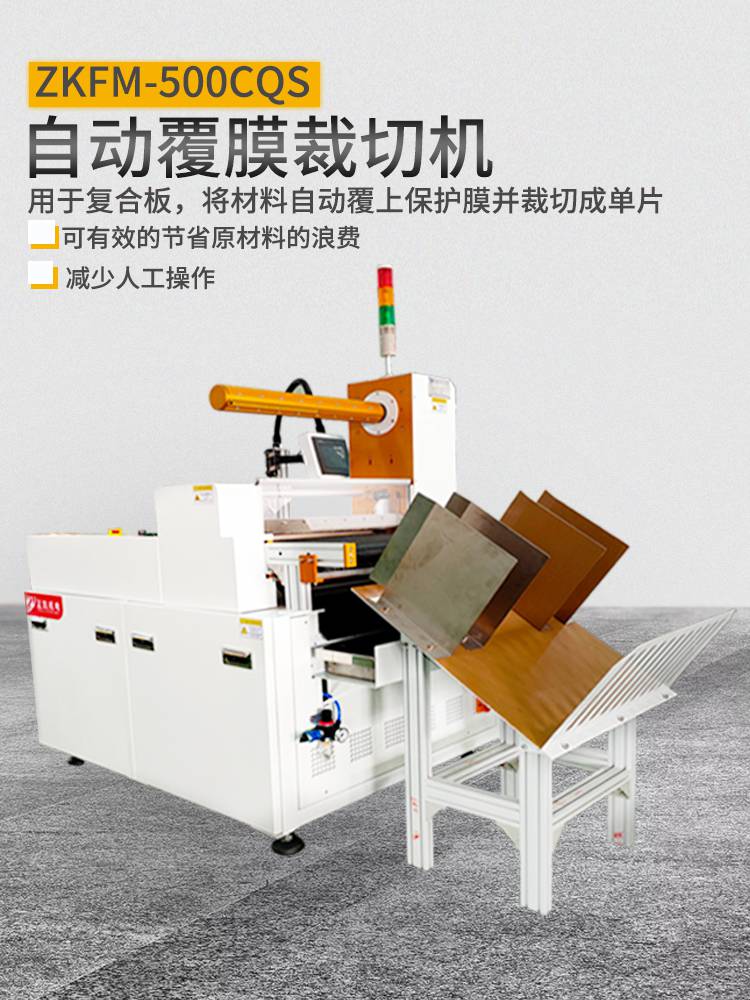

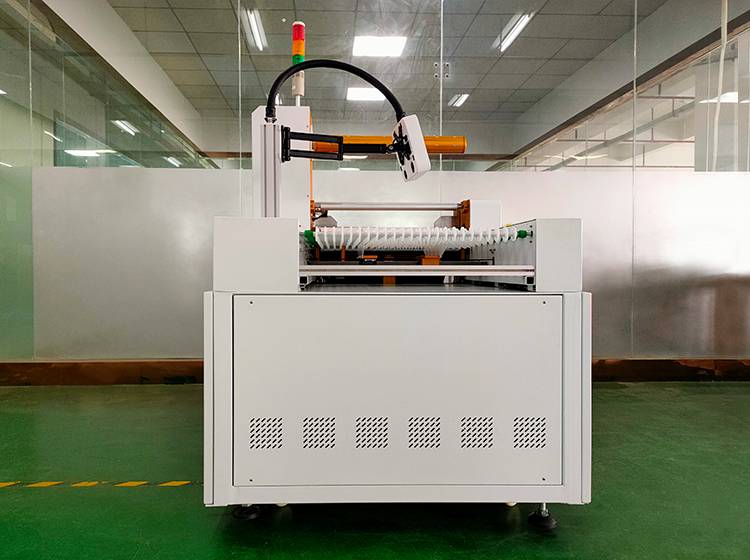

自动覆膜裁切机用于复合板，将材料自动覆上保护膜并裁切成单片。
可有效的节省原材料的浪费，减少人工操作和人工对产品造成的不良。
二、设备规格以及主要技术指标
◆生产能力
1.产量：根据裁切长度而定
2.裁切尺寸：长度：250～500mm 宽度：200～500mm 材料厚度：T=0.4～1mm
3.膜尺寸：宽度：500mm 厚度：15～76μm 直径：￠160~250mmMAX
4.覆 膜：覆膜偏移量：±2mm 覆膜速度: 0～5M/min节拍6秒一片（无极可调）
5.产品要求：产品曲翘度（500mm×500mm）：10mm以内。
6.外观要求：目视无气泡、无划伤、无压痕。
7.传送面高度: 900mm±20mm
◆主要组成机构

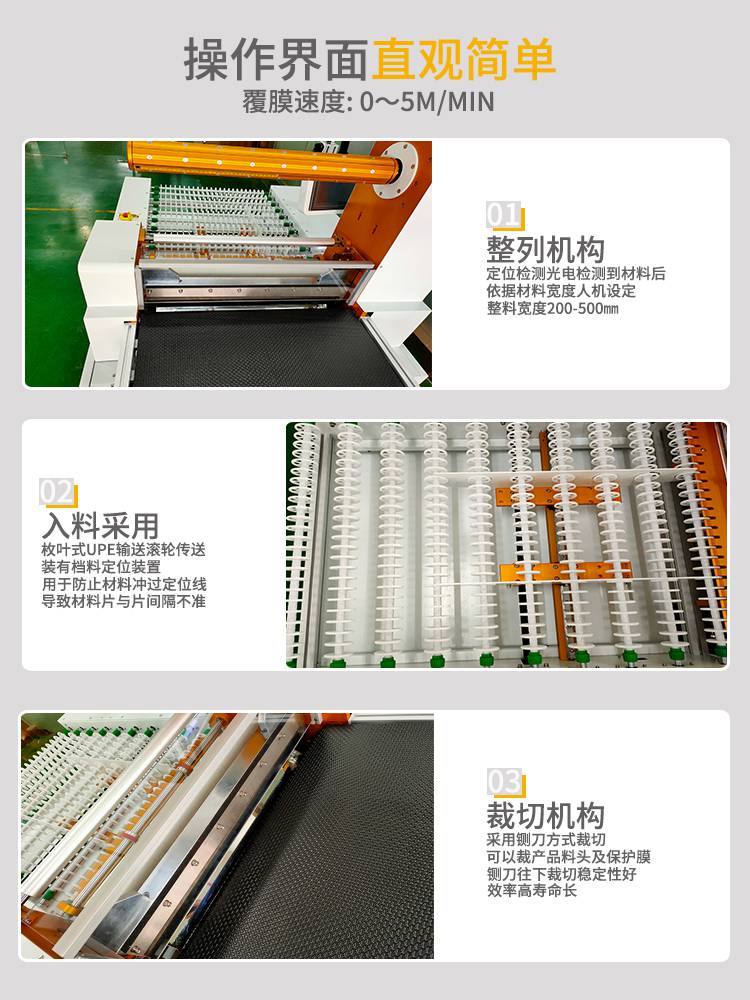

1.整列机构：***检测光电检测到材料后，输送马达暂停输送，整列马达通过同步
带驱动两侧挡料柱同时往输送中心靠拢。整料宽度200-500㎜,依据材料宽度人机设定。
2.卷料固定：Φ3寸气胀轴固定，与磁粉制动器配合，可控制气胀轴扭力。
3.覆膜机构：固定在气胀轴上的材料经过上覆膜滚轮向下绕并覆在材料上。上下两
组滚轮采用包胶硬度70°制作，包胶轮接触材料表面避免包胶后起泡。上覆膜轮可
通过两组气缸带动其升降，行程为30㎜，方便穿膜。
4.裁切机构:采用铡刀方式裁切，可以裁产品料头及保护膜，铡刀往下裁切稳定性好。
5.接料盘: 裁切完成后覆膜后的产品流入接料盘，堆叠起来。
6.控制系统：PLC配合人机界面，操作界面直观简单。
7.保护膜前后两边均预留2到3mm余量，防止切刀切伤产品。
8.入料采用枚叶式UPE输送滚轮传送，装有档料***装置，用于防止材料冲过***线，
导致材料片与片间隔不准。
9.配有保护膜材料检测功能，保护膜用完自动报警。
◆Utility
1.电力：AC380V 三相 50HZ，1KW
2.空气源：5～7kg/c㎡
3.空气量：30～40L/Min
4.机台尺寸：约L2017㎜×W1080㎜×H1459㎜
