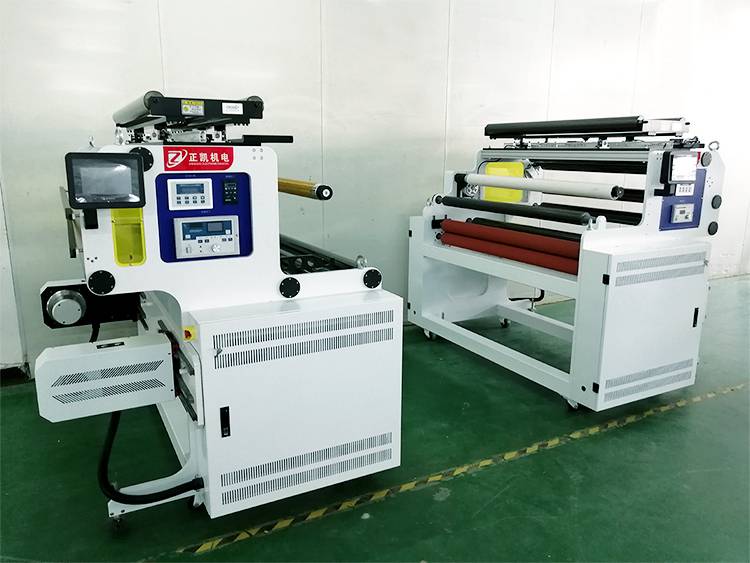

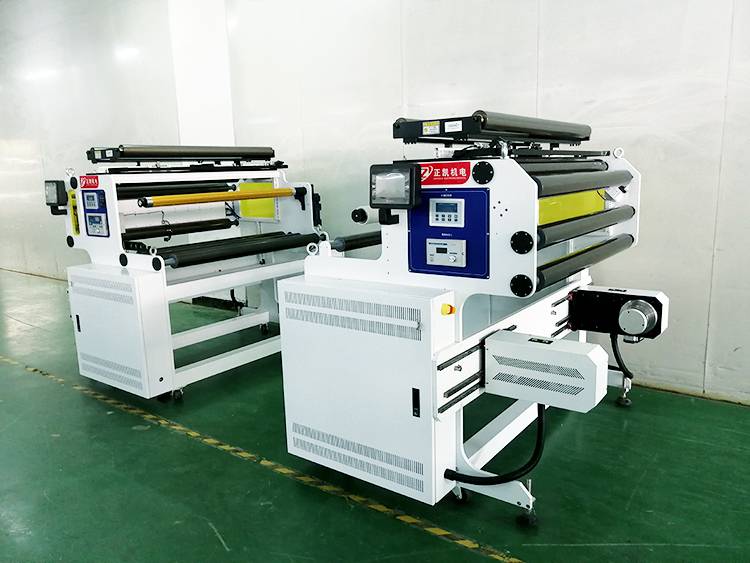

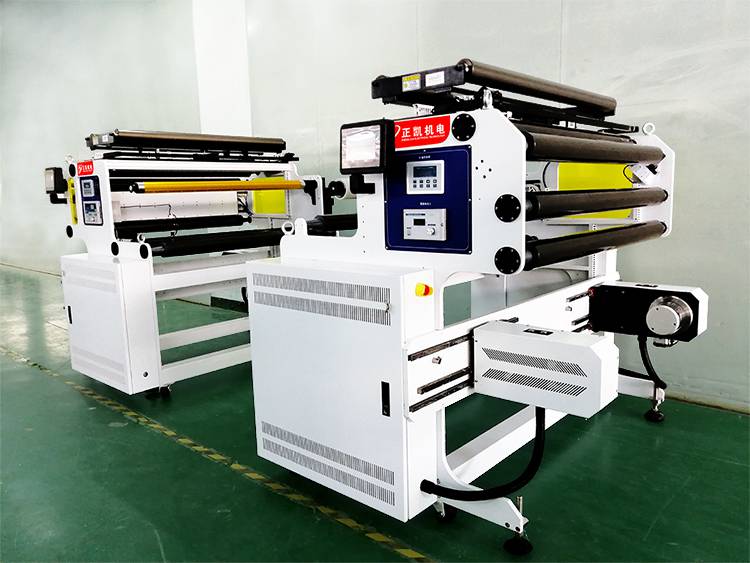

一、设备概述
1.卷对卷收放料机用于配合蚀刻机的卷对卷收放料用。
2.材料宽度:Max1300mm
二、设备规格以及主要技术指标

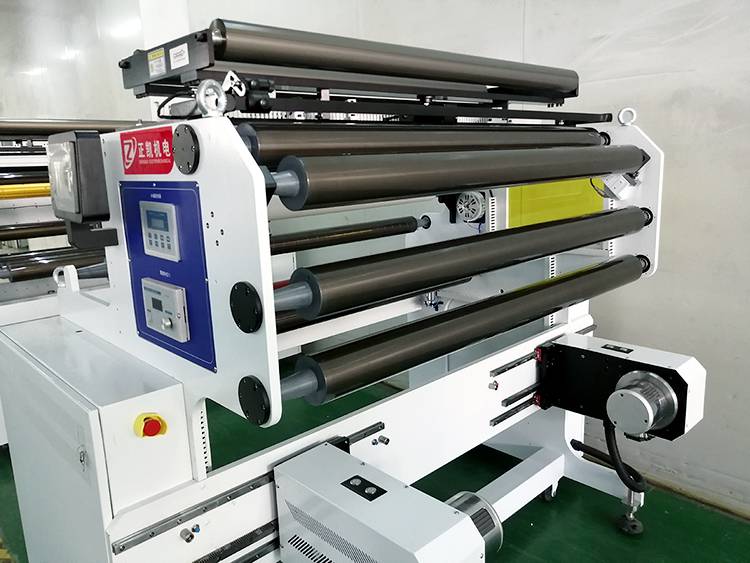

1．自动放料机：
◆功能：单轴放料。
◆固定速度传送，常用速度约 5M/min，配合蚀刻机速度进行调整。
◆材料厚度：0.1-0.5mm，卷心内径 6"。
◆材料宽度：Max1300mm，材料外径 Max650mm,重约 400KG.
◆机台外尺寸：L2000mm*W2100mm*H1970mm 。
◆材料固定采用气涨轴固定，两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用磁粉制动器配合自动张力控制自动调节料卷扭力。

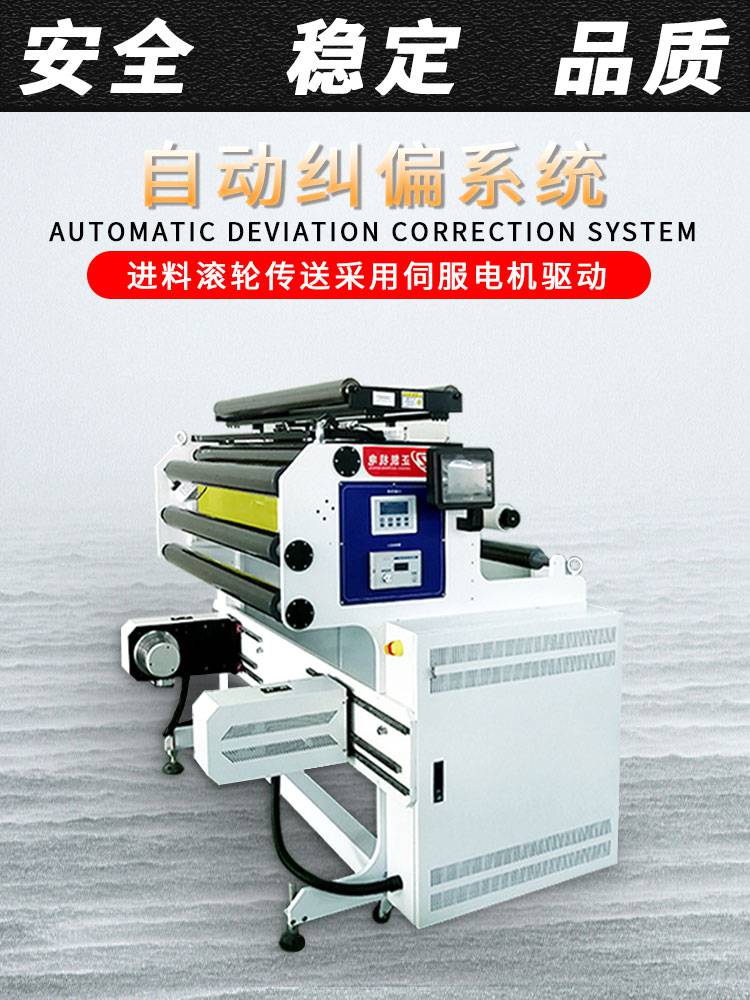

◆放卷轴配有自动纠偏系统一套，保证放卷整齐±0.5mm 以内。放卷轴上方配备一
组离型膜收卷轴，用于撕开并收卷材料表面的 保护膜收卷轴采用齿轮减速马达配合
磁粉离合器将保护膜收起，保护膜收卷外径 300mm，卷心内径 3"
2.收料机：
◆功能：单轴收料。
◆固定速度传送，常用速度约 5M/min，配合蚀刻机速度进行调整。
◆材料厚度：0.1-0.5mm，卷心内径 6"。
◆材料宽度：Max1300mm，材料外径 Max650mm,重约 400KG.
◆机台外尺寸：L2000mm*W2100mm*H1970mm 。
◆材料固定采用气涨轴固定，两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料料卷扭力采用齿轮减速机配合配合放卷自动张力控制调节收 卷扭力，保证材料
不因料卷径变化而扭力不一至。
◆滚轮升降采用气缸驱动，气缸气压单独可调。
◆进料滚轮传送采用伺服电机驱动。
◆机台材质：机台骨架采用方通烤漆处理，四周钣金封板，铝件处理铁件镀铬处理,
防腐蚀处理。
◆控制方式：PLC+按扭开关控制，PLC带485接口，与蚀刻机系统连接。
◆电 源：AC 220V 单相 50Hz 4KW
