一、设备概述

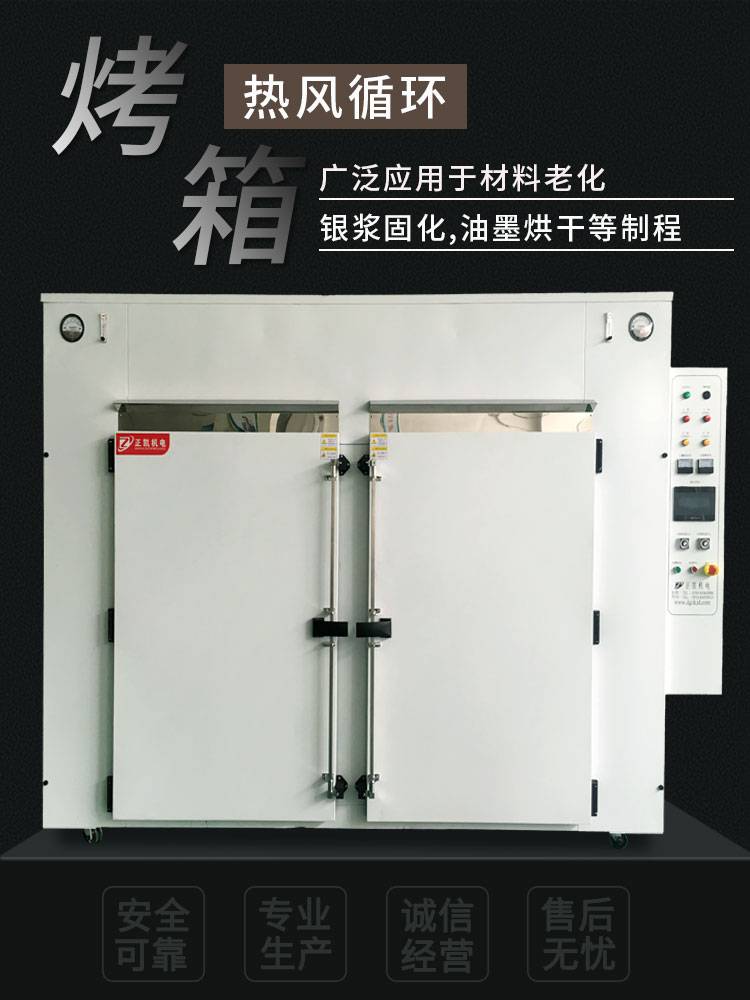

无尘工业烤箱主要针对 TP,LCD 等对烘烤环境要求较高的行业，应用
于材料老化.银浆固化.油墨烘干等制程。可依据客户实际生产要求设
计订制。
二、设备规格以及主要技术指标
◆加热方式：管状不锈钢电热

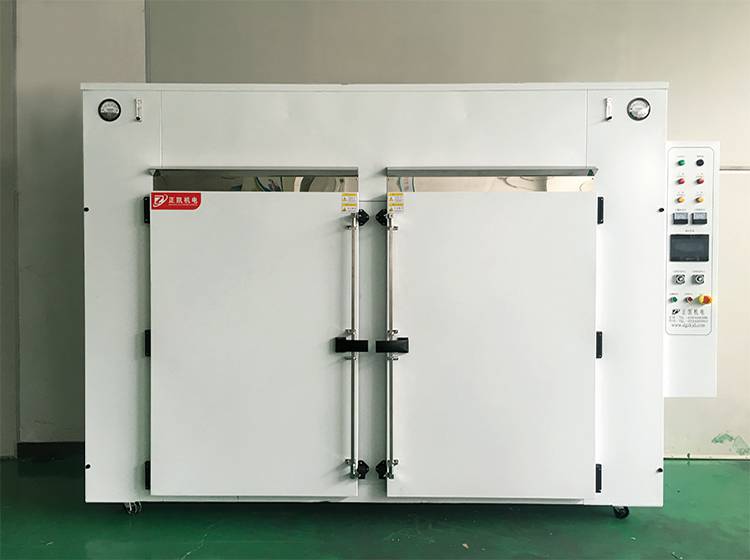

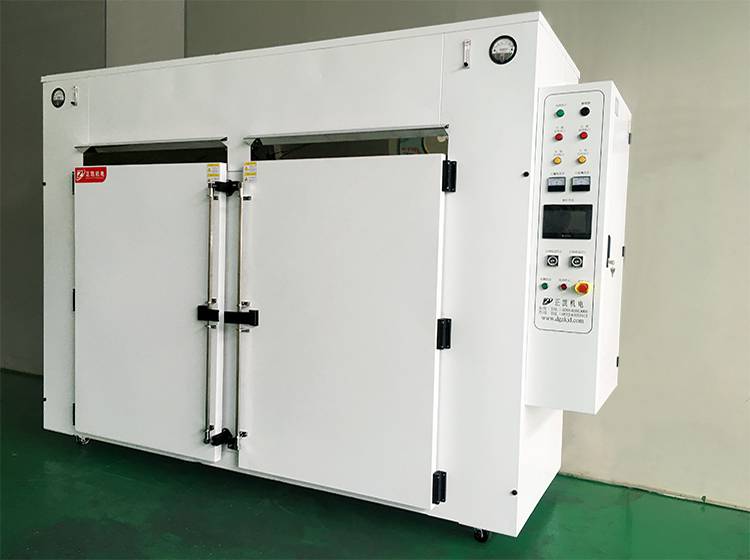

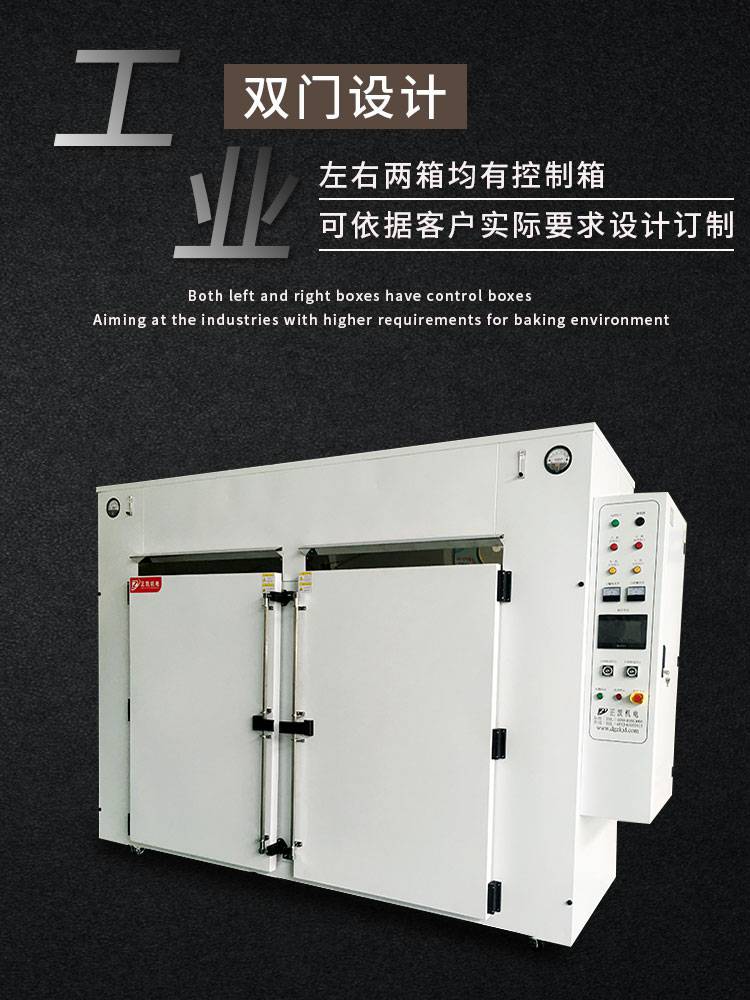

◆机型结构：采用双门设计，装设耐温矽胶迫紧，紧密易关易开，美
式后钮坚固耐用，且可防止意外事故之发生；左右两箱均有控制箱。

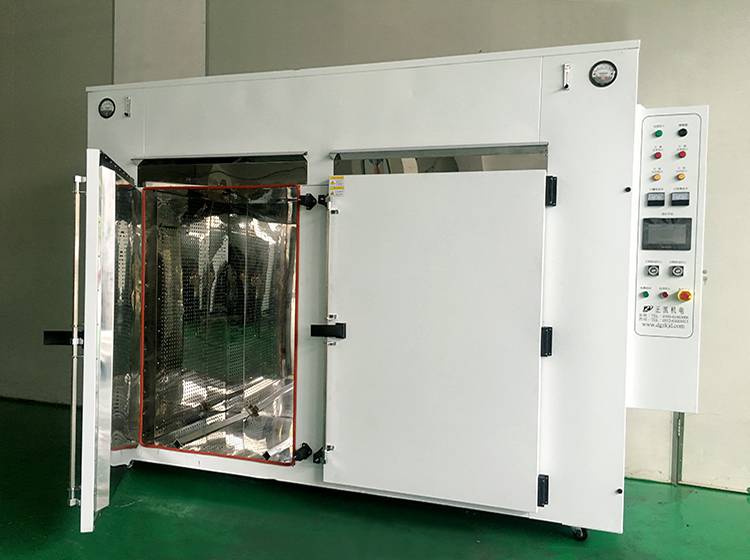

◆材 质：内部及风道采用 SUS304#镜面不锈钢板，并经酸性 苏打水
清洁，去油污避免烘烤时产生 PARTICLE；中桶采用 SUS304#镜面不
锈钢板，外部采用 SS41#钢板，经防锈处理后烤漆。
◆保温材质：采用保温棉，六面保温断热，保温棉厚度 100MM，
机台外表温度低，节省能源，环保防污染。
◆送风系统：采用平面水平侧边送风后经进口 H.E.P.A.水平送风。
过滤效率 99.97,Class100。每个出风口可调，
◆降温系统： 加装外部抽风系统，以达到强制循环效果而降温的作用
（风管接头 5``）
◆送风马达：采用台制耐高温热风烤箱专用长轴马达。
◆温度控制：采用日本 RKC 数字型温度，控制精度 ±1℃，LED 数字
显示及设定，PID 自动演算
◆温差范围：≦±3℃(空炉测试）
◆温度设定范围：常温+25℃--200℃，常温--150℃约需时间20分钟
（空炉测试），常用温度为 150℃
◆控温方式：采用 SSR 无接点讯号输出。
◆送风方式：单面水平送风
◆控制系统：采用 PLC,人机触摸屏控制
◆生产周期：（按所烘烤产品工艺要求）
◆工作面尺寸：W1000mm×D800mm×H1530mm×2 箱
◆设备尺寸：约 W3424mm x D1137mm x H2437mm
◆轨道尺寸：轨道距 600mm，轨道顶端离地高度 240mm。
◆电 源：AC 380V 三相 50Hz 50KW
◆净 重：约 1200KG
◆进 气：可调节 5〞x2 个
◆排 气：可调节 5〞x2 个
◆安装置：超温防止器、马达过载电流保护、控制线路***、 电热过
载保护、无熔丝开关。
