一、设备概述
三层无尘IR炉用于亚克力、复合板表面印刷油墨烘烤用 。
二、设备规格及主要技术指标

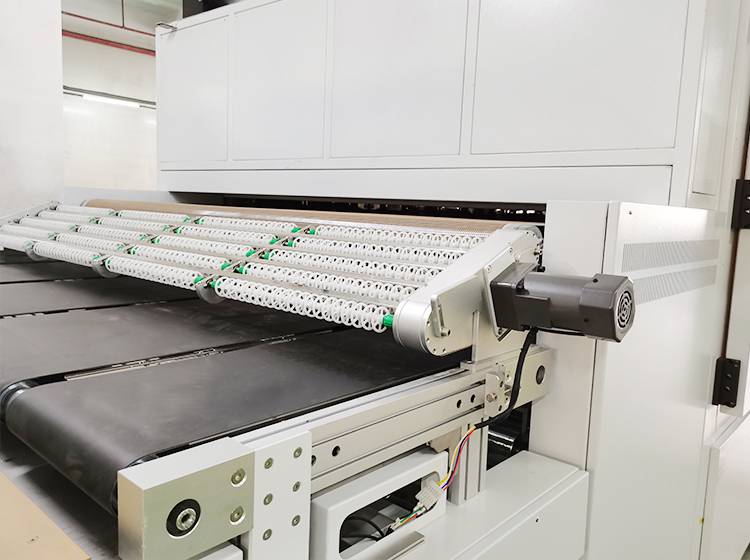

输送方式
1.利用输送网,网格4*4有效宽2100mm。
2.输送带采用自动纠偏功能。
3.采用变频器无段速调整, 速度范围 0.5-7m/min。
4.全密式齿轮减速机马达驱动。

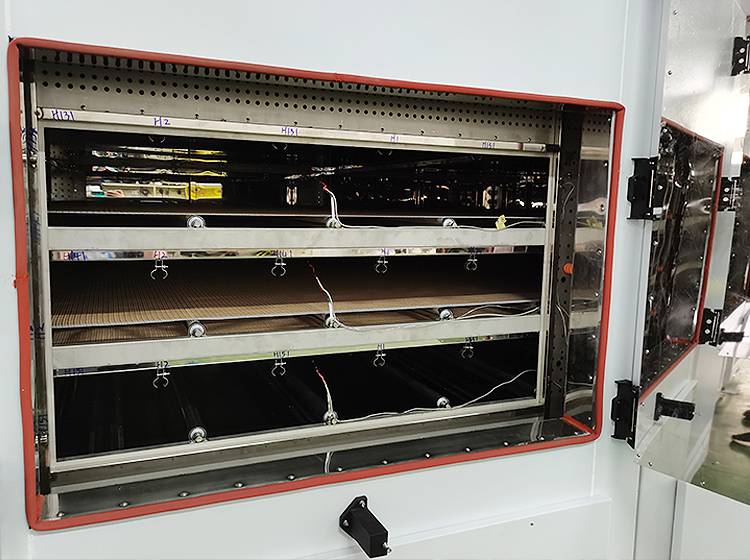

5.三层传送机构，来回型输送。
收料方式 1.采用人工收料。
结构分布 1.外尺寸：L12500mm×W2683mm×H2050mm
2.入料转层段1610mm
3.加热段7450mm（均分5段）
4.出料转层段1390mm
5.可以并排摆放4张宽420mm的料。
加热方式
1.加热段共计22.5米，每层7.5米，短波红外线辐射加热,可调节各段温
区温度。
2.采用 PID 温度,配合SCR电力调整器输出控制,控温速度快且稳定度高。
3.常用材料表面温度 80℃,材料表面横切左中右温度均匀度±5℃以内。
4.炉内设定温度 MAX120℃。常用温度80℃。
5.加热段设岩棉断热及空气隔热,对冷房影响MIX，表面温度比室温高8℃。
6.进排气风门可调整,有效控制炉内微压。
7.前后对开门板设计，维修简单方便。
8.炉内采用鼓风循环回风方式,减少热损失节省能源。
9.采用水平送风方式。
10.炉内风道设有过滤器过滤,Class1000,耐温250度过濾网，确保爐内洁
净度。
送风方 1.采用1/2 HP高温长轴马达配合风轮，水平送风经过滤后吹向
产品表面。每温区*1组，共5组。
电热分配 1.采用短波红外线辐射加热，每层30支共3层。
炉体材质 1.外部采用钢板经防锈处理后高温烤漆，底座四周钣金封板
2.内部采用SUS201#1.5t镜面不锈钢板。
保护装置
1.超温保护除主温控及其上下限超温防止回路外 另设有副温度控制超温
防止器作温度防护器,超温温度異常时，响警报通知外,自动切断电源系统，
防止意外发生。
2.传动马达加装反相保护，防止马达反相后温度过高，造成产品不良及设
备损坏。
3.设有紧急停止开关，各加热段各项电路过电流，过载保护及连锁。
4.異常发生时，配合異常指示灯及蜂鸣器警报，方便操作人员排除異常。
系统控制
1.日本三菱可程序。
2.威纶人机界面。
3.三色指示灯: 红黄绿亮灯显示机台即时状态。
电源配置及排风 1.电源：AC380V 三相 50HZ 80KW
2.压缩空气：6kg/cm 20L/min Φ12
3.排风管：直径100mm*3组，直径150mm*2组.
其它项目参数：
1.材 质：钢件镀铬，钣金件烤漆白波纹（也可客户指定色）
2.控制系统：PLC+人机界面.
3.使用环境：环境温度10-30℃
