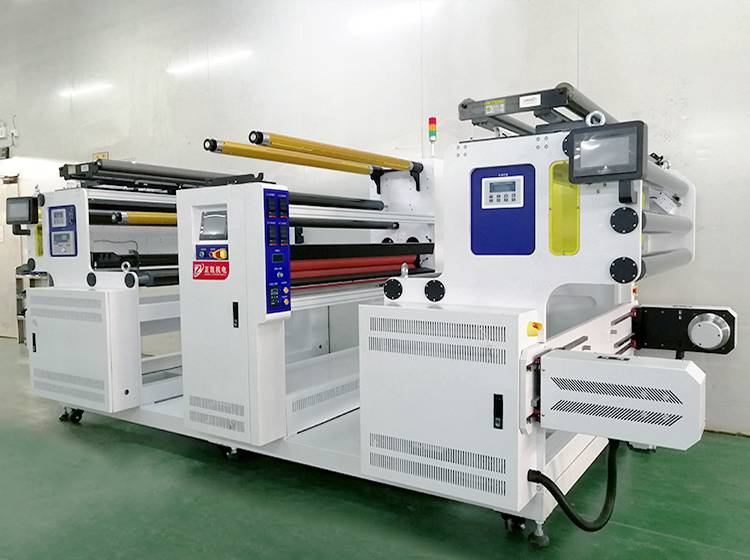

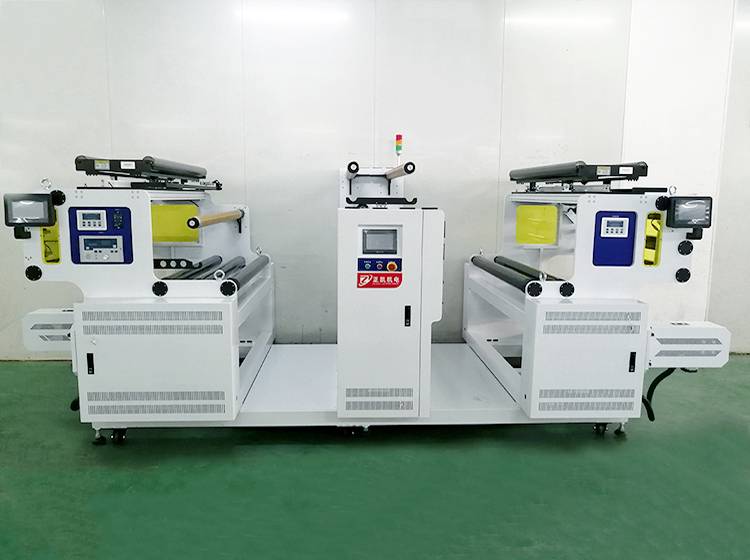

一、设备概述
1.卷对卷覆膜裁切机用于卷材放料覆干膜后再收卷。
2.材料寬度:Max1300mm
二、设备规格以及主要技术指标
1．自动放料机：
◆功能：单轴放料。
◆固定速度传送，常用速度约 5M/min 可调。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：Max1300mm，材料外徑 Max650mm,重约 400KG.
◆机台外尺寸：L2000mm*W2400mm*H1970mm 。
◆材料固定采用气涨轴固定，两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用磁粉刹车配合自动张力控制自动调节料卷扭力。
◆滚轮升降采用气缸驱动，气缸气压单独可调。
◆放卷轴配有自动纠偏系统一套，保证放卷整齐±0.5mm 以内。
2.收料机
◆功能：单轴收料。
◆固定速度传送，常用速度约 5M/min 可调。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：Max1300mm，材料外徑 Max650mm,重约 400KG.
◆机台外尺寸：L2000mm*W2400mm*H1970mm 。
◆材料固定采用气涨轴固定，两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用伺服电机配合配合放卷自动张力控制调节收卷扭力，
保证材料不因料卷径变化而扭力不一至。
◆滚轮升降采用气缸驱动，气缸气压单独可调。
◆滚轮传送采用伺服电机驱动。
◆收卷轴配有自动纠偏系统一套，保证收卷整齐±0.5mm 以内。
3.产品覆干膜
◆上保护膜经过开幅辊后剥离离型膜，再经过展平辊后从两个滚轮中
间穿过的产品表面上，产品覆完膜后，在经一道覆膜轮进行二 次碾
压确保保护膜更加牢固的附着在产品表面，通过收料机 整卷收齐.

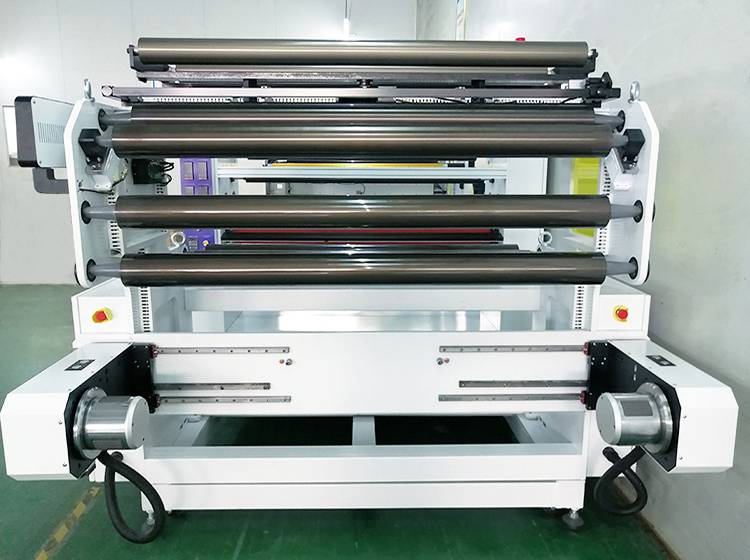

◆上下两组压轮采用包胶硬度 68°制作，包胶轮接触材料表面 避免
覆膜后起泡.
◆上覆膜轮可通过两组气缸带动其升降，方便穿膜.
◆覆完干膜后增加一组上下两个压轮进行二次压膜,增加干膜的附着力.
◆放料轴扭力采用磁粉制动器控制，离型膜收卷轴采用磁粉离合器自
动收卷.
◆收放卷轴为 3 英寸气胀轴.
◆与放料机相连处 600mm 的传送滚轮可掀开，方便穿膜及维修.
◆材料质量：材料覆干膜后正反面无***,无凹凸点,无气泡,无划伤，
无压痕。
4.覆膜参数规格：
◆料筒内径：3 英寸 保护膜厚度:0.05～0.5mm
◆覆膜宽度：1300mm 保护膜直径：300mm
◆覆膜产品:卷材
◆产品厚度:0.1-0.5mm
◆覆膜方式：单面上覆膜
◆覆膜压轮：硅胶滚轮，硬度 68°±2°
◆覆膜压轮直径：Φ120mm
◆覆膜左右偏移：±1mm
◆机台尺寸：L1500mm*W2400mm*H1970mm
5.控制方式：PLC+按扭开关控制。
6.电 源：AC 220V 单相 50Hz 6KW
◆整机外尺寸：L5500mm*W2400mm*H1970mm
