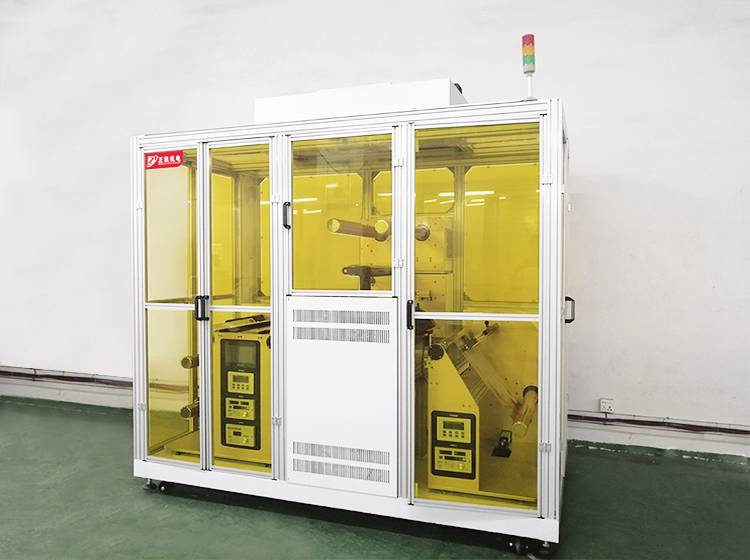

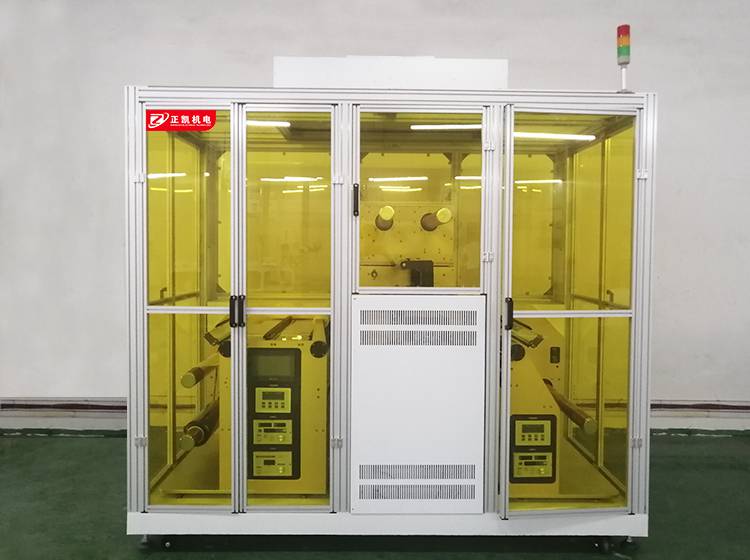

一、设备概要
卷对卷压干膜机用于触控面板制程中，将卷料ITO Film 与干膜贴合后，
再将其收成卷状，基材ITO Film 经由放卷，粘尘清洁，干膜热压轮贴
合，再将其收成卷状。
二、覆膜规格
◆工作物：ITO Film
◆材料MAX宽度：550mm
◆材料厚度：0.05-0.5mm
◆覆膜速度；0-3M/min（依工艺要求调整）
◆产品正反面无***，无凹凸点，无气泡，无划伤，无压痕。
三．放料粘尘段构成
◆一组ITO Film放料轴,搭配3”气涨轴(单边固定上料),配合磁粉刹车
张力控制器,扭力电子无级调整,扭力数字显示.
◆一组真空接料平台，左右各配气夹一组
◆一组上下粘尘清洁滚轮
◆放料纠偏采用EPC系统*1组，精度±0.5mm
四．覆膜贴合构成
◆一组表面包覆固态硅胶材质热压轮，胶轮硬度70度，电感式加热器，
PID温控，MAX140℃±5℃，表面均匀±5℃。
◆滚轮升降采用气缸自动升降,开口行程30mm,压力可调整，压力前后
单独可调整。
◆滚轮采用齿轮减速马达驱动出力均匀稳定。
◆贴合偏移量：±1mm（EPC控制）
五．收料构成
◆两组材料收料轴,搭配3”气涨轴(单边固定上料),配合磁粉离合器张
力控制器齿轮减速马达,自动收卷扭力电子无级调整,扭力数字显示.
◆收料纠偏EPC自动纠偏系统*1组，配合导正轮，保证材料收卷整齐，
精度为±1mm
六．控制管理
◆控制采用三菱可程控器

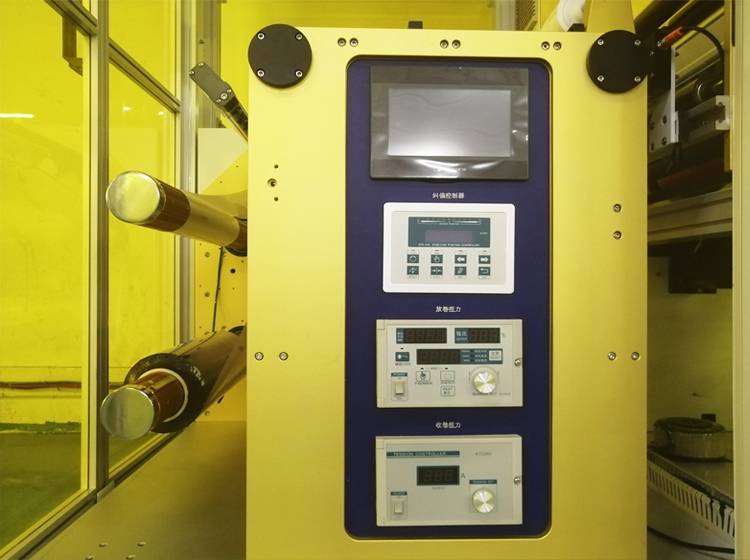

◆操作面板采用威纶人机接口,各种自动及手动功能,含异常管理,
I/O讯号监视画面,故障排除引导
◆马达加装反相保护,控制电路***及各项电路过电流过载保护
◆三色灯警示及蜂鸣器警报,方便操作人员排除异常
◆进出口设有急停开关
七．机械外部规格
◆外型尺寸：L2450*W1600*H2300
◆机械电压：单相220V 4KW
◆压缩空气使用量：压力使用范围5kg/cm² 以上，8小时大约使用
量约0.5M³
◆机台骨架：采用铝挤型骨架，机台机板及零件采用钢板经防锈处理
铬后电镀，四周封板采用SUS304#光面不锈钢板。四周密封，顶部装
有FFU过滤，保证整机内正压，防止灰尘进入，无尘等级达到Class1000
