皮带对中工具 TKBA 10 和 TKBA 20
用于皮带轮和链轮对中的强大工具
SKF TKBA 10 和 TKBA 20 使得滑轮和链轮可以在侧面上进行对中。 单元可通过磁性连接到几乎任何皮带滑轮和链轮的内侧或外侧，并且所有的零部件和目标都很好找到。 激光线从变送器单元投射到固定在另一头滑轮上的反射器单元。 反射器单元上的参考线可以直观地反映出偏移和垂直角度对中偏差。 被反射到变送器单元上的激光线反映出三者中水平角度对中偏差。
特点和好处
- 强力磁铁可方便、快速地安装
- 可同时进行皮带对中和张力调整
- 可以在几乎所有使用三角带、皮带、多楔带、以及链轮的机械上。
- SKF TKBA 10 使用红色激光，可以在长达3米（10 ft）的距离内使用。
- SKF TKBA 20 使用高度可见的绿色激光，可以在长达6米（20 ft）的距离内使用。 它还可以在晴朗的室外使用。
- 坚固的铝质轴承帮助保证了对中过程中安装的稳定性和***性

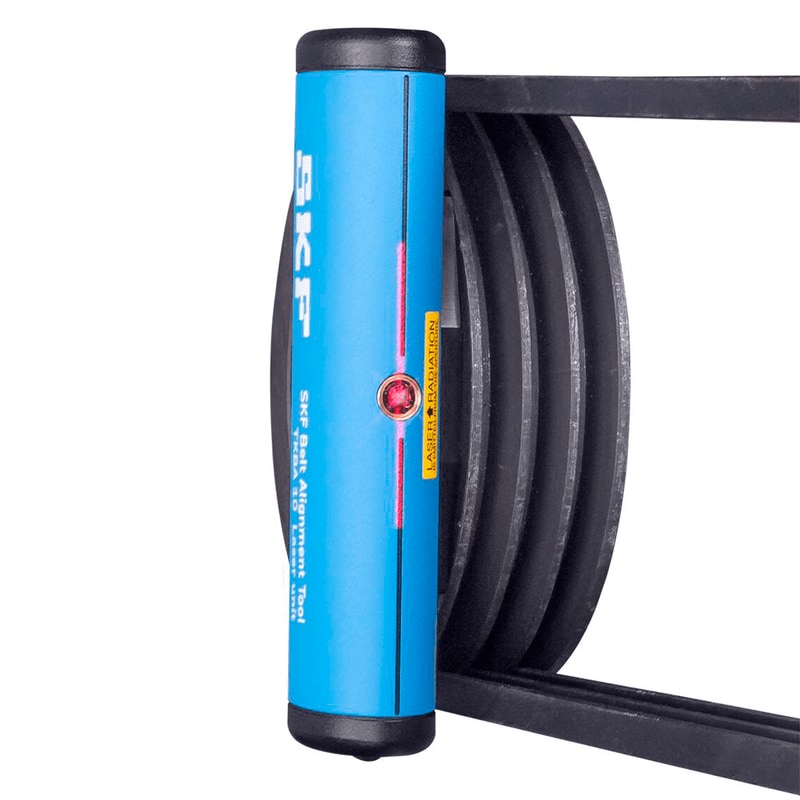

SKF TKRT 10 （图1）
使用红色激光，可以在长达3米（10 ft）的距离内使用。

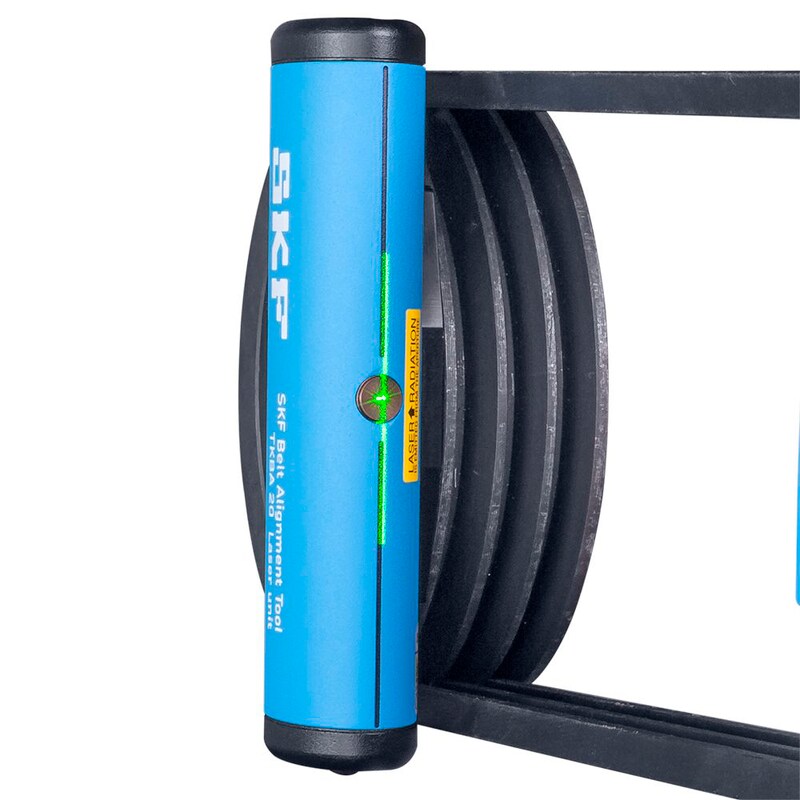

SKF TKRT 20 （图2）
使用高度可见的绿色激光，可以在长达6米（20 ft）的距离内使用。
（20 ft）。 它还可以在晴朗的室外使用。
SKF TKRT 10 （图3）
在手提箱中的皮带对中工具 TKBA 10

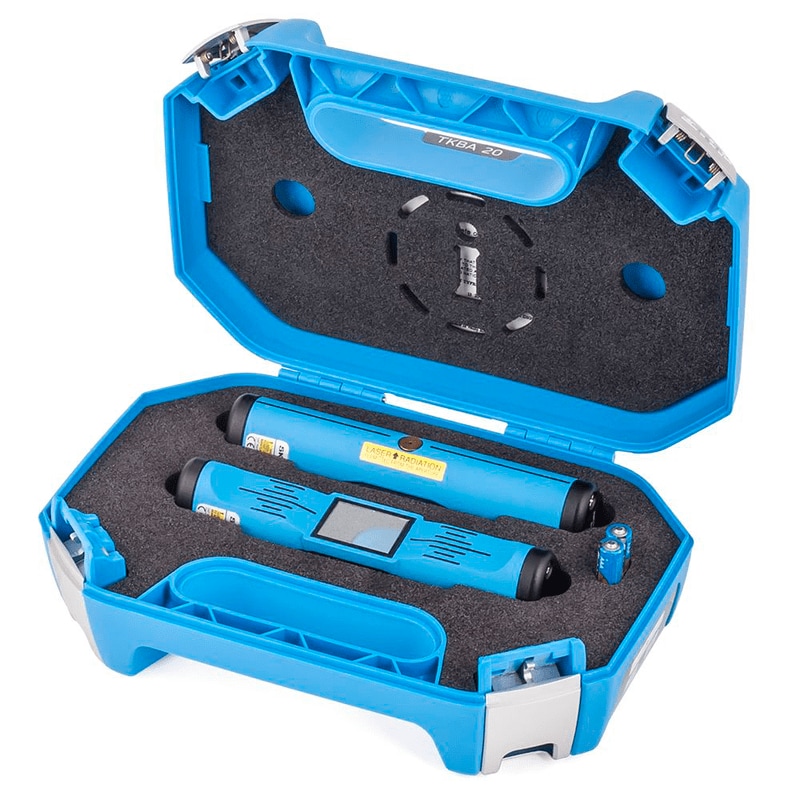

SKF TKRT 20 （图4）
在手提箱中的皮带对中工具 TKBA 20
技术参数
- TKBA 10
技术参数 订货号 TKBA 10 激光类型 红色激光二级管 激光 1个内置2级激光，<1 mW，635 nm 激光线长度 2 m 处为 2 m (6.6 ft 处为 6.6 ft)） 角度测量精度 2 m (6.6 ft) 处优于 0.02° 测量精度偏置 优于0.5 mm （0.02 in.） 测量距离 50 mm 至 3 000 mm（2 in 至 10 ft） 控制 激光开关摇臂开关 外壳材料 铝，喷塑漆 尺寸 ***单元 169 x 51 x 37 mm (6.65 x 2.0 x 1.5 in.) ***单元 169 x 51 x 37 mm (6.5 x 2.0 x 1.5 in.) 反射器尺寸 22 x 32 mm (0.9 x 1.3 in.) 重量 ***单元 365 g (0.8 lbs) ***单元 340 g (0.7 lbs) 安装 磁性，侧面安装 V 形导向装置 不适用 电瓶 两节AAA碱性IEC LR03 工作时间 连续使用 25小时 仪器箱尺寸 260 x 85 x 180 mm (10.3 x 3.4 x 7.0 in.) 总重量（包括仪器箱） 1,3 kg (2.9 lbs） 工作温度 0至40 °C (32至104 °F) 存储温度 -20至+60 °C (-4至+140 °F) 相对湿度 10 至 90% 非冷凝 防护等级 IP 40 标定证书 两年有效期 手提箱组件 1个 TKBA 10 ***单元
1个 TKBA 10 ***单元
2节 AAA电池
1份 印刷版使用说明
1份 校准证书
