Keithley2460数字源表

产品编号：1050868981 更新时间：2019-11-08

价格：

¥1.00

深圳市世家仪器有限公司

主营业务：示波器，万用表，频谱仪，网络分析仪，数据采集器，电桥，电源
公司官网：www.sjinstru.com.cn
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

Keithley2460数字源表

Keithley 2400 SourceMeter SMU 仪器

Keithley 2400 系列 SMU 仪器提供四象限精密电压和电流源/负载，外加触摸屏用户界面上的测量。这些仪器可同时提供 10 fA - 10 A 脉冲电流和/或 100nV - 200V 电压、1000W 脉冲和 100W 直流总功率的源和测量。

型号	通道	最大电流源/量程	最大电压源/量程	测量分辨率（电流/电压）	电源
2401	1	1A	20V	1pA / 100nV	20 W
2400	1	1A	200V	1pA / 100nV	20 W
2450	1	1A	200V	10fA/10nV	20 W
2460	1	7A	100V	1pA / 100nV	100 W
2420	1	3A	60V	10pA / 100nV	60 W
2410.	1	1A	1100V	1pA / 100nV	20 W
2461	1	10A	100V	1pA / 100nV	1000W
2440.	1	5A	40V	10pA / 100nV	50 W

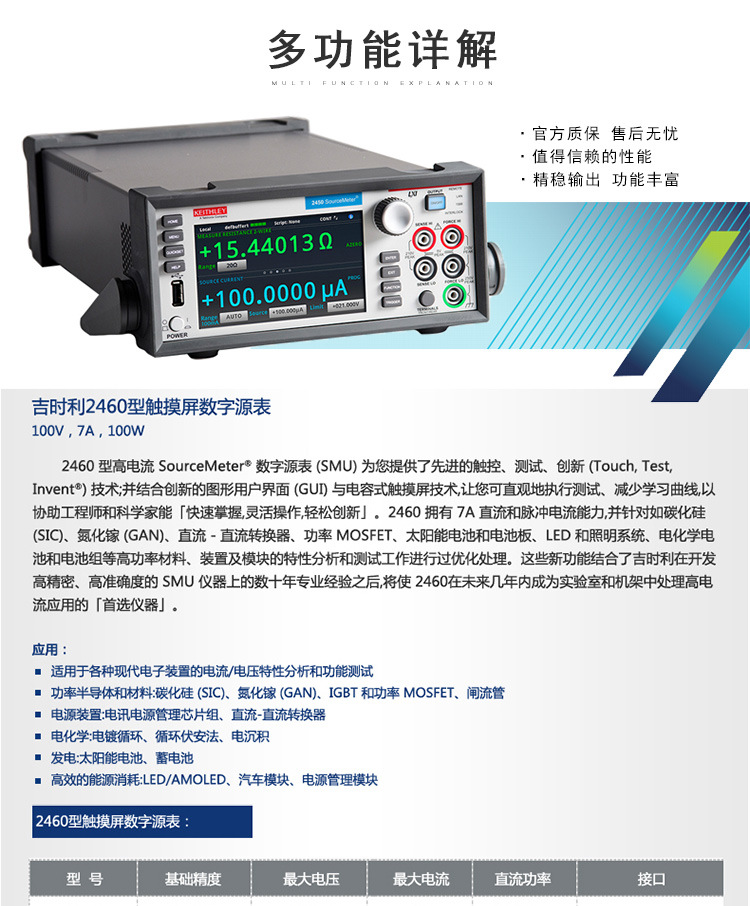

2460 数字源表®源测量单元（SMU）仪器概述：

2460型大电流数字源表®源测量单元（SMU）仪器为您带来先进的Touch, Test, Invent®（触摸、测试、发明）技术。它采用创新的图形用户界面(GUI)和电容触摸屏技术，不仅使测试直觉，而且实现学习曲线最小化，帮助工程师和科学家更迅速学习、更聪明工作、更容易发明。2460型仪器具有7A直流和脉冲电流能力，已为高功率材料、器件和模块特性分析和测试而优化，如碳化硅 (SiC)、氮化镓(GaN)、DC-DC转换器、功率MOSFET、太阳电池和面板、LED与照明系统、电化学电池与电池组，等等。这些新的能力加上吉时利数十年开发高精密、高精度源测量单元（SMU）仪器的专长，使得2460型仪器成为未来实验室和机架大电流应用的重要仪器。

2460 数字源表®源测量单元（SMU）仪器主要特性：

在一个紧凑仪器内集成了分析仪、曲线追踪仪和I-V系统等多种能力，成本更低

更迅速学习、更聪明工作、更容易发明
2460型仪器采用5英寸、全彩色、高分辨率触摸屏，支持直观操作，帮助操作人员迅速熟悉仪器，优化整体速度和生产率。基于光标的简单菜单结构，使测试配置所需步骤减少50%，而且省去软键仪器普遍使用的繁琐的多层菜单结构。内建的背景敏感的帮助功能，支持直观操作，并把浏览单独菜单的需求降为最少。这些特性以及2460型仪器的多功能性，简化了其在基础测量和先进测量应用中的操作，无论用户是否具有使用源测量单元（SMU）仪器的工作经验。

2460型仪器主界面
2460型仪器基于光标的菜单结构，可以帮助新用户迅速和自信地配置测试。
一体化源测量单元（SMU）仪器
2460型仪器基于获奖的第四代源测量单元（SMU）平台，并充分利用已被证明的吉时利大电流源测量单元（SMU）仪器（包括2420、 2425和2440型仪器）的能力。该仪器可提供高度灵活的4象限电压和电流源/负载，适合高精密电压和电流测量。这款一体化源测量单元（SMU）仪器可以用作：

2460型仪器功率包络

高精密电源，具有V和I回读功能

2420/2425/2440型	2460型
最大电压: 60V/100V/40V	最大电压: 100V
最大电流: 3A/3A/5A	最大电流: 7A
直流功率: 60W/100W/50W	直流功率: 100W
宽频带噪声: 10mVrms 典型值	宽频带噪声: 2mVrms 典型值
扫描类型：线性、日志、定制、源-存储	扫描类型：线性、日志、双线性、双日志、定制
5000 点读数缓存	>250,000 点读数缓存
>2000 读数/秒	>3000 读数/秒
SCPI 编程	SCPI 编程 + TSP 脚本
GPIB, RS-232	GPIB,USB, 以太网(LXI)
前/后面板香蕉插孔	前面板：香蕉插孔后面板：螺丝端子连接

易用性超越触摸屏
除了采用先进的触摸屏，2460型仪器的前面板还提供改进速度、用户友好性和可学习性的诸多特性，包括USB 2.0存储器I/O端口、HELP键、旋转导航/控制旋钮、前面板/后面板输入选择按钮、适合基本台式应用的香蕉插孔。USB 2.0存储器端口简化存储测试结果和仪器配置，将测试脚本上传至仪器，以及安装系统升级。前面板的所有按钮都采用背光，提高了低照环境下的可视性。

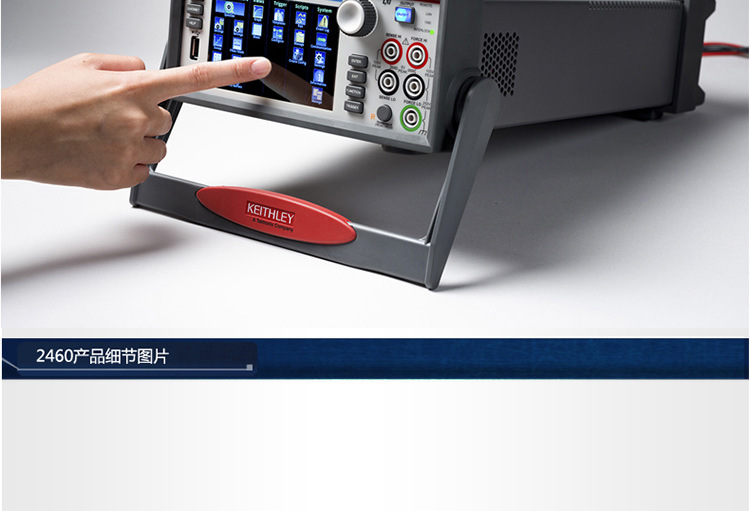

2460型仪器的高分辨率、电容触摸屏和前面板控制允许直观操作，即使新用户也感到易用。

4种“Quickset”模式简化了一起设置。只需轻轻一触，就可以为不同工作模式快速配置仪器，无需为这个操作进行间接配置。

一触Quickset模式加速测量设置，把测量时间降到最短。

全面的内建连接性

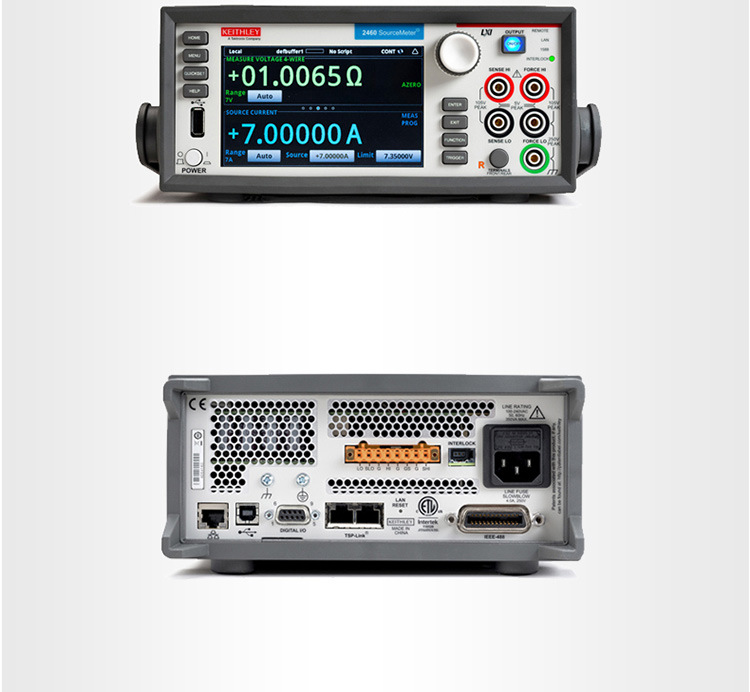

通过2460型仪器后面板，可以接入后面板接入螺丝端子连接器、程控控制接口(GPIB、USB 2.0与LXI/Ethernet)、 D-sub 9插针数字I/O端口(用于内部/外部触发器信号和处理程序控制)、仪器互锁控制以及TSP-Link®插孔，从而简化多台仪器测试方案配置，并省去额外适配器附件的花销。

2460型仪器后面板连接已经优化，以保持信号完整性，并加速系统设置

将原始数据转化为信息
完整的绘图窗口可以转化原始数据，并立即显示为有用信息，如半导体I-V曲线和伏安图。使用2460型仪器的电子表（Sheet）浏览，测试数据还可以以表格形式显示。该仪器支持将数据输出至电子数据表，用于进一步分析，大大提高研究、台式测试、设备资格和调试的生产率。

TriggerFlow®构建模块，适合仪器控制与执行
2460型仪器采用吉时利TriggerFlow触发系统，便于用户对仪器执行进行控制。TriggerFlow图形的创建与流程图绘制基本相同，它采用4个基本的构建模块：

等待 – 等待一个事件的发生，然后继续流动

TriggerFlow构建模块允许创建触发模型，从极简单到高度复杂的触发模型。

利用这些构建模块组合可以通过前面板构建TriggerFlow 模型，也可以通过发送程控命令进行构建。有了TriggerFlow 系统，用户可以构建各种触发模型，包括简单触发模型以及多至255模块等级的复杂触发模型。2460型仪器还包括基本的触发功能，如即时/定时器/手动触发。

内建数据显示、绘图和电子数据表输出功能，很容易将测试结果转化为有用信息。

无与伦比的系统集成与编程灵活性
当2460型仪器配置为多通道I-V测试系统时，嵌入式测试脚本处理器(TSP®)允许其运行测试脚本，因此用户可以创建功能强大的测试应用，并大幅缩短开发时间。TSP技术还提供无需主机的通道扩展能力。吉时利的TSP-Link®通道扩展总线采用100 Base T以太网电缆，可以在主从配置中实现多部 2460型仪器与其他TSP仪器的连接，如吉时利2450型数字源表源测量（SMU）单元仪器、2600B系列系统数字源表源测量（SMU）单元仪器及3700A系列开关/多用表系统，使之作为一个集成系统工作。每个GPIB或IP地址的TSP-Link扩展总线支持32部设备，因此很容易扩展系统，满足具体的应用需求。2460型仪器还包括SCPI编程模式，可以充分利用仪器的各种能力。

并行测试能力
2460型仪器的TSP技术支持多个器件并行测试，可以满足器件研究、先进半导体实验室应用级高吞吐生产测试需求。这个并行测试能力允许系统中的每台仪器运行其自身的完整测试序列，建立完全的多线程测试环境。2460型仪器可并行运行的测试数量与系统中仪器数量相同。

免费仪器控制启动软件
2460型仪器包含KickStart仪器控制/启动软件，使用户无需编程即可在数分钟内开始测试。在多数情况下，用户只需进行几次快速测量，绘制数据图表，并将数据存储至磁盘，以便日后在Excel等软件环境分析数据。
