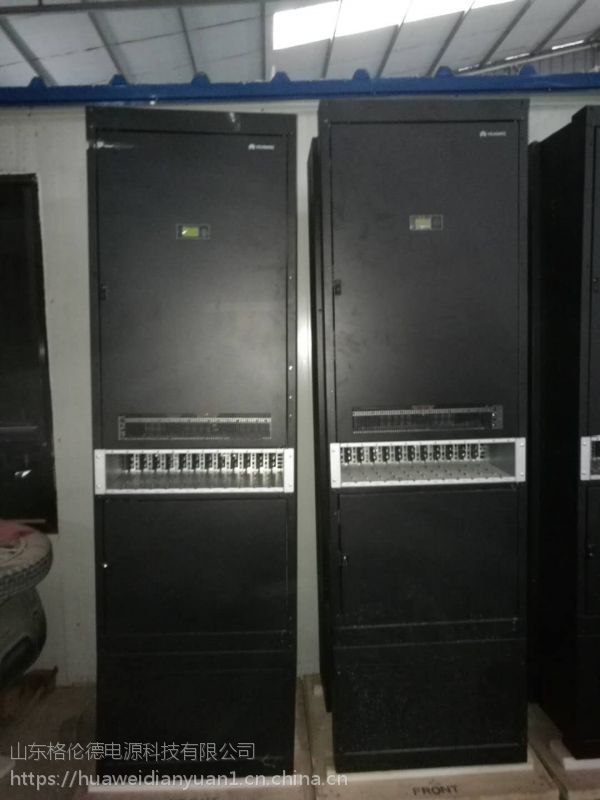

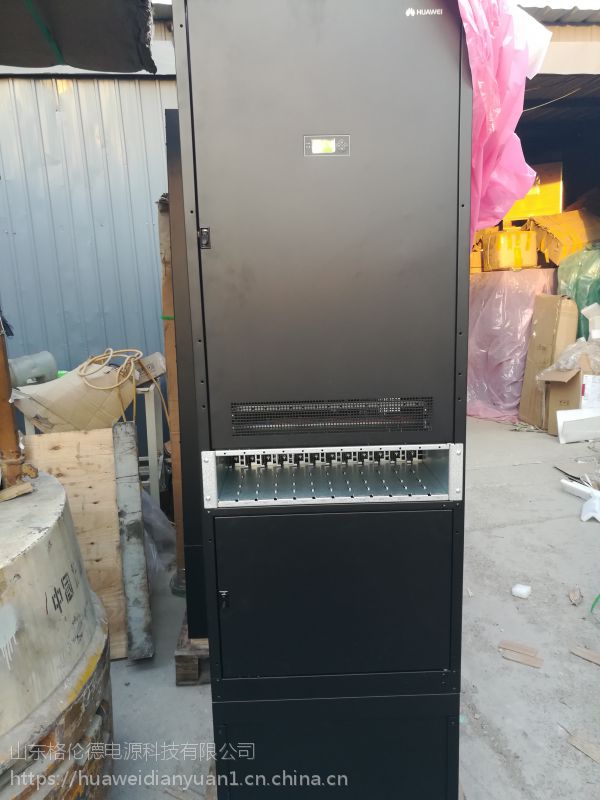

华为TP48600T开关电源柜,华为TP48600T通信48V600A开关电源柜 华为TP48600T
TP48600T基本指标 尺寸 2000mm(高)×600mm(宽)×600mm(深) 重量 100kg(不含整流模块和电池) 100kg(不含整流模块) 额定容量 200A(可内置2~4整流模块) 300A(可内置2~6整流模块) 600A(可内置2~12整流模块) 散热 自然散热 维护 前维护 走线方式 上进线，上出线 上下均可进出线 安装方式 落地安装，防静电地板安装 用户空间/ 内置电池 0~16U 用户空间 2~4 组内置电池 N/A 防护等级 IP20 环境指标 运行环境温度 -10～+45℃ -10~+50℃ 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m（海拔2000~4000m范围，每升高200m，温度指标下降1℃） 交流配电 交流输入模式 220V/380V三相输入 三相四线制（L1、L2、L3、N）
监控模块: SMU06C
整流模块：R4850G(48V50A),满配12个.
项目 配电规格
输入制式 220/380V AC 三相四线
交流配电
交流输入：1 路 100A/3P 空开
标称雷击放电电流 20kA，雷击放电电流 40kA，8/20μs

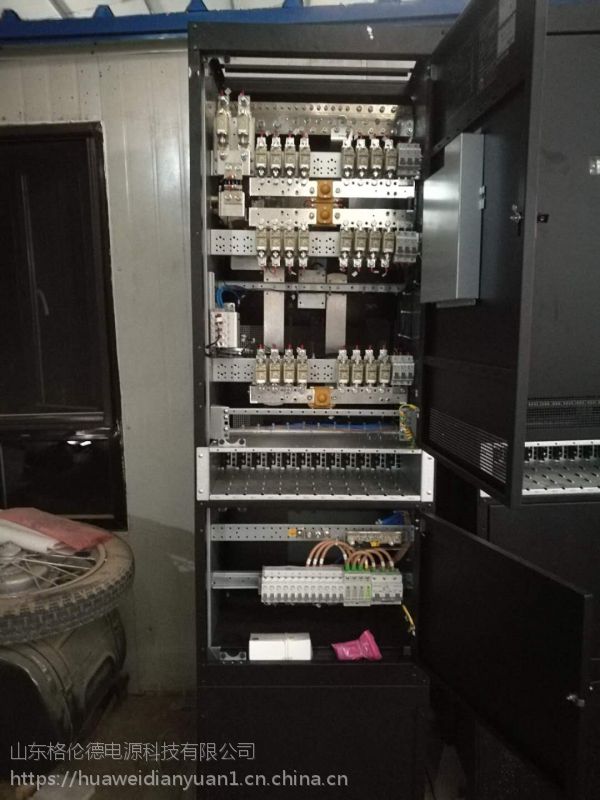

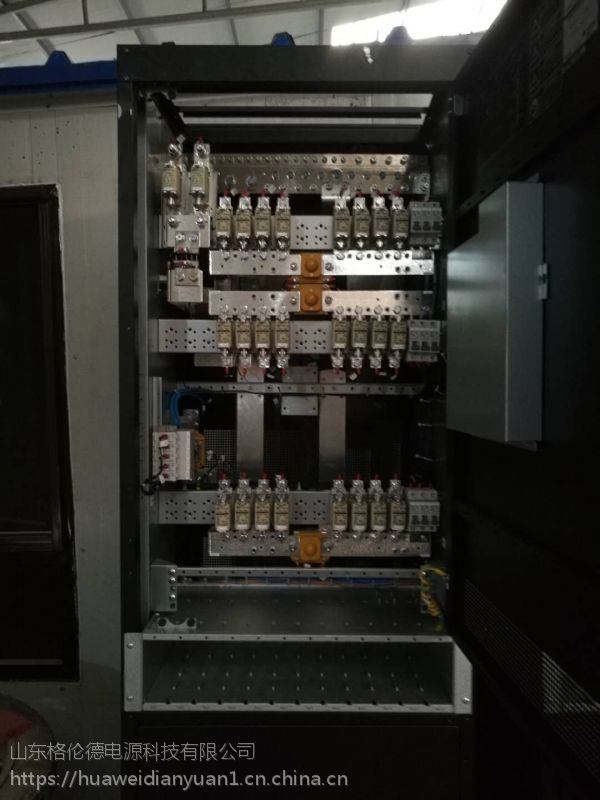

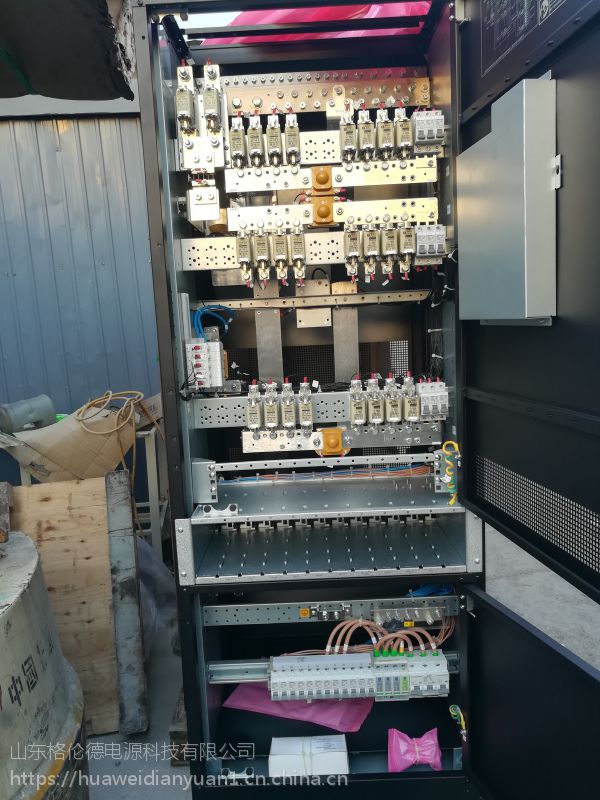

直流配电
1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜
? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源，
电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜
华为TP48600T通信开关电源机柜通用安全注意事项:
? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使
用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量
保证范围之内。
? 2. 在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项
和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各
种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为
公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。
3. 操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。
4. 禁止在雷雨天气下操作设备和电缆。
5. 禁止将设备置于易燃、易爆气体或烟雾的环境中，禁止在该种环境下进行任何操作。
6. 禁止用水清洗设备内部或外部的电气零部件。
7. 禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。
8.操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。
9.操作过程中必须使用专用绝缘工具。
10. 安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自更改设备的结构和安装顺序。
11. 接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或电压在预知的范围之内。
12. 安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。
13. 如果系统未连接电池或者容量不足，维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。
14. 如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存 24 小时以上。
15. 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时更换故障部件，以保障设备安全运行
三相五线制（L1、L2、L3、N、PE） 单相输入 110V 双火线（L1、 L2） 三相四线制（L1、L2、L3、N） 三相五线制（L1、L2、L3、N、PE） 单相输入 三相四线制（L1、L2、L3、N） 三相五线制（L1、L2、L3、N、PE） 交流输入电压 85~300VAC 交流输入频率 50/60 Hz 频率范围：45Hz～66Hz 交流输入防雷 标准雷击泄放电流：20kA， 8/20μs 雷击泄放电流：40kA， 8/20μs 直流配电 输出电压 42~58VDC， 额定值：53.5VDC 额定输出功率 12000W 18000W 36000W 电池支路 125A x 4（或2）空开 250A×2熔丝 500A×2熔丝 负载下电支路LLVD 空开：32A x 2、16A x 3 、10A x 1 100A×3路（NT00熔丝）；32A/1P×1路(空开)；预留100A×3路（NT00)、63A/1P（或63A以下）×7路（空开）的安装位置 160A×3路（NT00熔丝），100A×2路（NT00熔丝）， 63A×2路空开，32A×3路空开，10A×2路空开；预留160A（或100A）×1路（NT00）及63A/1P（或63A以下）×4路（MCB）的安装位置 电池保护支路BLVD 空开：80A x 2 、32A x 1、20A x 2 32A/1P×2路空开，10A/1P×2路空开， 预留63A/1P（或63A以下）×4路（空开）的安装位置 63A×2路空开，32A×2路空开，10A×2路空开；预留63A/1P（或63A以下）×2路（空开）的安装位置 整流模块 效率 ＞96% 输入电压 85~300VAC, 额定值：220VAC 监控模块 传感器接口 环境温湿度、水浸、门磁、烟感、电池温度传感器 烟感、电池温度、环境温度传感 开关量输入 6路 7路 干接点输出 8路 5路 远程管理 RS232/485, FE RS485/RS232 支持FE接口（选配SNMP卡） 设备配置 室内电源包括必配的电源机柜和整流模块，还包括选配的电池、机柜外线缆和传感器等。 电源机柜：包括机柜内线缆、交流输入和直流输出配电单元与监控模块。 整流模块：根据不同需求，有经济配置与标准配置可选。由负载功率和电池充电功率决定整流模块类型和数量。 电池：根据负载功率和备时时间要求选配电池。 机柜外线缆：包括交流线、电池线（TP48300B和TP48600B要配）和地线。具体的发货配置应该依据工堪数据。 传感器：根据需要选配。对TP48200B，包括电池温度、环境温湿度、门磁开关、烟感和水浸传感器；对于TP48300B和TP48600B，包括电池温度、烟感、环境温度传感器。
华为TP48600T通信电源机柜，48v600A.华为TP48600B
【产品参数】
品牌：HUAWEI/华为
【详细描述】
华为TP48600T通信开关电源机柜华为TP48600T开关电源机柜，通信电源机柜48v高频开关电源，
编辑
华为TP48600T通信电源机柜，48v600A.
尺寸： 长 宽 高
600毫米 600毫米 2000毫米
MODEL:TP48600T
TYPE:TP48600T-N20A6 TP48600T-N20A3
INPUT:-200-240/346-415V :3W+N;50/60 HZ;76AMAX
OUTPUT:-48V 600A MAX
made in china guangdong
中国广东制造。
合格证：/QUALIFICATION CARD
质检员：/QC :0100052
华为TP48600T通信电源机柜，48v600A.
尺寸： 长 宽 高
600毫米 600毫米 2000毫米
MODEL:TP48600T
TYPE:TP48600T-N20A6 TP48600T-N20A3
INPUT:-200-240/346-415V :3W+N;50/60 HZ;76AMAX
OUTPUT:-48V 600A MAX
华为技术有限公司
made in china guangdong
中国广东制造。
合格证：/QUALIFICATION CARD
质检员：/QC :0100052
CAUTIONG:
在安装电池前，将电池熔丝拆下，并确保电池极性正确连接。
DANGER
大接触电流！接通电源或通信网络前须先接地。
DANGER:
高压危险仅授权人员操作。开盖前参考手册。
CAUTION:
请仔细查看用户手册。TP48600T开关电源机柜，通信电源机柜48v高频开关电源，
监控模块: SMU02B
整流模块：R4850G(48V50A),满配12个.
项目 配电规格
输入制式 220/380V AC 三相四线
交流配电
?
交流输入：1 路 100A/3P 空开
?
标称雷击放电电流 20kA，雷击放电电流 40kA，8/20?s
直流配电
1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜
? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源，
电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜
华为TP48600T通信开关电源机柜通用安全注意事项:
? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使
用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量
保证范围之内。
? 2. 在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项
和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各
种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为
公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。
3. 操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。
4. 禁止在雷雨天气下操作设备和电缆。
5. 禁止将设备置于易燃、易爆气体或烟雾的环境中，禁止在该种环境下进行任何操作。
6. 禁止用水清洗设备内部或外部的电气零部件。
7. 禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。
8.操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。
9.操作过程中必须使用专用绝缘工具。
10. 安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自更改设备的结构和安装顺序。
11. 接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或电压在预知的范围之内。
12. 安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。
13. 如果系统未连接电池或者容量不足，维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。
14. 如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存 24 小时以上。
15. 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时更换故障部件，以保障设备安全运行
请不要嘲笑中兴不争气华为TP48600T通信电源机柜一掐就死，全球化分工后没有全产业链的公司。
华为TP46600通讯开关电源柜，通信电源柜48伏高频开关电源。
华为TP46600通讯电源柜，48 V600 A。
尺寸：长度和宽度
600毫米600毫米2000毫米
型号：TP4600
类型：TP48 600 T-N20A6 TP48 600 T-N20A3
输入：-200—240/34～415V：3W+N；50/60 Hz；76AMAX
输出：-48伏
华为科技有限公司
在中国广东
这是在广东，中国。
合格证明书/资格证
检查员：/QC：0100052
CAUTIONG：
在安装电池之前，取出电池保险丝并确保电池的极性被正确连接。
危险
大的接触电流！在电源或通信网络连接之前，接地必须接地。
危险：
高压风险只授权人员操作。打开盖子之前的参考手册。
警告：
请仔细查看用户手册。
监控模块：SMU02B
整流模块：R48 50G（48 V50A），满12。TP48600T开关电源机柜，通信电源机柜48v高频开关电源，
项目分配规范
输入220／380V交流三相四线
交流配电
乙
交流输入：1 100A/3P开路
乙
额定雷电放电电流20kA，雷电放电电流40kA，8/20秒
直流配电
1：*BLVD1:160A保险丝4华为TP46600通信开关电源柜
*LLVD1:160A保险丝X 4、63A/1P开式3华为TP46600开关电源柜
2：*BLVD2160A保险丝4华为TP46600通信开关电源柜
*LLVD2160A保险丝X 4、63A/1P开式3华为TP46600开关电源柜
3：*BLVD3:160A保险丝4华为TP46600通信开关电源柜
LLVD3:160A保险丝X 4、63A/1P开式3华为TP46600开关电源柜
4：*BLVD4:16A/1P开式2华为TP46600通信开关电源柜
- LLVD4:63A/1P开* 3
电池分支500 A保险丝X 2
简介编辑
通信电源系统是通信系统的心脏，稳定可靠的通信电源供电系统，是保证通信系统安全、可靠运行的关键，一旦通信电源系统故障引起对通信设备的供电中断，通信设备就无法运行，就会造成通信电路中断、通信系统瘫痪，从而造成极大的经济和社会效益损失。因此，通信电源系统在通信系统中占据十分重要的位置。
对于通信电源而言，买家并不仅限于电信运营商，还有电信设备制造商这个庞大的市场。动力无论是对提供电信服务的运营商，还是对设备研究开发、加工装配的制造企业都是不可忽视的。中国是世界有名的制造基地，这也客观上为电源产品造就了强大的市场支柱，这些将无疑帮助通信电源产业顺利度过市场的冬天。手机电池是通信电源的重要组成部分，而近几年手机市场的热潮一浪高过一浪，通信电源如果能够适时调整自身的策略，也许还能够在手机电池领域有所收获。
设备维护编辑
若电源系统不能输出规定电流，电压超出允许波动范围，杂音电压高于允许值时间并持续10s以上者均判定为系统故障。原交流系统中的电压、频率或波形畸变超出规定范围持续时间大于60s者均判定为故障。为此，要保证通信电源系统的可靠性，有条件的通信部门应尽量从两个不同的地方引入2路市电输入，并设置2路市电电能自动倒换装置；所用设备要选用可靠性高的高频开关整流设备，采用模块化、热插拔式结构以便于更换，并合理配置备份设备。任何新技术、新设备未经充分验证、试运行前均不得进入供电系统。供电方式要大力推广分散供电，使用同一种直流电压的通信设备采用两个以上的独立供电系统，这也是今后通信网络容量和规模不断扩大、各种新业引入的新要求。为了尽量缩短设备的平均故障修复时间，要经常分析运行参数，预测故障发生的时间并及时排除。还要提高技术维护水平，采用集中维护、远程遥信、遥测维护。
实施集中监控管理是网络技术发展的必然趋势，是现代通信网的要求，也是企业减员增效的有效措施。各种电源设备要智能化、标准化，符合开放式通信协议。在实施过程中，三遥点的设置要合理，绝不是越多越好，要以可靠性、实用性为基本原则，宜简勿繁。在这一方面我站通过电源系统的遥信、遥测、远程集中维护等功能，在电源系统发生障碍时，由系统向维护人员自动发出寻呼信息，已经实现了电源无人值守。
注意事项编辑
电源系统广泛使用高频开关电源系统设备，其智能化程度高，电池采用了免维护蓄电池，这虽给用户带来了许多便利，但在使用过程中还应在多方面引起注意，确保使用安全。
[1]高频开关电源系统对环境温度要求不高，在零下5度～40度都能正常工作，但要求室内清洁、少尘，否则灰尘加上潮湿会引起主机工作紊乱。蓄电池则对温度要求较高，标准使用温度为25度，平时不能超过+15度～+30度。若温度太低，会使蓄电池容量下降，温度每下降1度，其容量下降1%。其放电容量会随温度升高而增加，但寿命降低。如果在高温下长期使用，温度每增高10度，电池寿命约降低一半。
[2]高频开关电源系统中设置的参数在使用中不能随意改变。
[3]按电源系统的使用要求和功率余量大小来分，在使用中要避免随意增加大功率的额外设备，也不允许在满负载状态下长期运行。工作性质决定了电源系统几乎是在不间断状态下运行的，增加大功率负载或在基本满载状态下工作，都会造成整流模块出故障，严重时将损坏变换器。
[4]自备发电机的输出电压、波形、频率和幅度应满足电源系统对输入电压的要求，另外发电机的功率要大于开关电源设备的额定输入功率，否则，将会造成电源系统设备工作异常或损坏。
[5]由于组合蓄电池组输出电流很大，存在电击危险，因此装卸、改接导电联接条、输出线时应特别注意安全，工具应采用绝缘措施，特别是输出接点应有防触摸措施。以保人身和设备安全。
[6]不论是在浮充工作状态还是在放电检修测试状态，都要保证电压、电流符合规定要求。电压或电流过高可能会造成电池的热失控或失水，电压或电流过小会造成电池亏电，这都会影响电池的使用寿命，前者的影响更大。
[7]在任何情况下都应防止电池短路或深度放电，因为电池的循环寿命和放电深度有关。放电深度越深循环寿命越短。在容量试验或放电检修中，通常放电达到容量的30%～50%就可以了。
[8]电池应避免大电流充放电，理论上充电时可以接受大电流，但在实际操作中应尽量避免，否则会造成电池极板膨胀变形，使得极板活性物质脱落，电池内阻增大且温度升高，严重时将造成容量下降，寿命提前终止。
[9]铅酸蓄电池的容量和电解液的比重是线性关系，通过测量比重可以了解电池的存储能量情况。阀控式密封蓄电池是贫液电池，且无法进行电解液比重测量，所以如何判定它的好坏，预测贮备容量已成为当今业界的一大难题。用电导仪测电池的内阻是判定蓄电池好坏的一种有参考价值的方法，但尚不能准确测定电池的好坏程度。最可靠的方法还是放电法。
[10]在可靠性、经济性、可使用性、维护性等方面综合比较，应选用四冲程油机为原动机发电机组。四冲程油机结构简单，采用多缸均衡做功、增压等一系列成熟技术适合于大容量机组的要求。其噪音小、污染小、性价比高。使用中把机组产生的热量排到室外，保证机组周围环境湿度不超过指标要求。
日常维护编辑
高频开关电源设备在正常使用情况下，主机的维护工作量很少，主要是防尘和定期除尘。特别是气候干燥的地区，空气中的灰粒较多，灰尘将在机内沉积，当遇空气潮湿时会引起主机控制紊乱造成主机工作失常，并发生不准确告警。另大量灰尘也会造成器件散热不好。一般每季度应彻底清洁一次。其次就是在除尘时检查各连接件和插接件有无松动和接触不牢的情况。
由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。蓄电池除有存储直流电能的功能外，其等效电容量的大小与蓄能电池容量大小成正比。因此，维护检修蓄电池的工作是非常重要的，虽说蓄电池组都采用了免维护电池，但这只是免除了以往的测比、配比、定时添加蒸馏水的工作。但因工作状态对电池的影响并没有改变，不正常工作状态对电池造成的影响没有变，所以蓄电池的工作全部是在浮充状态，在这种情况下至少应每年进行一次放电。放电前应先对电池组进行均衡充电，以达全组电池的均衡。放电过程中如有一只达到放电终止电压时，应停止放电，继续放电须先排除落后电池后再放。核对性放电不是追求放出容量的百分比，而是关注并发现和处理落后电池，经对落后电池处理后再作核对性放电实验。这样可防止事故，以免放电中落后电池恶化为反极电池。平时每组电池至少应有8只电池作标示电池，作为了解全电池组工作情况的参考，对标示电池应定期测量并做好记录。在日常维护中需经常检查的项目有：清洁并检测电池两端电压、温度；连接处有无松动腐蚀现象，检测连接条压降；电池外观是否完好，有无壳变形和渗漏；极柱、安全阀周围是否有酸雾逸出；主机设备是否正常等。免维护电池要做到运行、日常管理周到、细致和规范，保证设备保持良好的运行状况，从而延长使用年限；保证直流母线经常保持合格的电压和电池的放电容量；保证电池运行和人员的安全可靠。这是电池维护的目的，也是电池运行规程中包括的内容和运行规则。当电池组中发现电压反极、压降大、压差大和酸雾泄漏的电池时，应及时采用相应的方法恢复和修复，对不能恢复和修复的电池要换掉。但不能把不同容量、不同性能、不同厂家的电池联在一起，否则可能会对整组电池带来不利影响。对寿命已过期的电池组要及时更换，以免影响到电源系统和设备主机。
当电源系统出现故障时，应先查明原因，分清是负载还是电源系统，是主机还是电池组。虽说开关电源系统主机有故障自检功能，但它对面而不对点，对更换配件很方便，但要维修故障点，仍需做大量的分析、检测工作。另外如自检部分发生故障，显示的故障内容则可能有误。
对主机出现击穿、断保险或烧毁器件的故障，一定要查明原因并排除故障后才能重新启动，否则会接连发生相同的故障。再好的设备也有寿命期，也会出现各类故障，但维护工作做得好可以延长寿命并减少故障的发生，不要因为高智能、免维护而忽略了本应进行的维护工作，预防在任何时候都是安全运行的重要保障。
基站开关电源维护：
故障级别
故障级别描述
响应时间
到达时间
现场处理时间
一级故障
设备停止工作，导致或即将导致负载中断
2小时
2小时或最快的公共交通
4小时
二级故障
重要功能丧失，暂不影响负载，但不及时处理可能引起设备停止工作
2小时
12小时或最快的公共交通
6小时
三级故障
局部功能丧失，不影响系统工作，但可能影响对设备运行状况的判断
2小时
48小时
8小时
四级故障
局部次要功能丧失，基本功能完整，不影响整个系统的长期工作，对负载没有不良影响
2小时
10天
对于维护区域内出现的任何影响基站设备正常运行一级、二级故障的开关电源设备，应确保在6小时之内予以修复或应急处理降低成三级、四级故障或替换，保证开关电源设备恢复正常运行
主要规格编辑
通信电源主要特点:
1)输入电网范围宽;2)直流输出电压连续可调;3)稳压精度高;4)输出杂音纹波小;5)智能风扇保护功能强;6)输出功率限制保护过流、短路保护;7)输入过压、欠压保护;8)输出过压保护;9)温度过高保护;10)效率高、体积小、重量轻。可提供19英寸机架式及立式。
