华为OSN1500、OptiX OSN1500、OSN2500 SSR2PD1单板的功能和特性。PD1单板属于PDH处理板，可用在OptiX OSN系列设备上实现PDH信号的上/下处理，PD1单板必须与接口板配套使用，完成32路E1信号的接入和处理。

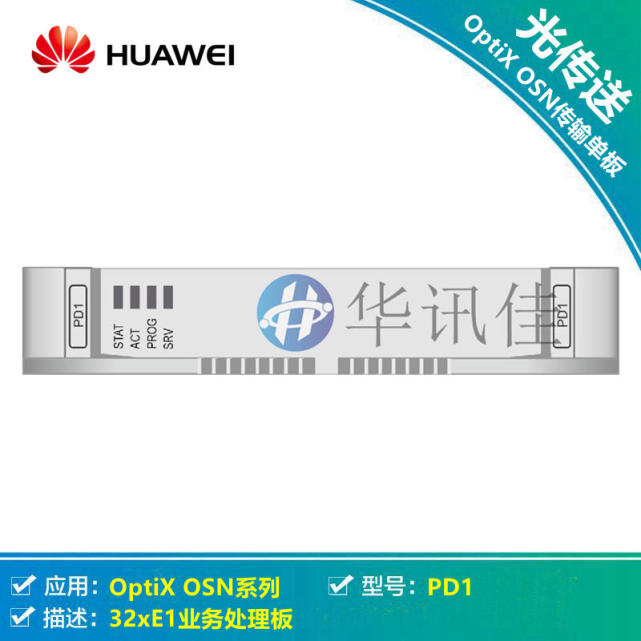

华为OSN1500 32xE1业务处理板
华为PD1单板为32xE1业务处理板，处理32路E1信号。支持E1信号的处理、开销处理、告警和性能事件、维护特性、TPS保护。
业务处理
SSR2PD1配合出线板可以接入和处理32路E1电信号。
支持E13功能，主要实现低级别业务E1到***别业务E3的汇聚。
支持参考时钟提取。
维护特性
支持电接口的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA在线加载功能。
支持单板软件的平滑升级。
支持PRBS功能。
SSR1PD1不支持CRC功能，SSR2PD1支持CRC功能。
保护方式
华为PD1配合电接口倒换桥接板，支持TPS保护。其中各版本间的保护关系为：
工作板为SSR1PD1，保护槽位可以插SSR1PD1/SSR2PD1。
工作板为SSR2PD1，保护槽位可以插SSR2PD1。
PD1板接口阻抗类型之间的关系
SSR1PD1A、SSR2PD1A 75欧姆
SSR1PD1B、SSR2PD1B 120欧姆
在OptiX OSN 1500A设备中，PD1单板需要和L75S或者L12S单板搭配使用；在OptiX OSN 1500B设备中，PD1单板需要和D75S或者D12S/D12B单板搭配使用。
在OptiX OSN 1500A设备中，PD1单板可以插在拆分后的槽位slot 2、12。
在OptiX OSN 1500B设备中，PD1的可插放槽位与设备的交叉容量有关。
交叉容量为20Gbit/s时，PD1单板可以插在OSN1500拆分后的槽位slot 1～3、11～13，slot 6～8。
PD1单板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×128mm（高）
OSN1500 SSR1PD1重量：0.6kg
OSN1500 SSR2PD1重量：0.6kg
OSN2500 SSR1PD1单板在常温（25°C）条件下***大功耗为15W。
OSN2500 SSR2PD1单板在常温（25°C）条件下***大功耗为15W。
