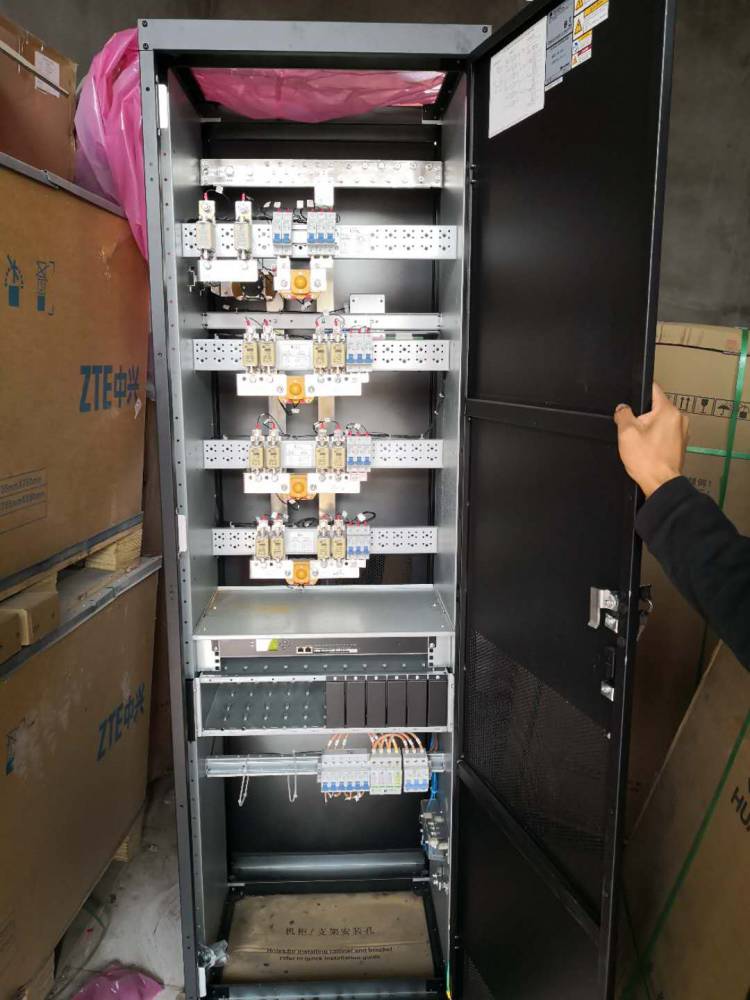

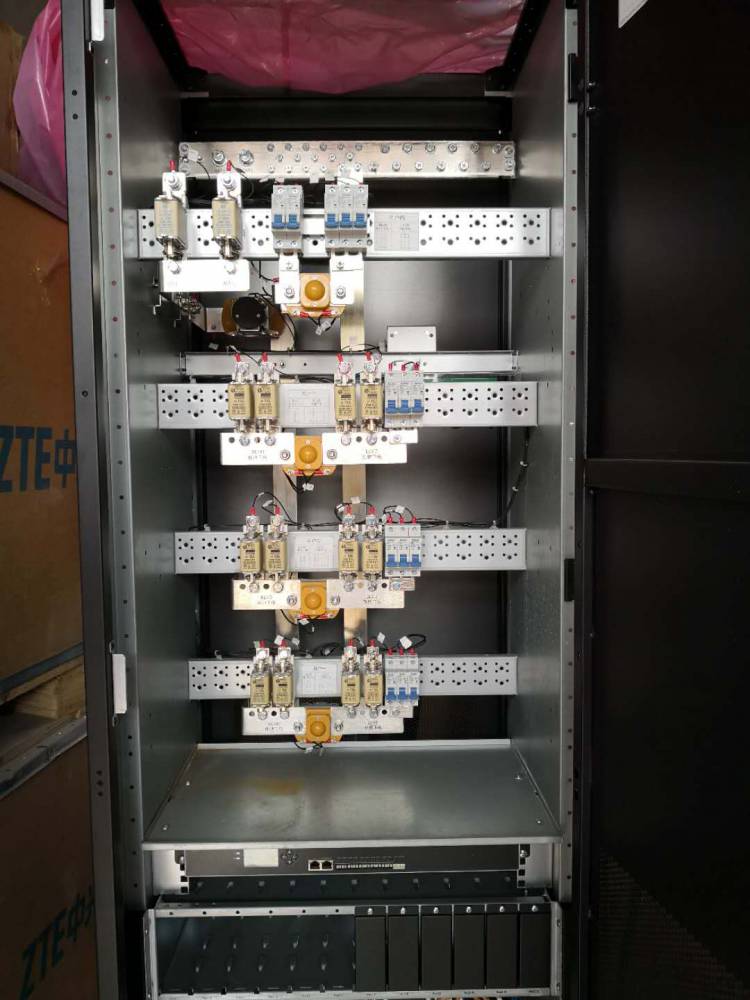

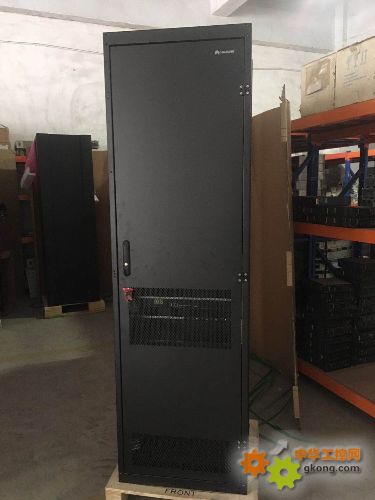

华为TP48300T-N20A8是华为公司研发的一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统配置容量可达300A。
华为TP48300T-N20A8是华为公司研发的一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统配置容量可达300A。
华为电源系统TP48300T-N20A8简介
华为电源系统TP48300T-N20A8满足300A及以下容量需求
可手动和自动切换，支持油机和2路市电接入
整流模块和监控均支持热插拔技术，安装维护便利
智能化蓄电池管理和电池保护，延长电池使用寿命
标效
详细信息
华为电源系统TP48300T-N20A8简介
华为电源系统TP48300T-N20A8满足300A及以下容量需求
可手动和自动切换，支持油机和2路市电接入
整流模块和监控均支持热插拔技术，安装维护便利
智能化蓄电池管理和电池保护，延长电池使用寿命
标效整流器效率≥92.5%（***模块：≥96%），MTBF>25万小时
整流器工作环境温度范围-40～+75，55输出不降额
用户接口支持8 路干接点输出，9 路开关量输入（包括6 路通用干接点输入、烟雾、水浸和门磁），4 路模拟量输入（1 路环境温湿度、2 路环境温度和1 路电池温度）。
华为电源系统TP48300T-N20A8规格
尺寸 600mm（宽）×600mm（深）×2000mm（高）（加围框可达2200mm高）
柜体颜色 潘通428C
重量 ≤150kg （不含整流器）
制冷方式 自然散热
安装方式 防静电地板安装，地面安装
走线方式 上下自由进出线
维护方式 支持前维护，支持靠墙（离墙壁距离≥100mm）
保护等级 IP20
输入制式 220/380VAC三相四线兼容220VAC单相
输入电压 85VAC～300VAC
输入频率 45~66Hz，额定值: 50Hz/60Hz
输入空开 ATS 63A/3P×2
交流防雷 标称雷击放电电流20kA，雷击放电电流40kA，8/20μs
交流输出 32A/2P×2、16A/1P×3
直流配电
输出空开
一次下电：63A/1P×4（MCB），32A/1P×4（MCB）
二次下电：32A/1P×3（MCB），16A/1P×7（MCB），10A/1P×3（MCB），6A/1P×3（MCB）
输出电压 –42VDC～–58VDC， 额定值: 53.5VDC
电池熔丝 160A×2
直流防雷 差模10kA/共模20kA，8/20μs
整流器
容量 50A
输入电压 85VAC～300VAC，额定值220VAC
输出功率 2900W（176V AC～300VAC）（***模块：3000W）；
1200W（85V AC～175VAC）
整流器效率 高点≥92.5%（***模块：≥96%）； ≥91.5%（230V AC，35%～80%负载）
模块尺寸 88.9mm×103mm×243mm
功率因素 ≥0.99
谐波失真 ≤5%
控制器
信号输入 4路模拟量（1 路环境温湿度、2 路环境温度和1 路电池温度）
9路开关量（包括6 路通用干接点输入、烟雾、水浸和门磁）
告警输出 8路干接点
通信端口 一路FE接口、一路RS485/RS232接口
插拔方式 支持热插拔
显示模式 LCD
环境指标
工作温度 -10~+45
储存温度 -40~+70
工作湿度 5%~95%（无凝露）
工作海拔 0~4000米
华为电源系统TP48300T-N20A8一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统配置容量可达300A。
| 是否进口否 | 产地深圳市 |
| 品牌华为 | 型号TP48300T |
| 类型AC/DC电源 | 输入电压220/380V |
| 输出功率＞3000W | 货号3210 |
| 调制方式脉冲宽度调制(PWM)式 | 晶体管连接方式单端式 |
| 输出电压-48V | 工作效率98% |
| 输出纹波噪音01 | 输出电压精度98% |
| 电压调整率98% | 负载调整率98% |
| 产品认证CCC | 输出电流300A |
| 工作频率45HZ | 工作温度-40/75℃ |
| 外形尺寸1.1.1 | 物料编号552 |
| 订货号262 | ***小包装数1 |
华为TP486200B***室内开关电源48v600A
TP48600B为室内型电源系统，即AC/DC Power System，给-48V系列的通信设备进行供电。TP48600B电源系统采用EPW50-48A电源模块，组成系统后输出电流为600A
产品特点
TP48600B电源系统具有模块安装方便、可实现模块休眠、远程监控、宽范围交流输入电压等特点。
模块安装方便
监控模块、整流模块支持热插拔，简化安装操作，减少维护的时间,节省OPEX。
可实现模块休眠
电源系统可根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗。
***整流模块效率>96%，节能减排
完善的模块休眠功能，进一步提高系统效率
整流模块工作温度范围达-40～+75℃
支持热插拔技术，安装维护便利
智能化蓄电池管理和电池保护，延长电池使用寿命
支持电池防反接设计，有效避免因电池接反带来的安全和设备损坏***
丰富的信号不环境量监控，可通过干接点、串口或网络接口实现远程管理
可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性
华为TP48600B开关电源机柜，48v通信电源 （***U01 ）华为TP48600B-N16A2
设备类型 开关电源
设备厂家 华为
华为TP48600B机柜尺寸：
宽mm 深mm 高mm
650毫米 450毫米 1600号
设备型号 ***U01
接口类型 DB9 公头，232 接口
接线说明 2 接 TX，3 接 RX，5 接 GND
协议名称 ***U01华为TP48600B开关电源机柜，48v通信电源 （***U01 ）华为TP48600B-N16A2
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。需要将地址改为 1，通信方式改为 Modem，开关
电源参数设置密码：000001
铁塔智能设备接入指导
华为TP48600B开关电源柜 华为TP48600B开关电源机柜，48v通信电源 （***U01 ）华为TP48600B-N16A2 设备类型 开关电源 设备厂家 华为 华为TP48600B机柜尺寸： 宽mm 深mm 高mm 650毫米 450毫米 1600号 设备型号 ***U01 接口类型 DB9 公头，232 接口 接线说明 2 接 TX，3 接 RX，5 接 GND 协议名称 ***U01华为TP48600B开关电源机柜，48v通信电源 （***U01 ）华为TP48600B-N16A2 串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600 注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口） 可直接接入（2 接 TX，3 接 RX，5 接 GND）。需要将地址改为 1，通信方式改为 Modem，开关 电源参数设置密码：000001 铁塔智能设备接入指导 6 7) TP48600B-N16B2 （***U01 ） 设备类型 开关电源 设备厂家 华为华为TP48600B开关电源柜 设备型号 ***U01 接口类型 RJ45 水晶头，232 接口 接线说明 水晶头 3 接 TX，7 接 RX，6 接 GND 协议名称 ***U01 串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600 注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口） 可直接接入（3 接 TX，7 接 RX，6 接 GND）。 TP4606B；产品概述2产品框架；功能；监控模块可通过本地操作、后台网络管理等功能实现；管理功能、整流模块和分发管理；表2-4监控模块功能表；2产品拱TCP466B产品概述；LCD显示；监控模块可通过LCD液晶显示界面实时显示。显示电源系统；运行参数、运行状态、报警状态、设定参数和控制；可通过四个按键操作；（红色），提供一种驱动柜灯报警的方法，TP466B产品概述2产品架构功能监控模块可通过实际LOC实现。AL操作、后台网络管理等。介绍了环境监测、异常报警、蓄电池管理、整流模块和配电管理的功能。该函数如表2-4所示。 表2-4监控模块功能表2产品结构TP466B产品概述 液晶显示器华为TP48600B开关电源机柜，48v通信电源 （***U01 ）华为TP48600B-N16A2 监控模块通过LCD LCD接口实时显示电力系统的AC、DC、模块和电池。 项目运行参数、运行状态、报警状态、设定参数和控制参数。参数设置与功能控制 它可以用四把钥匙操作。监控模块提供运行指示灯（绿色）和报。 （红色）同时提供驱动柜照明警示指示器输出和监控模块报警蜂鸣器输出。 TP46600 产品概述3产品和应用场景 通过调整所安装的整流模块的数量，可以灵活地将产品和应用场景的TP48 600 B电力系统应用到室内***、室内***机房、BSC等。TP4606B电力系统安装安装在机房内，支撑墙（距墙100mm以上），通过调整安装整流模块的数量，可灵活应用于-48伏直流、34.8kW的负载场景。
Product model tp48200b-n20b2 tp48300b-n16c1 tp48400b-n20b3 tp48600b-n20b1
System size (w × D × h) 600mm × 600mm × 2000mm 400mm × 600mm × 1600mm 600mm × 600mm × 2000mm 600mm × 600mm × 2000mm
Empty cabinet weight ≤ 100kg ≤ 60kg ≤ 100kg ≤ 131kg
Rectifier module configuration max. 4 × 50A max. 6 × 50A max. 8 × 50A max. 12 × 50A
AC input system 220 / 380VAC three-phase, 220VAC single-phase 220 / 380VAC three-phase four wire 220 / 380VAC three-phase, 220VAC three-phase three wire 220 / 380V three-phase four wire
AC input air switch 1 × 63A / 3P MCB 1 × 63A / 3P MCB (optional two-way manual switching) 1 × 63A / 3P MCB 1 × 125A / 3P MCB
AC input voltage 85vac ~ 300VAC 85vac ~ 300VAC 85vac ~ 300VAC 85vac ~ 300VAC
AC input frequency 45Hz ~ 66hz 45Hz ~ 66hz 45Hz ~ 66hz 45Hz ~ 66hz
Maximum capacity 12KW (4 × 30
