销售量：**销售超过20万台，中国销售超15.5万台，发那科的智能产品ROBODRILL加工中心如今在IT行业已经达到近13万台的保有量。 日本发那科Robodrill小型加工中心！为客户提供***先的具有压倒性竞争优势的金属切削数控技术解决方案。
客户群体：汽车部件、精密钟表、*疗器械、家电、IT电脑数码、通讯器材、智能手机、智能平板电脑、铜公加工、4轴高速加工、摄像器材、精密模具、电脑硬盘、汽车发动机缸盖、转向机、涡轮、汽车空调部件、摩托车发动机零部件等都是发那科擅长的加工领域。均大量采用发那科的小型加工中心来完成。
适用范围：FANUC ROBODRILL α-iD系列,是主轴型号为30号的小型加工中心。除了钻孔和攻丝加工外,还可以进行铣削,镗孔加工，强大*效率切削能力，高精密度的加工能力，持久保持的高精度。
|
项 目 |

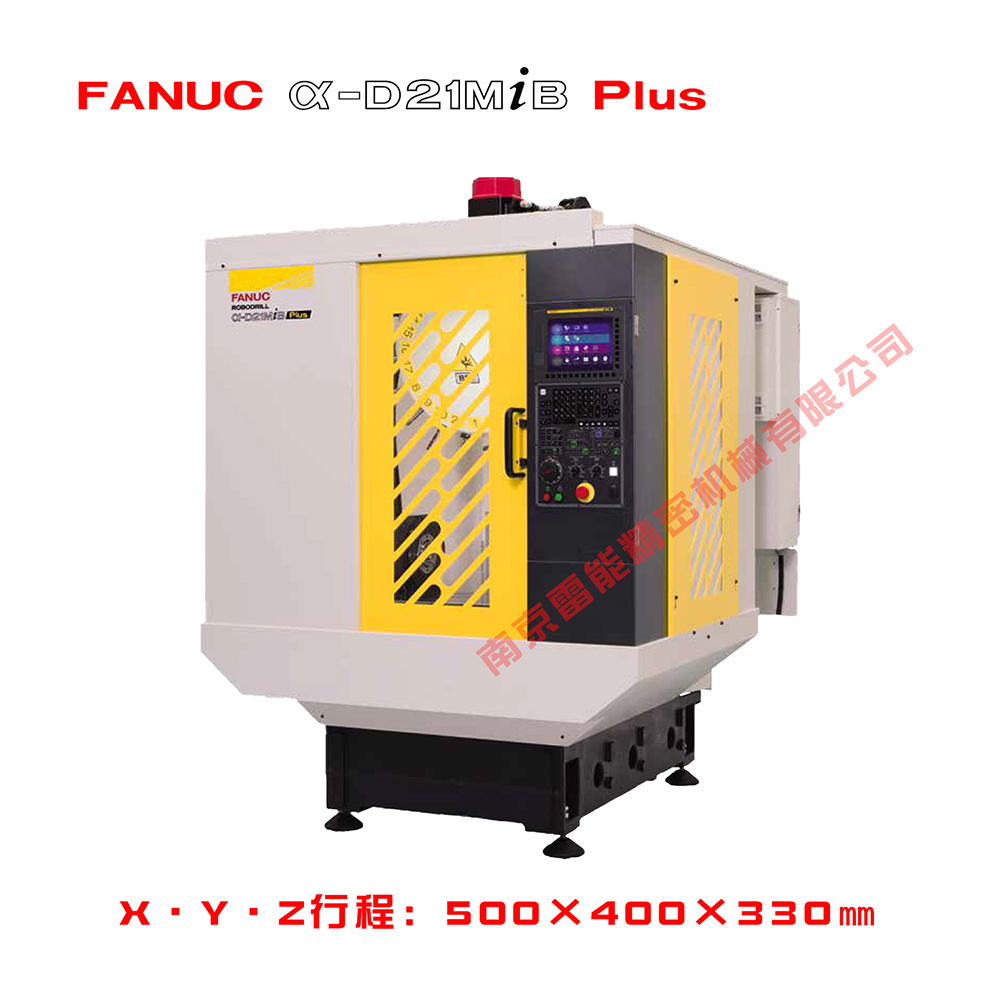

robodrill α-D14MiB/ robodrill α-D21MiB |
|
|
机械部标准规格 |
||
|
容量 |
X轴方向移动量（工作台左右） |
500mm |
|
Y轴方向移动量（滑鞍前后） |
400mm |
|
|
Z轴方向移动量（主轴头上下） |
330mm |
|
|
从工作台上部到主轴端面的距离 |
150-480mm(没有指定高立柱时） |
|
|
工作台 |
作业面的大小（X轴方向xY轴方向） |
650x400mm |
|
工件容许重量 |
300kg（均一载荷） |
|
|
作业面的形状 |
T槽 公称14x间隔125mmx3个 |
|
|
主轴 |
转速 |
100-10,000min-1 |
|
主轴端（公称号） |
7/24锥度 No.30（带有鼓风机） |
|
|
进给速度 |
快进速度 |
48m/min(XYZ轴） |
|
切削进给速度 |
1-30,000mm/min |
|
|
刀具更换装置 |
刀具更换方式 |
转塔式 |
|
刀具形式 |
JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) |
|
|
刀具收放数 |
21刀位：机床为α-D21SiA/D21MiA/D21LiA时 |
|
|
刀具*大直径 |
80mm |
|
|
刀具*大长度 |
250mm (存在规格差异） |
|
|
刀具选择方式 |
随机就近 |
|
|
刀具*大重量 |
2kg/把（总重23kg)/3kg/把（总重33kg）：α-D21SiA/D21MiA/D21LiA时 |
|
|
刀具更换时间（切削至切削） |
1.4秒：α-D21SiA/D21MiA/D21LiA |
|
|
电动机 |
主轴电动机 |
11.0kw（1分额定）/3.7kw（连续额定） |
|
精度 |
轴双向*位*确度 |
0.006-0.020mm |
|
轴双向*位反复性 |
<0.004mm |
|
|
声压水平 |
70dB以下 |
|
|
控制装置 |
FANUC Series 31i-B |
|
|
所需动力源 |
电源 |
AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz万10KVA |
|
气压源 |
0.35~0.55MPα (建议使用0.5MPα)(但为计示力)0.15m3/min(大气压下流量) |
|
|
机床尺寸 |
机床高度 |
2,236±10mm(没有指定高立柱时) |
|
占地面积 |
1,565 X 2,040mm |
|
|
机床重量 |
约2,000KG |
|
