【产品的用途及特点】：
HH44X微组缓闭式止回阀主要用于给排水管道，安装在水泵出口处用来防止介质的逆流和消除***性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行；并具有下列特性：
1、 阀板轻、开度大、局部流体阻力小、节电效果显著。
2、 设计合理、性能稳定可靠的油压消除水锤机构设计新颖。
3、 密封性能好，防逆止囗与逆止阀板之间为橡胶软密封。
4、 运行平稳、无震动、无噪音、安全无故障。
5、 耐磨损、使用寿命长、维修费用低。
HH44X微组缓闭式止回阀符合现行***标准，结构长度按GB-12221-90，法兰连接尺寸按GB4216.1～4216.10—84的规定制造。
【产品主要零部件材料】：
|
零件名称 |
阀体、阀盖 |
阀瓣 |
阀轴 |
|
材料 |
灰铸铁、铸钢 |
钢板、橡胶组合件 |
不锈钢 |
【产品的主要技术规范】：
|
型号 |
公称通径 DN（mm） |
公称压力 PN(MPa) |
试验压力PS（MPa） |
***高工作压力 (MPa) |
工作温度 |
适用介质 |
|
|
壳体 |
密封 |
||||||
|
HH44X/T/H |
50-800 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80C(根据用户要求可达到200C) |
水、介质 |
|
KHH44 X/T/H |
1.6 |
2.4 |
1.76 |
1.6 |
|||
|
HH44Z/X |
2.5 |
3.75 |
2.75 |
2.5 |
|||

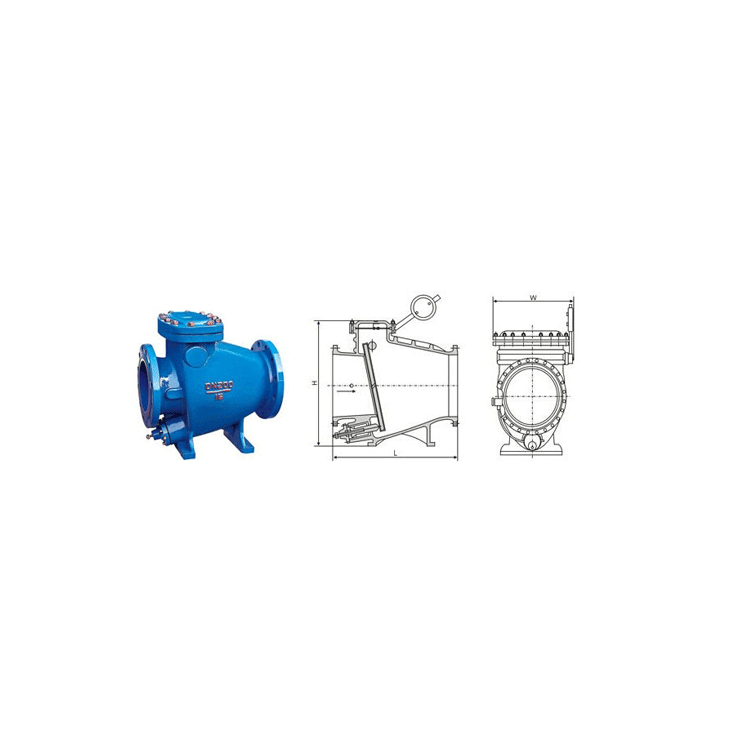

HH44X-16型微阻缓闭蝶式止回阀主要外形连接尺寸 单位：mm
|
DN（mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
1210 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
