产品详情

产品全称:回转式调节阀|上海迦百农阀门制造有限公司

产品详细:

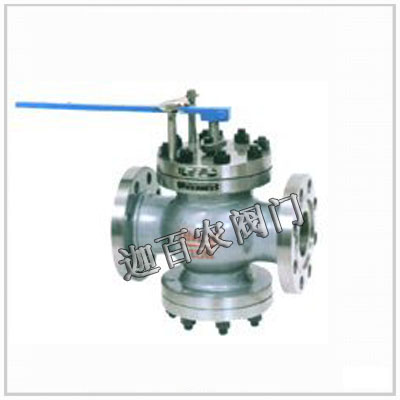

T40H回转式调节阀用用途说明

本阀适用于公称压力：1.6-10MPa/cm² 、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需要.

T40H回转式调节阀用工作原理和结构说明

一、主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。

二、阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。

三、阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。

四、回转调节阀通过远距离控制器来操纵，回转角度60℃。

T40H回转式调节阀用主要零件材料

零件名称	材料	零件名称	材料
阀盖	铸钢	杆头	不锈钢
阀体	2G25I	阀瓣	不锈钢1Cr18N9Ti
阀杆	不锈钢	阀座	不锈钢1Cr18N9Ti

T40H回转式调节阀用存放安装使用注意事项

1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。

2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。

3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。

4、必须按图示箭头所指介质流向进行安装。

T40H回转式调节阀用产品性能

公称压力PN(MPa)	公称通径DN(mm)	水压试验压力PS(MPa)	给水温度t(≤℃)	设计压差△(MPa)	最大流通面积fmax(cm²)	最大流量Qmax(T/h)	适用介质	流量特性	压力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。	流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。	为最大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

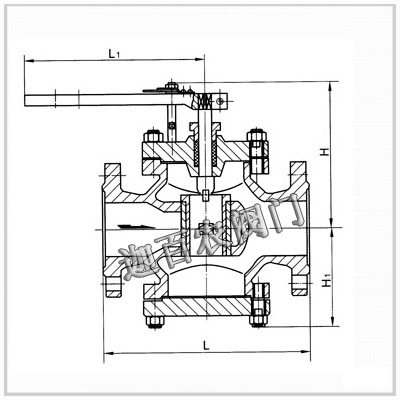

T40H回转式调节阀用主要外形尺寸和连接尺寸

公称压力PN(MPa)	公称通径DN(mm)	主要外形尺寸和连接尺寸
公称压力PN(MPa)	公称通径DN(mm)	L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不带凹下部分	20	3	不带凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41

■订货须知:
⑴回转式调节阀产品型号与名称 ⑵回转式调节阀公称通径DN ⑶回转式调节阀额定流量系数KV ⑷回转式调节阀公称压力和压差 ⑸回转式调节阀阀体和阀内组件材料 ⑹回转式调节阀流量特性 ⑺回转式调节阀适用温度 ⑻回转式调节阀电源电压和控制信号 ⑼回转式调节阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477 36320744 图文传真：021-36320744
