产品详情

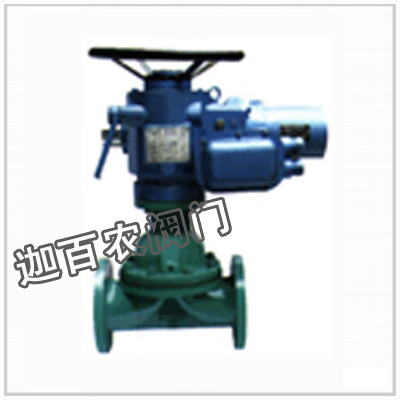

产品全称:电动衬氟隔膜阀|上海迦百农阀门制造有限公司

产品详细:

一、用途

　　本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)0.6 1.0 1.6

二、材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件

三、测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

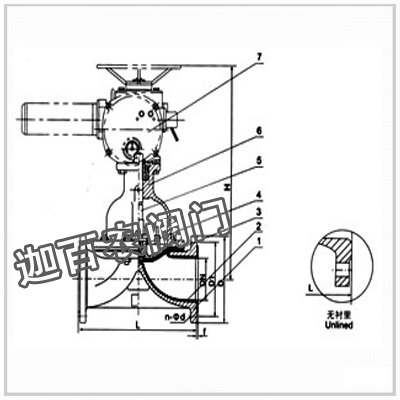

四、主要尺寸参数

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	型号	输出力矩 MPa	启闭时间S	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2
20			117	105	75	4-14	2
25			127	115	85	4-14	2	445	Z5-18/16	50	17	40
32			146	140	100	4-18	2	457	Z5-18/16	50	20	41
40			159	150	110	4-18	2	466	Z5-18/16	50	14	44
50			190	165	125	4-18	2	480	Z10-18/16	50	20	50
65	1.0	1.0	216	185	145	4-18	2	517	Z10-18/16	150	28	60
80			254	200	160	8-18	2	539	Z10-36/25	100	16	70
100			305	220	180	8-18	2	576	Z10-36/25	100	17	77
125			356	250	210	8-18	3	634	Z15-18/25	150	32	92
150			406	285	240	8-22	3	660	Z20-18/25	200	53	120
200	0.6	0.6	521	340	295	8-22	3	860	Z20-36/25	300	33	180
250			635	395	350	12-22	5
300			749	445	400	12-22	5

■订货须知:
⑴电动衬氟隔膜阀产品型号与名称 ⑵电动衬氟隔膜阀公称通径DN ⑶电动衬氟隔膜阀额定流量系数KV ⑷电动衬氟隔膜阀公称压力和压差 ⑸电动衬氟隔膜阀阀体和阀内组件材料 ⑹电动衬氟隔膜阀流量特性 ⑺电动衬氟隔膜阀适用温度 ⑻电动衬氟隔膜阀电源电压和控制信号 ⑼电动衬氟隔膜阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477 36320744 图文传真：021-36320744
