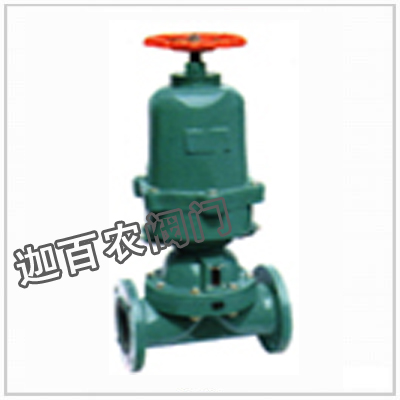

G6K41J气动隔膜阀021-36320477

产品编号：2002981 更新时间：2020-08-13

价格：

来电议定

上海迦百农阀门制造有限公司

主营业务：阀门
公司官网：www.shjbn.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

产品全称:G6K41J气动隔膜阀|上海迦百农阀门制造有限公司

产品详细:

一、用途

用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

二、材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁

三、测试

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

四、主要尺寸及重量

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	296	310	120	94	0.4	10×1	2.395×102	8
32			160	140	100	4-18	2	398	416	140	120	0.4	12×1.25	6.082×102	15
40			180	150	110	4-18	3	406	426	140	120	0.4	12×1.25	6.082×102	17.5
50			210	165	125	4-18	3	464	489	160	185	0.4	12×1.25	1.235×102	26
65			250	185	145	4-18	3			160		0.5			32
80			300	200	160	4-18	3	645	685	200	245	0.5	16×1.5	3.725×103	56.5
100			350	220	180	8-18	3	710	760	240	330	0.5	20×1.5	9.458×103	94.5
125			400	250	210	8-18	3	832	900	320	380	0.5	20×1.5	1.409×104	170
150			460	285	240	8-22	3	933	1013	320	470	0.5	20×1.5	2.868×104	229
200		0.4	570	340	295	8-22	4	1275	1395	400	470	0.5	20×1.5	4.619×104	387
250		0.4	680	395	350	12-22	4

■订货须知:
⑴气动隔膜阀产品型号与名称 ⑵气动隔膜阀公称通径DN ⑶气动隔膜阀额定流量系数KV ⑷气动隔膜阀公称压力和压差 ⑸气动隔膜阀阀体和阀内组件材料 ⑹气动隔膜阀流量特性 ⑺气动隔膜阀适用温度 ⑻气动隔膜阀电源电压和控制信号 ⑼气动隔膜阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477 36320744 图文传真：021-36320744
