功能描述：
本产品能够实现单机到600p到1080P DVI输入，传输距离超过20Km，增强版本支持KVM远程传输，新亚缔科技研发的本产品采用数字无压缩传输方案，图像细节无丢失。画面稳定不撕裂。超小的传输延迟（小于16ms）。采用底层的光备份功能，有效降低因光纤或者光模块损坏导致设备无法工作的概率。平均无故障时间大于10万小时。
Ø 采用高速FPGA，实现了全数字，无压缩视频传输。
Ø 自动识别输入信号和配置各种显示模式。
Ø 内置自动均衡，画面清晰稳定。
Ø 内置ESD保护电路，能有效防止静电损害，防止雷击。
Ø 安装简单，即插即用，无需设置。
Ø 支持RS232 串口控制。
Ø 支持显示多种显示模式。
Ø 增强版可以支持鼠标键盘同步传输。
Ø 支持双光钎备份。
Ø 支持无缝光钎备份。
主要特征：
v强大RS232透传功能
本串口使用IO透明传输的功能，能够实现192000Hz以下的任何串口或者自定义的双线双工数据传输。
v数据运算能力强大
数据并行处理，输出端口各占用一个通道，每通道数据带宽达到4.95G/S，完全能满足单路输出1920X1080/60HZ（148.5MHZ）的高分辨率显示。高速运动画面无撕裂，不丢帧，无图像追赶现象。
v纯硬件结构
采用纯硬件结构，无操作系统，无板卡式处理器死机、蓝屏和病毒的困扰，无系统崩溃风险，可全年持续工作。并支持多台级联。实现长距离传输
v超低的功耗
主芯片采用FPGA进行设计，单端***大功耗不超过8W（12V 0.3A）。相比其他电视芯片拼接的方案（约40W）方案。本画面分割器具有超低功耗，节能省电，超长的使用寿命和***的稳定性。
产品参数：
|
光模块参数 |
发射光功率 |
-5dBm~-8dBm |
|
接收灵敏度 |
-28dBm |
|
|
光模块接口 |
LC |
|
|
光纤类型 |
单模单纤 |
|
|
传输距离 |
1m~60Km(1.4KM,10KM，20KM，60KM四种光模块) |
|
|
HDMI参数参数 |
输出输入速率 |
SD：270Mbps HD：1.485Gbps FULLHD：4.95G/S |
|
|
支持分辨率 |
1920*1080@60p/60i/50p/30p/25p/24p 1280*720@60P 480i 576i |
|
视频电气特性 |
接头 |
标准HDMI |
|
数据速率 |
支持1920*1080@60Hz及以下分辨率 |
|
|
信号摆幅 |
0.3V（vpp） |
|
|
交流阻抗 |
100欧姆 |
|
|
信号耦合方式 |
交流耦合 |
|
|
HDMI***大线缆长度 |
1.4b标准HDMI>3m |
|
|
反向控制信号 |
电平类型 |
RS232 |
|
连接器类型 |
DB9 |
|
|
码率 |
50~192000Hz |
|
|
电源参数 |
电压 |
直流12V 1A |
|
***大功耗 |
接收端+发送端共10W |
使用框图：
|
|

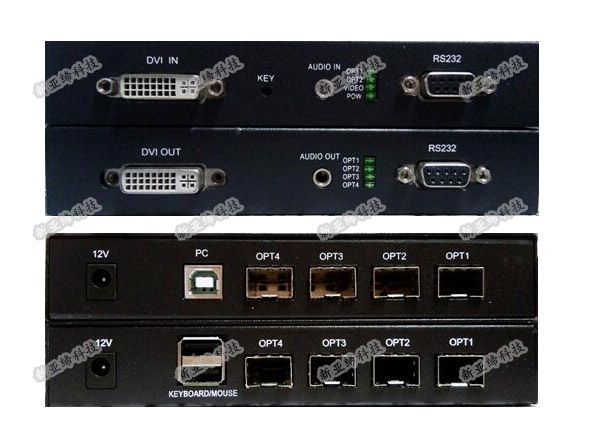

接口说明：
|
接口名称 |
操作方式 |
功能 |
|
12V |
直插 |
请使用配送的12V 1A的电源适配器 |
|
DVI IN |
插人并锁紧螺丝 |
DVI信号输入，连接电脑或者其它的DVI信号输出设备。 |
|
DVI OUT |
插人并锁紧螺丝 |
DVI信号输出，连接显示器或者电视。 |
|
KEY |
长按 |
v DVI IN 接到特定的需要学习显示器上，长按3秒，OPT1开始闪烁，大约5秒， OPT1开始闪烁常亮，学习完毕。本设备把显示器的EDID学习到本机。 v 如果DVI IN端不接任何设备，长按3秒，OPT1开始闪烁，大约5秒，OPT1开始闪烁常亮，学习完毕。本设备EDID***出厂值。 |
|
AUDIO IN |
直插 |
音频输入：***音频为双声道***高48K采样率的音频。***音频优先级高于随路音频。 |
|
AUDIO OUT |
直插 |
音频输出：***音频为双声道***高48K采样率的音频。***音频优先级高于随路音频。 |
|
指示灯 |
目测 |
OPT1 ：***路光纤接收状态，常亮为正常。 OPT2 ：第二路光纤接收状态，常亮为正常。 VIDEO ：视频输入是否正常，常亮为正常。 POW ：供电指示灯，常亮为正常。 |
|
RS232 |
插人并锁紧螺丝 |
50~192000Hz的双向RS232接口。 |
|
PC |
直插 |
连接到电脑或者DVR/NVR的USB口上。 |
|
KEYBOARD/MOUSE |
直插 |
连接键盘鼠标，可以支持PS2和USB键盘鼠标混合使用。 |
|
OPT1~OPT2 |
直插 |
TX插入蓝色SFP光模块，RX插入***SFP光模块。 |
|
OPT3~OPT4 |
直插 |
保留的光模块接口。暂时没有功能 |
