***T小批量生产线套餐=丝印机+贴片机+回流焊

***T小批量生产线套餐=丝印机+贴片机+回流焊

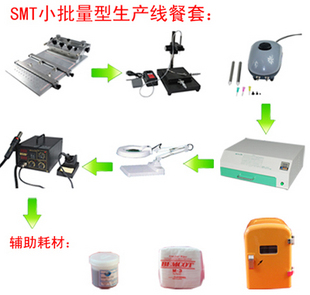

配套设备：S40+ST30+ST10+SR300C+VIP80+***TVIP852D+ +VIP-D008+VIP1+M-3-2
设备达到目的：这套设备主要适用于小批量生产，一天生产量能达到50-100块，单双面板都能满足，***大板子尺寸：320*280MM。
工艺流程：
贴片工艺：
点胶→贴片→回流焊接→检测→返修
工艺目的：
丝　印：通过丝印机和模板配合使用，将PCB的所有贴片焊盘上，漏印上焊锡膏。
贴　片：利用贴片机或是手动的贴片工具将所有的元器件一一对应的贴放在焊盘上。
焊  接：利用回流焊将焊锡膏升温、熔化、冷却，使元器件与焊盘之间形成良好的焊接。
检  测：利用放大台灯或者显微镜对PCB板进行检测，是否存在焊接缺陷。
返  修：利用热风返修工具对元器件进行拆焊。
生产线特点、性能介绍
1．在整个***T的生产线中，正确的选用设备可以大幅度的满足生产要求，提高生产效率。该设备套装有以下几个特点：
功能多样：该设备套装的应用相当广泛，除了可以对表面贴装电路板进行焊接外，还具有样品的试制、返修、小批量生产、胶体固化、高低温实验等功能。
操作简单：该套装设备设置简单，手动操作精度高，整个生产实验过程在短短几分钟内完成，大大提高了生产效率。
安全性高：主要设备具有多重***系统，充分保障操作人员及设备的安全，主要电器配件原装进口，可以在正常操作下长时间工作。
精度更高：丝印精度和贴片精度有保证，从而能更快更***的完成焊接。
方便***：设备设计巧妙合理，产品坚实耐用。
1．手动高精度贴片机S40
手动高精度丝印机S40是表面贴装技术(***T)中用于丝网印刷或漏板印刷的专用工艺设备。手动丝网印刷台的***取放印制电路板(PCB)及印刷的过程都是手工来完成的。它具有成本低廉，使用方便，简单易学，效率高，适合中小批量、多品种的研制开发及生产加工等诸多优点。　
技术参数：
Ａ．印刷尺寸： Max.400×300mm
Ｂ．丝印粗调方式：带有对位刻度标尺
Ｃ．丝印微调方式：精密丝杆调节，微调精度可达0.1mm
Ｄ. 适用范围： 丝网、钢网
Ｅ．重量：     20Kg
Ｆ．外形尺寸： 700×600×350mm
2．手动高精度贴片机ST30
特点：
手动高精度贴片机，它具有视觉对位，精度高的***大特点。
 ST30提供了一个能在 X 轴向、Y 轴向、 PCB ***贴片平台，同时贴片 头能够任意角度旋转，充分保证了对位的高度***（精度可达到 0.02mm）。自带真空发生器， 可以方便的拾取各种IC元器件。可以非常方便的将精密的 IC 贴装装到 PCB 板上，实现了高精度元器件的稳定贴装，同时防止手动贴 片时，因手颤抖带来的误差。 另外，它还具有配置灵活的优点，系统自带光源,提高图像的清晰度,进一步提高贴片对位的精度。
技术参数：
1.手动高精度贴片机ST30具有机械4维自由度：配有X、Y轴紧密机械***平台可实现X、Y轴方向的微调，上 下（Z轴向）可自由调整，同时θ角可自由旋转。
2.重量：约12 kg
3.外形尺寸：280mm x 260mm
4.***精度可达：0.02mm
使用方法：
手动高精度贴片机ST30配合防静电真空吸笔使用，通过脚踏开关控制真空气源，可以方便的实现任何细小间距芯片如QFP、PLCC、BGA等的准确***、快速贴装。同时配备X-Y轴精密机械***平台，使微小间距芯片的贴装***更准确，更容易。
3．真空吸笔：ST10
产品特点：
真空吸笔ST10利用空气负压原理，吸取元件，可以两人共用一台。
***T防静电真空吸笔是手动表面贴装技术的重要工具，主要用于手工贴片，比传统的镊子更稳定、效率更高，同时具有防静电功能，可消除在电子装配中的静电。不仅可以快速贴装芯片，其速度可达3秒/一个元件。本吸笔拥有***的空气压缩系统和减震系统，多级消声设计，噪音极低；采用特种合成胶组件，压力、气量恒定，并可随意调节；结构合理紧凑，以***低能耗获得***佳效果，使用寿命长。拥有两个笔头，可供两人使用，其中一只笔可以随时放气，易于小间距芯片的贴装。
产品综述：
1.真空吸笔ST10是一种外形像乌龟壳的小型气动工具。它由塑料或者橡胶壳体、真空发生器（气动型）、真空吸盘、弯头和卷管（气动型）组成，能灵活地运用于小零件的装配。
2.真空吸笔可分为气动吸笔和手动吸笔两大类。气动吸笔的气源要求是4-6公斤的压缩空气，手动吸笔的动力是橡胶皮囊。两者相比较气动吸笔动力十足但活动范围有限，手动吸笔活动方便但动力不如气动吸笔。
3.威力泰商城的电动真空吸笔ST10经销的是日本pisco的产品。有VTA和VTB两个大类，两者的不同是VTA的吸放是靠旁孔完成的，而VTB的吸放是靠按钮开关来完成的。VTA不管工作与否，压缩空气都在消耗，而VTB在不用的时候压缩空气是不流动的，噪音也比较低，所以VTB节约能源，但价格稍高。
注意事项：
1.不要用机器以阀门操作真空吸笔的按钮。这种操作可损坏按钮。
2.拆下真空发生器（VTA型）或真空吸盘底座（VTB型）更换滤芯。进行定期维护检查。否则堵塞可降低性能。
3.带阀门的真空吸笔消音元件不能更换。
4.使用卷管连接真空吸笔，尽量使接头上的负载***小
5.真空吸笔ST10的正常工作温度是华氏32-140度（摄氏0-60度）
4．台式无铅回流焊机SR300C
主要特点
1、性能稳定、寿命长。
2、经济实用、节能降耗；一机多用，可做***T红胶的固化。
3、内部采用耐高温部件。
4、散热，冷却快。升温，降温快。
5、高精度、多功能；满足0201电阻电容、二、三极管、精细间距QFP、 SOP、PLCC、BGA、CSP等各种元器件的焊接要求。
6、控制器设计在右侧，方便操作。同时长时间使用不影响控制器的寿命。
技术参数
控温段数：2条20段曲线，相当于20个温区。可以***的模拟预热段，加热段，焊接段，保温段，冷却段等工艺参数，二十个点的温度控制段数，确保***的焊接效果。
温区数目：单区多段控制
控温系统：微电脑自动温控；SSR固态继电器无触点输出
升温时间：3min
温度范围：0-320度
发热来源：远红外加热
工作模式：自动回流焊接模式和可调恒温维修模式
有效工作台面积：320mm×280mm
焊接时间：3-5min
温度曲线：可根据需要在焊机中设定保存4条温度曲线，方便以后焊接调用。
冷却系统：金属耐高温轴流冷却系统。
额定电压：220V，50Hz（AC110V可以订购）
工作频率：50-60Hz
***大功率：1300W
平均功率：1000W
重量：   15KG
尺寸：   530x410x250mm
5．放大台灯
***型方形台式折臂式放大镜 LT三角包装折臂式（10倍）
方形镜片为113×177MM
广泛应用于电子厂；
采用方形大范围镜片，周围形变更小，更清晰
不锈钢管竖的240mm，横的180mm；
白玻(即光学镜片)与青玻（普通镜片）的区别，具体表现为清晰度不同。光学镜片是高纯度的玻璃，所以清晰度高很多。
镜    片 　方形镜片为113×177MM
电    压 　220V 50HZ 可订制110V
光    源   2×7W 环形荧光管
材    质   支架:金属    外壳等配件是塑胶
毛    重 　连同包装共约5KG
6．焊台***TVIP852D+
产品介绍：
防静电设计，防止因静电及漏电而损坏PCB板。
不需接触焊点的锡焊方式可免除零件位移。
能大幅度调节空气量及温度，可焊接QFP及SOP型IC，焊接及除锡可根据要求选用不同喷嘴。
采用进口发热管，喷嘴与发热管与国际品牌共同。
拔焊工作完毕关机后送风***工作，延长发热体与手柄寿命。

规格：
产品重量：4.5KG
单机规格（cm）：       34*28*20CM
电源电压：        AC220V/50Hz
功率消耗：        270 W
气泵形式：        ***膜片式
气泵功率：        50W
气流范围：        0.3－24L/min 数字调节
温度范围：        100－499度
气流调节形式：         轻触型
温度调节形式：         轻触型
发热体：   高温专用金属发热体
技术参数：焊台技术参数
电源电压：        220V(50Hz)
功率消耗：        45W
温度范围：        100-499度
发热体工作电压：     24V(50Hz)
发热体：   24V陶瓷专用发热体
温度调节方式：         轻触形
烙铁对地电压：         小于0.5mv

产品特点：
*传感器闭合回路，微电脑过零触发控温，LED显示，温度***稳定，不受出风量影响，真正实现无铅拆焊。
*气流量可调，风量大且出风柔和，温度调节方便，可以适应多种用途。
*手柄装有感应开关，只要手握手柄，系统即可迅速进入工作模式；手柄放归手柄架，系统便会进入待机状态，实时操作方便。
*系统设有自动冷风功能，可延长发热体寿命及保护热风枪。
*采用无刷风机寿命极长，噪音***；采用优质发热体，经久耐用，可有效的延长发热体工作寿命。恒温烙铁部分特点:
*手炳轻巧，长时间使用***感到疲劳。
*采用优质陶瓷发热芯,升温快速,使用寿命长. *多种烙铁头适用，且更换方便。
*防静电设计，更好保护元器件。
产品明细：
主机一台
风枪一把
烙铁笔一支
烙铁座一个
电源线一条
手柄架一个
风嘴三个（1mm3mm5mm）
烙铁海绵一片
说明书合格证保修卡各一份
注意事项：
 1．热度保证器：如果热度保证器动作时，请反复开机一至二次，然后再降低所设定的温度或增加风量。
2．为安全起见，手柄升温恒温到某个程度时，便会自动断电，当温度回复到安全水平时，约两分钟又自动断电。
如出现热度保证器工作，可减低设定之温度，或增强气流，以继续工作。如果热度保证器失电，而您又不想继续工作，或者您要离开工作场所，切记要关电。
3．小心高温操作：切勿在近***气体、纸张、或其他***物体附近使用***D拆焊台，喷嘴和热气都十分炙热，能灼***体。切勿触摸发热管，或以热气直喷身体。起动初时，可能会冒出白烟，但不一会儿就没事了。
4．使用后，切记冷却机身。
关电后，发热管会自动短暂暂喷出凉气。在此冷却时段，请勿拔去电源插头。
5．切勿掉落或重震。发热管含有石英玻璃。如果掉落或重震，会使玻璃破碎。
6．勿拆关泵。
7．长久不使用，应拔出电插头。当电插头插入电源时，即使是关上电源开关，也会有少量电流输入。所以，如果您长久不使用，须拔出电插头。

7.锡膏存放箱VIP-D008
参数：
电压：100-240V
频率：50/60HZ
功率：50W
容积：7.8L
重量：5KG
外观尺寸:32*29*35.5cm
工作方式:使用电子冷冻装置.
工作环境温度:-10℃-40℃
产品说明：
电子冷热箱，无压缩机的笨重、噪音及氟利昂的污染，使用寿命长，耗电少;结构简单,体积小巧,维修方便,适合室内外使用，冷藏和保温两种功能。制冷：0℃，制热：65℃
8.无铅锡膏VIP1
合金 : Sn96.5Ag3Cu0.5
焊粉尺寸 μm : 25~45
应用 : 一般间距 （500μm）
熔点 ℃ : 221℃
金属含量 % : 85.5~86.0
粘度 : 38~5万cp
寿命 : 6月
模板寿命 : 〉24小时
印刷速度 : ***高80mm/s
粘附时间 : 〉24小时
9.无尘纸M-3-2
【产品说明】：M-3是***大众化的纸巾,它们有***的吸收力和抗溶解能力.同时也是非常经济的低微粒脱离纸巾.
【特点】：纸质柔软，吸水性强，不易撕裂，含尘量少。
1、作为日常清洁各湿液制的万用抹纸；2、在干、湿状态下均具有高湿度；3、抗酸、抗大数化学***；4、低尘防静电可有效控制静电产生量；5、可多次使用；6、既经济又干净，是电子工业中用的***广泛的抹纸
【包装规格】：100片/包,30包/箱, 尺寸: 25*25CM
【适用行业】：广泛用于电子及计算机工业,可作为日常清洁和湿液制的万用抹纸
关于***：本套生产线设备S40、ST30、ST10、SR300C质保一年（易损件除外），***TVIP852D+、LT-C、VIP-D008方形放大台灯质保三个月（易损件除外—），VIP1、M-3-2属耗材类，无保修期。在质保期内的产品可提供电话指导和指导更换零部件。如果电话不能解决，需寄回维修的，可发回我公司深圳或者是北京维修，双方各承担单程运费。产品终身维修。
