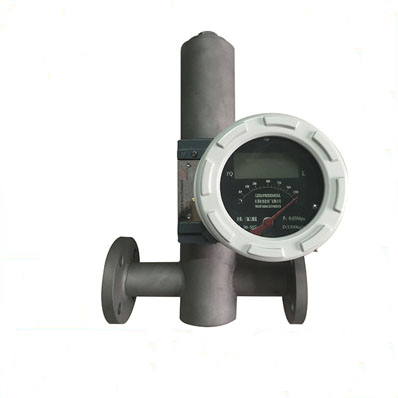

水平连接金属管浮子流量计，水平安装金属浮子流量计

产品编号：27766368 更新时间：2018-07-06

价格：

¥1800.00

昆山恒思博自动化科技有限公司

主营业务：电磁流量计,金属管浮子流量计，液体涡轮流量计，雷达液位计，超...
公司官网：www.hsbchina.net
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

一、概述
　　HSB-LZ系列金属管浮子流量计是适用于测量液体和气体的金属结构浮子流量计。浮子在流体和浮力作用下向上运动，与浮子重量平衡后，通过磁耦合传到刻度盘指示相应流量，可带输出4-20mA电信号。
坚固结构设计的HSB-LZ系列金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质的流量测量过程中。
　　防护等级：IP65
　　材质：不锈钢 PTFE
　　工作压力：1.6-4.0MPa
　　环境温度:-25℃- +65℃
　　全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关
二、技术参数

通径 (mm)	流量范围			压力损失KPa
	水L/h		空气m3/h	水		空气
	常规型	防腐型	常规型/防腐型	常规型	防腐型	空气
15	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400	0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0	6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1	5.5 5.5 5.6 5.6 5.8 6.1 7.3	7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0
25	100-1000 160-1600 250-2500 400-4000	63-630 100-1000 160-1600 250-2500	3-30 4.5-45 7-70 11-110	7.0 8.0 10.8 15.8	5.9 6.0 6.8 9.2	7.7 8.8 12.0 19.0
50	630-6300 1000-10000 1600-16000	400-4000 630-6300 000-10000	18-180 25-250 40-400	8.1 11.0 17.0	6.8 9.4 14.5	8.6 10.4 15.5
80	2500-25000 4000-40000	1600-16000 2500-25000	60-600 80-800	8.1 9.5	6.9 8.0	12.9 18.5
100	6300-63000	4000-40000	100-1000	15.0	8.5	19.2
150	20000-100000		600-3000	19.2		20.3

四．转换器形式

五、外形及安装尺寸

     开关报警装置
    限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
    技术参数
    1.供电电源：24V AC&plu***n;10%
    2.功耗：≤3W
    3.工作温度：-25℃～60℃
    4.输出触点容量：24VAC 3A

设计选用及订货须知
    1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
    2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
    3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
    4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
