KN系列伺服精密行星齿轮减速器

产品编号：3229627 更新时间：2020-08-15

价格：

来电议定

上海吕翰减速机有限公司

主营业务：减速机,行星减速机,伺服减速机,精密减速机
公司官网：www.shbide.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

类别	行星减速机	齿轮类型	行星式减速机
安装形式	卧式	布局形式	行星式
齿面硬度	硬齿面	用途	减速机
品牌	枫信减速机	型号	KN行星减速机
输入转速	3000（rpm）	额定功率	100（kw）
输出转速范围	1000（rpm）	许用扭矩	10000（N.m）
使用范围	精密机械	级数	三级
减速比	1000

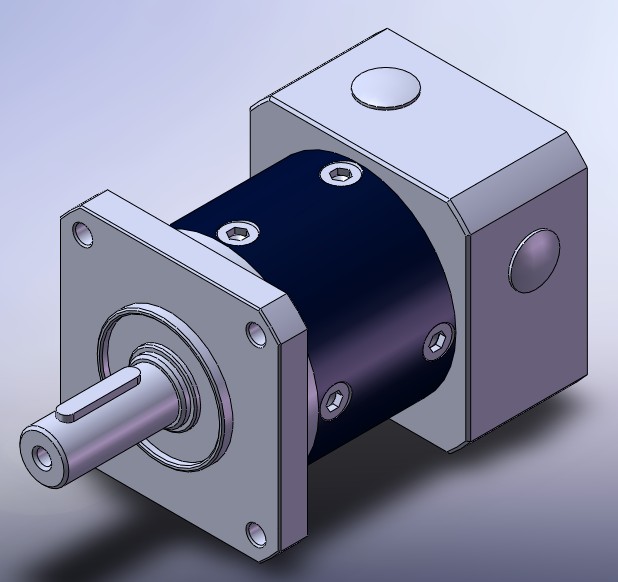

KN行星减速机特点：
圆柱形外壳,输出方形法兰,可满足大止口、大分布圆尺寸安装。

KN行星减速机技术参数：

产品型号		KN40	KN60	KN90	KN115	KN142	减速比	级
额定输出扭矩	Nm	25	66	158	337	950	3	1
		27.5	71.5	172.5	360	1030	4
		23	53	124	300	850	5
		10	26	67	150	510	8
		- -	- -	- -	150	510	10
		25	66	158	337	950	9	2
		25	66	158	337	950	12
		25	66	158	337	950	15
		27.5	71.5	172.5	360	1030	16
		27.5	71.5	172.5	360	1030	20
		23	53	124	300	850	25
		27.5	71.5	172.5	360	1030	32
		23	53	124	300	850	40
		10	26	67	150	510	64
		25	66	158	337	950	60	3
		27.5	71.5	172.5	360	1030	80
		27.5	71.5	172.5	360	1030	100
		25	66	158	337	950	120
		27.5	71.5	172.5	360	1030	160
		23	53	124	300	850	200
		27.5	71.5	172.5	360	1030	256
		23	53	124	300	850	320
		10	26	67	150	510	512
故障停止扭矩	Nm	T_2Not=2T_2N

产品型号		KN40	KN60	KN90	KN115	KN142	级
最大径向力	N	185	280	490	1250	3500
最大轴向力	N	280	480	800	1900	5200
满载效率	%	96					1
		94					2
		90					3
平均寿命	h	20000
重量	Kg	0.37	0.90	2.10	6.00	18.00	1
		0.45	1.10	2.60	7.80	24.00	2
		0.53	1.30	3.10	9.50	29.00	3

产品型号	单位	KN40	KN60	KN90	KN115	KN142	减速比
转动惯量	kgcm²	0.031	0.135	0.77	2.63	12.14	3
		0.022	0.093	0.52	1.79	7.78	4
		0.019	0.078	0.45	1.53	6.07	5
		0.017	0.065	0.39	1.32	4.63	8
		0.03	0.131	0.74	2.62	12.14	9
		0.029	0.127	0.72	2.56	12.37	12
		0.023	0.077	0.71	2.53	12.35	15
		0.022	0.088	0.5	1.75	7.47	16
		0.019	0.075	0.44	1.5	6.65	20
		0.019	0.075	0.44	1.49	5.81	25
		0.017	0.064	0.39	1.3	6.36	32
		0.016	0.064	0.39	1.63	5.28	40
		0.016	0.064	0.39	1.3	4.5	64
		0.029	0.076	0.51	2.57	7.5	60
		0.019	0.075	0.5	1.5	7.5	80
		0.019	0.075	0.44	1.49	7.4	100
		0.029	0.064	0.7	2.5	7.3	120
		0.016	0.064	0.39	1.3	6.5	160
		0.016	0.064	0.39	1.3	6.2	200
		0.016	0.064	0.39	1.3	5.7	256
		0.016	0.064	0.39	1.3	5.4	320
		0.016	0.064	0.39	1.3	5.2	512

回程间隙		arcmin(分)	KN40	KN60	KN90	KN115	KN142
	精密		<5	<3	<3	<3	<5	1级
	标准		<10	<8	<8	<8	<10	1级
	精密		<8	<5	<5	<5	<8	2级
	标准		<12	<10	<10	<10	<12	2级
	精密		<10	<8	<8	<8	<10	3级
	标准		<15	<12	<12	<12	<15	3级

		KN40	KN60	KN90	KN115	KN142
抗扭钢性	Nm/arcmin	0.7	1.8	4.4	9.2	26.7
噪音	dB(A)	55	58	60	65	70
最大输入速度	min^-1	10000	8000	6000	6000	6000
额定输入速度	min^-1	4500	4000	4000	3500	3000

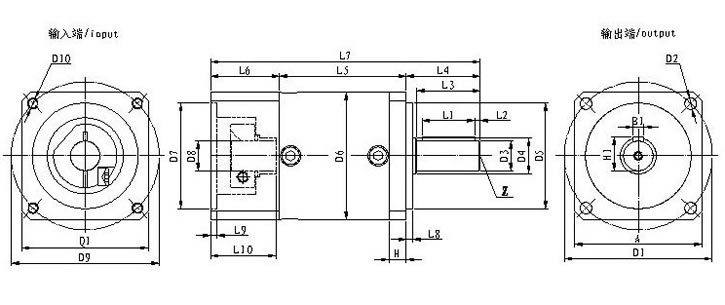

KN行星减速机外形尺寸：

	型号		KN40			KN60			KN90			KN115			KN142
	级数		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
A	安装法兰边长		45			60			90			120			175
D1	安装孔分布圆		50			70			100			130			185
D2	安装螺孔	4×	φ3.5			φ5.5			φ6.5			φ8.5			φ11
D3	输出轴径	h6	10			14			20			25			40
D4	输出轴肩		12			17			25			35			55
D5	定位凸台直径	h7	26			50			80			110			130
D6	外壳直径		40			60			80			115			160
D7	定位圆直径	H7	30			50			70			110			114.3
D8	电机轴径	F7	8			14			19			22			35
D9	电机安装孔分布圆		46			70			90			145			200
D10	安装螺孔		M4×10			M5×12			M6×15			M8×20			M10×25
Q1	输入法兰	□	40			60			80			120			175
L1	键长		15			25			30			40			65
L2	键到轴端距离		4			2.5			3			5			7.5
L3	轴长(自定位圆)		23			30			36			50			80
L4	轴长(自端面)		26			35			40			55			87
L5	躯体长		38	50.7	63.2	47	60.5	74	60	78.5	96	99.5	126.5	154	173.5	223	263.5
L6	法兰厚度		24.3			32			44			39			25
L7	减速机总长		88.5	101	113.5	114	127.5	141	144	162.5	180	193.5	220.5	248	285.5	335	375.5
L8	定位凸台厚度		2			3			3			4			5
L9	电机定位深度		6			6.5			6.5			6.5			3.5
L10	电机轴长		25			30			40			55			79
B1	键宽		3			5			6			8			12
H1	键高		11.2			16			22.5			28			43
H	安装法兰厚度		6			8			10			14			15
Z	定位孔		M3×9			M5×12			M6×16			M10×22			M16×30

注：角标<1>在输出速度为100rpm时，作用于输出轴中心位置之容许径向力及轴向力。
L6=适配器长度，电机不同，L10的尺寸会有所变化，适配器将不同。
角标2）i=10时，D6=φ120；角标3）i=10时，L5=178，L7=290。
