FL-2分流器（1-1000A）

一.产品用途：分流器广泛用于扩大仪表测量电流范围，均可用于通讯系统电子整机自动化控制的

电源等回路作限流.均流.取样.检测作用，使用条件为 B组。

二.主要技术参数：   0510-82845021      15161522622

1.准确度等级：5~4000A:0.5 级,5000A~10000A:1 级。

2.使用环境条件：  -40~+60℃，相对湿度≤95%（35℃）

3.耐机械性能：能承受加速度为 70米/秒及冲击频率每分钟

80~120次 6小时的运输颠震。

4.超载性能：额定电流 120%，2小时。

5.电压降：50mV,75mV,100mV,200mV,300mV.

6.负载下发热：温升变化趋稳定电流50A以下不超过80℃。额定电流50A以

上不超过120℃。

三.分流器型号表示规则：

                     FL-2      200A      75mV      0.5％

                   （型号）  （电流）  （压降）   （精度）

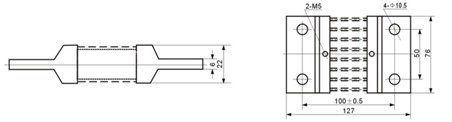

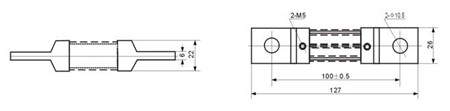

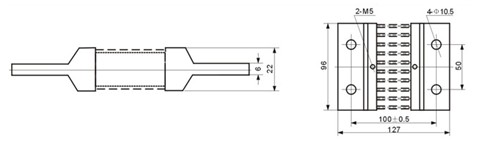

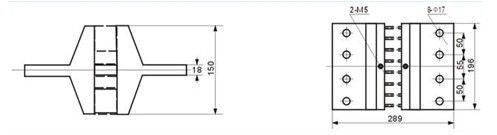

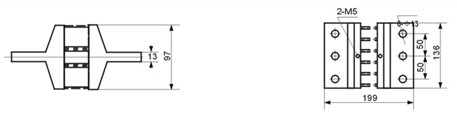

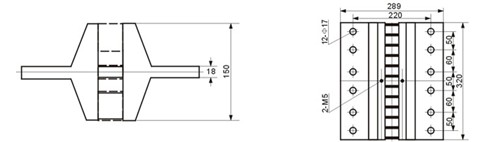

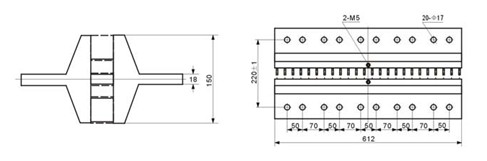

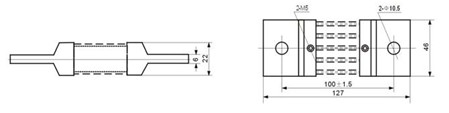

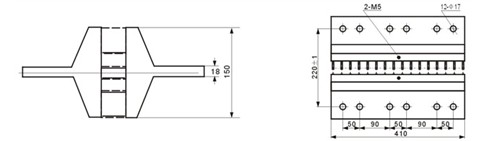

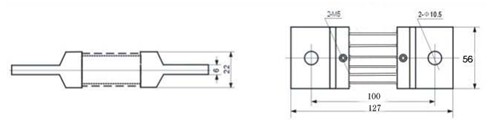

四：外观尺寸图：
