GC-9860-DL电力变压器油分析系统

GC-8860电力变压器油色谱

执行标准：

GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
GB/T 7252-2001《变压器油中溶解气体分析和判断导则》
DL/T 722-2000《变压器油中溶解气体分析和判断导则》

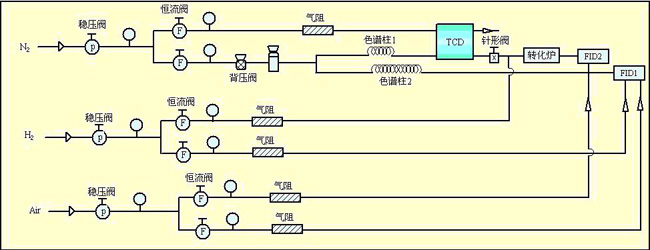

系统流程图：

性能指标：

(1)最小检测量：一次进样，进样量为1mL时，油中最小检测浓度:

(2)定性重复性：偏差≤1％
(3)定量重复性：偏差≤3％

系统配置：

1)GC-8860气相色谱仪    (2)GC-8860 电力专用色谱工作站
(3)脱气装置(振荡仪)    (4)氢气发生器
(5)低噪音空气泵        (6)标准气体    (7)高纯氮气

8860色谱及软件简介

全中文界面，直观、简单气相色谱仪的操作

    GC-2000III型气相色谱仪显示部分采用可容纳大信息量的大型液晶显示器（320×240点阵图形显示），气相色谱仪的设置提示采用全中文，图解式人机对话方式，可在短时间内设定分析条件。
    功能键（F1－F5），将使用频率高的功能键设定在窗体画面上，通过功能键的操作能更为便捷。

自动识别检测器和参数的设定

    气相色谱仪开机后能自动识别仪器当前的检测器配置（FID TCD），并根据当前检测器自动分配加热单元及检测器的基本参数的设置。

同时保存十套分析参数

    通过文件方式保存十套分析参数，可在断电的情况下长期保存；并能对文件进行调用、初始化和保存操作。

外部扩展控制接口

    外部扩展接口能同时接入最多八个用户自定义的控制单元（如：电子阀），通过仪器事件或手动方式控制。
*事件控制方式： 通过设置事件表（及时间程序控制表）进行实时控制接口的开、关状态；并通过运行事件表监测运行接口的状态。
*手动控制方式： 通过仪器键盘简单操作能控制接口的开、关状态。

高性能检测器

*火焰离子化检测器（FID）－高灵敏度有机化合物分析的标准检测器。
*热导检测器（TCD）－分析永久气体和低碳有机物的通用检测器。
