| 类型 |
袋式除尘器 |
林格曼黑度 |
1级 |
| 品牌 |
诺和 |
型号 |
齐全 |
| 脱硫率 |
99.5（%） |
除尘率 |
99.8（%） |
| 出口含尘浓度 |
小于5（g/Nm3） |
使用温度范围 |
90-300（℃） |
| 处理风量 |
3000-150000（m3/h） |
过滤速度 |
1.0-2.5（m/min） |
DMB型布袋除尘器结构组成

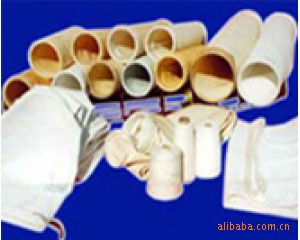

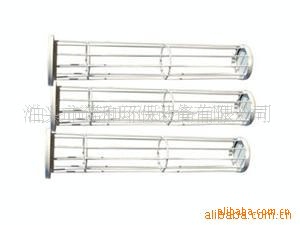

除尘器出灰斗、进排风道、过滤室（中、下箱体）、清洁室、滤袋及框架（袋笼骨）、手动进风阀，气动蝶阀、脉冲清灰机构等。
布袋除尘器工作原理
布袋除尘器是基于过滤原理的过滤式除尘设备，利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。
除尘过程：含尘气体由进气口进入中部箱体，从袋外进入布袋内，粉尘被阻挡在滤袋外的表面，净化的空气进入袋内，再由布袋上部进入上箱体，最后由排气管排出。
布袋除尘特点
优点：
(1)、排出的粉尘浓度低，一般都低于50mg/Nm3，甚至可以小于20mg/Nm3。对低硫煤和灰份高的煤，用电除尘器要达到这么低的浓度是十分困难的，或要增加较多的投资（即较常规的3电场要扩大至4-6电场）。
(2)、排出的浓度不受粉尘比电阻、浓度、粒度等性质的影响。锅炉负荷变化、烟气量波动对布袋除尘器出口排放浓度的影响不大。
(3)、一般布袋除尘器采用分室结构，并在设计中留有余量。除尘器分室可轮换检修，而不影响锅炉的运行。因此，对锅炉设备可用率的影响接近为零。
(4)、由于布袋除尘器捕集微细粉尘更有效，它除去飞灰中所含稀有金属微粒比电除尘除去的多，而且对PM10、PM2.5微细粉尘能有效去除，减少对周围人群身体健康的危害。
(5)、布袋除尘器结构和维护均较简单。
(6)、作为布袋除尘器的关键问题——滤料材质，现在也有突破，使用寿命一般在2年以上，实际上已有可达4-6年的实绩。
(7)、在干式、半干式脱硫系统中，有进一步减少烟气所含SO2的作用。
缺点：
(1)、需要经常保持正确地运行和维护布袋除尘器。
(2)、在锅炉点炉、停炉等情况下，必须严格按照正确的操作程序启动和关停布袋除尘器。
(3)、需要注意控制烟气温度不超过滤料所能耐受的程度，同时不低于酸露点。
(4)、损失比电除尘器的大，一般为1200～1800Pa左右（这和使用多管旋风除尘器或普通文丘里除尘器相当）。2.1型号：BMD-160
2.2清灰方法：低压脉冲喷吹(喷吹压力P=0.25MPa)；
2.3滤袋尺寸及数量：Φ125×4000×160条；
2.4滤袋材质：500g/m2涤纶针刺毡；
2.5过滤速度：1.73m/min-2.4m/min；
2.6总过滤面积：250M2(单袋过滤面积1.5m2)；
2.7处理风量：25900m3/h-36000M3/h
2.8设备阻力：800Pa-1200Pa；
2.9控制仪：电子脉冲时序控制仪；
2.10除尘率99%，净化后空气含尘浓度<2mg/m3；
2.11压气耗量：0.6M3/min。
价格：（23万元）异型规格另行计价
技 术 性 能 表
a | 型 号 | 过滤面积(米2) | 圈数(圈) | 袋数(袋) | 袋长(米) | 处 理 风 量 | 工作阻力
(毫米水柱) | 过滤风速V(米/分) | 过滤风量
(Q米3/小时) | 1 | MW-30-5 | AB | 50 | 1 | 30 | 2.4 | 1-1.5 2-2.5 | 3000-4500
6000-7500 | 80-120
110-150 | 2 | MW-30-7 | AB | 70 | 1 | 30 | 2.3 | 1-1.5
2-2.5 | 4200-6300
8400-10500 | 80-120
110-150 | 3 | MW-30-9 | AB | 90 | 1 | 30 | 4 | 1-1.5
2-2.5 | 5400-8100
10800-13500 | 80-120
110-150 | 4 | MW-30-11 | AB | 115 | 1 | 30 | 4.8 | 1-1.5
2-2.5 | 6600-9900
13200-16500 | 80-120
110-150 | 5 | MW-66-12 | AB | 120 | 2 | 66 | 2.4 | 1-1.5
2-2.5 | 7200-10800
14400-18000 | 80-120
110-150 | 6 | MW-66-16 | AB | 160 | 2 | 66 | 3.2 | 1-1.5
2-2.5 | 9600-14400
19200-24000 | 80-120
110-150 | 7 | MW-66-20 | AB | 200 | 2 | 66 | 4 | 1-1.5
2-2.5 | 12000-18000
24000-30000 | 80-120
110-150 | 8 | MW-66-25 | AB | 250 | 2 | 66 | 4.8 | 1-1.5
2-2.5 | 15000-22500
30000-37500 | 80-120
110-150 |
a | 型 号 | 反吹风机 | 反 吹 风 机配 用 电 机 | 微振回转电 机 | 主 机重 量(吨) | 1 | MW-30-5 | AB | 9.19风机N0.4A | Y100L-2电机
N=3KW | Y100L-6
N=1.5KW | -4.5 | 2 | MW-30-7 | AB | 9.19风机N0.4A | Y100L-2电机N=3KW | Y100L-6
N=1.5KW | -4.8 | 3 | MW-30-9 | AB | 9.19风机N0.4A | Y100L-2电机
N=3KW | Y100L-6
N=1.5KW | -5.1 | 4 | MW-30-11 | AB | 9.19风机N0.4A | Y100L-2电机N=3KW | Y100L-6
N=1.5KW | -5.4 | 5 | MW-66-12 | AB | 9-19风机No45A | Y123S-2电机
N=5.5KW | Y100L-6
N=1.5KW | -6.5 | 6 | MW-66-16 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y100L-6
N=1.5KW | -7.5 | 7 | MW-66-20 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y100L-6
N=1.5KW | -7.8 | 8 | MW-66-25 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y100L-6
N=1.5KW | -10 |
技 术 性 能 表 a | 型 号 | 过滤面积(米2) | 圈数(圈) | 袋数(袋) | 袋长(米) | 处 理 风 量 | 工作阻力
(毫米水柱) | 过滤风速V(米/分) | 过滤风量
(Q米3/小时) | 9 | MW-128-24 | AB | 240 | 3 | 128 | 2.4 | 1-1.5
2-2.5 | 14400-21660
28800-36000 | 80-120
110-150 | 10 | MW-128-32 | AB | 320 | 3 | 128 | 3.2 | 1-1.5
2-2.5 | 19200-28800
38400-48000 | 80-120
110-150 | 11 | MW-128-40 | AB | 400 | 3 | 128 | 4 | 1-1.5
2-2.5 | 24000-36000
48000-60000 | 80-120
110-150 | 12 | MW-128-48 | AB | 480 | 3 | 128 | 4.8 | 1-1.5
2-2.5 | 28800-43200
57600-72000 | 80-120
110-150 | 13 | MW-210-40 | AB | 400 | 4 | 210 | 2.4 | 1-1.5
2-2.5 | 24000-36000
48000-60000 | 80-120
110-150 | 14 | MW-210-53 | AB | 530 | 4 | 210 | 3.2 | 1-1.5
2-2.5 | 31800-47700
63600-79500 | 80-120
110-150 | 15 | MW-210-66 | AB | 660 | 4 | 210 | 4 | 1-1.5
2-2.5 | 39600-39400
79200-99000 | 80-120
110-150 | 16 | MW-210-79 | AB | 790 | 4 | 210 | 4.8 | 1-1.5
2-2.5 | 47400-71100
94820-118500 | 80-120
110-150 | 17 | MW-210-100 | AB | 1000 | 4 | 210 | 6 | 1-1.5
2-2.5 | 60000-90000
118600-150000 | 80-120
110-150 |
| a | 型 号 | 反吹风机 | 反 吹 风 机配 用 电 机 | 微 振 回 转电 机 | 主机重量 (吨） | 9 | MW-128-24 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -10.6 | 10 | MW-128-32 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -11.8 | 11 | MW-128-40 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -12.7 | 12 | MW-128-48 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -13.4 | 13 | MW-210-40 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -14.4 | 14 | MW-210-53 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -15.0 | 15 | MW-210-66 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -18.0 | 16 | MW-210-79 | AB | 9-19风机No45A | Y123S-2电机N=5.5KW | Y112M-6电机N=2.2KW | -19.0 | 17 | MW-210-100 | AB | 9-19风机No4.5A | Y132S-2电机N=75KW | Y112M-6电机N=2.2KW | -23 |
|
