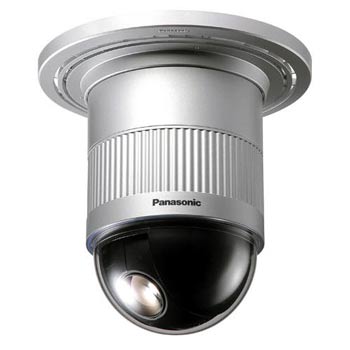

WV-CS570/WV-CS574
产品概述
WV-CS570室内高速球系列，它全新的基于每个像素的160倍动态范围，带有不分区域的自然对比度图像校正调整功能，可对随时可能发生的对比度变化进行调整，从而***地显示整个区域中以及各个位置上的物体。
WV-CS570室内高速球系列产品采用一体化设计，精致小巧，仅110 mm，内置22倍率的光学变焦镜头和一体化小型高速云台。
510线水平分辨率（High Position时）带来质量***的彩***像。超高灵敏度使它在低至1 Lux的情况下也能工作，同时图像保持功能可防止迅速移动造成的图像模糊现象。
WV-CS570预置位置***多可达32个。在预置模式下，摄像机可以***高300?/秒的速度从一个位置移动至下一个位置，同时图像保持功能可防止迅速移动造成的图像模糊现象。
隐私区遮挡功能能够屏蔽不宜显示的图像。巡视学习功能可记忆并重复对摄像机的手动操所。数字移动检测功能可以自动觉察图像中的移动。诸如此类的***功能使得监控工作变得轻而易举。WV-CS570系列集特殊性能和广泛的功能于一身，在各种应用环境中都能提供可靠的彩***像监控。
产品特性
- 水平清晰度：彩色时510线
- ***低照度：彩色1.0Lux
- 22倍光学变焦，10倍电子变焦
- 支持控制协议：Panasonic，Pelco P
技术指标
|
型号 |
WV-CS570 |
WV-CS574CH |
|
|
感像装置 |
752(H)x582(V)，1/4"，行间转移CCD |
||
|
扫描范围 |
3.65(H)x2.71(V)mm |
||
|
同步 |
内同步 / 多工同轴垂直驱动(VD2)/电源同步 |
||
|
视频输出 |
1.0V [p-p] PAL复合信号 / 75Ω |
||
|
水平清晰度 |
彩色模式 |
510线 |
|
|
动态范围 |
54dB(第3代超级动态，开) |
||
|
信噪比 |
50dB(AGC开，加重，开) |
||
|
***低照度 |
彩色 |
1.0Lux |
|
|
镜头 |
变焦比例 |
光学 22 倍 |
|
| 焦距 | 3.79~83.4mm | ||
| ***大光圈比 | 1:1.6~3.0 | ||
| 物距 | 1.5m | ||
| 光圈范围 | F1.4~22,关闭 | ||
| 视角 |
水平：2.6°~52.3° 垂直：2.0°~40° |
||
|
电源 |
AC 220V |
AC 24V | |
|
电源功耗 |
15瓦 |
13瓦 | |
|
工作环境温度 |
-10℃ ~ +50℃ |
||
|
尺寸 |
ø120(D)×191(H)mm |
||
|
重量(约) |
2000g |
||
| 外观 |
摄像机：压铸铝，外壳烤漆（漆色：精制银901） 半球罩：清晰聚碳酸酯 |
||
| 主要功能 | |
| 控制方式 | 多工同轴，RS485 |
| 控制功能 | 旋转/俯仰，变焦/聚焦，256个预置位，基点位置，巡视位置 |
| AGC | 开（低/中/高），关 |
| 字符显示 | 开，关（预置ID），摄像机ID，区域名称，16位字符） |
| 变焦速度 | 手动模式下约6秒 |
| 变焦比控制 | 1~300倍 |
| 密码锁定 | 全部菜单 |
| 自动聚焦 | 手动/自动（旋转，俯仰，变焦连接） |
| 光圈 | ALC/手动 |
| 电子快门 | 关闭（1/50），自动，1/120，1/250，1/500，1/1000，1/3000，1/4000，1/10000秒 |
| 电子灵敏度提升 | ***大32倍 |
| 自动模式 | 关闭，顺序，排序，自动旋转，巡视，自动跟踪 |
| 自动旋转键 | 顺序，排序，自动旋转，巡视，自动跟踪 |
| 数字翻转 | 开/关 |
| 第3代超级动态 | 开/关 |
| 移动检测 | 开/模式1/模式2 |
| 报警输入/输出 | 4 路输入，2 路输出 |
| 黑白模式转换 | 自动/开/关 |
| 隐私区 | 开/关(8个区) |
| 巡视 | 停止/播放/学习 |
| 清洁 | 开/关 |
| 图像保持 | 开/关 |
| 自动图像稳定 | 开/关 |
| 场景选择设置 | 室内低/室内高/室外低/室外高 |
| 语言设置 | 中文 |
| 旋转和俯仰 | |
| 旋转范围 | 360°无极 |
| 旋转模式 | 手动/自动/手动预置位调用/顺序预置位切换 |
| 旋转速度 | 手动：0.065°/秒~120°/秒，8级，16级，64级，预置位：400°/秒 |
| 俯仰角度 | -5°~185°（水平-垂直-水平） |
| 俯仰模式 | 手动/手动预置位调用/顺序预置位切换 |
| 俯仰速度 | 手动：0.065°/秒~120°/秒，8级，16级，64级，预置位：400°/秒 |
