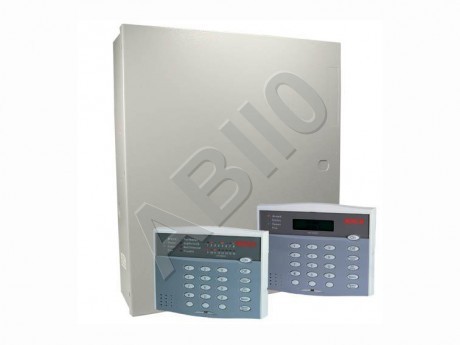

- 产品名称：DS7400Xi-CHI 报警通信控制主机
- 产品型号：DS7400Xi-CHI
- 产品规格：报警通信控制主机
- 产品简介：DS7400Xi是一种大防区的报警控制主机，主机自带8个防区，***多可扩展到248个；具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统，在这里就DS7400Xi报警主机的功能、系统配置、以及实际应用作一归纳，给工程商在系统设计时提供方便。
主要功能：
自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
总线长度达1.6km(Ф1.0mm2)。可接总线放大器以延长总线长度。
可接15个键盘，分为8个***分区，可分别***布防/撤防。
有200组个人操作密码；30种可编程防区功能。

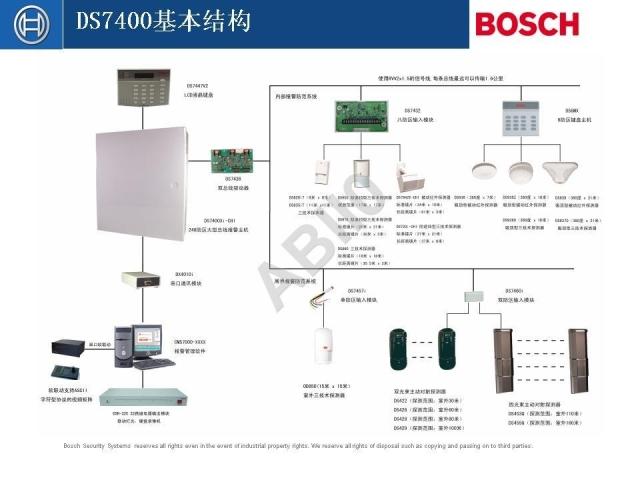

可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457i、双防区扩展模块DS7460i、带输出的单防区扩展模块DS7465i及带地址码的探测器。
辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。
一.主要功能
自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。
总线总长度达2.0km(Ф1.5mm)。
可接15个键盘，分为8个***分区，可分别***布防/撤防。
有200组个人操作密码；30种可编程防区功能。
可选择多种防区扩展模块：有八防区扩展模块DS7432、单防区扩展模块DS7457i、双防区扩展模块DS7460i、三防区键盘DS3MX、六防区键盘DS6MX、带输出的单防区扩展模块DS7465i及带地址码的探测器。
辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
可通过PSTN与报4010警中心连接，支持4+2、Contact ID等多种通讯格式。
可实现键盘编程或远程遥控编程。
支持无线扩充功能：2个无线***，112个无线探测器或按钮，5个无线键盘。
二．电性能指标
输入功率：AC18V，50W，50Hz/60Hz
辅助输出功率：DC12V，***大1.0A
备用电源：12V，7.0AH
主机板耗电：静态175mA
报警状态250mA
报警输出口：DC12V，1.75A
可编程输出口1
可编程输出口2
总共可接15个键盘，使用Ф1.0mm非屏蔽键盘总线，长度为350m，
键盘总线总长度不得大于1830m。
外观尺寸:365×310×85mm
技术规格：
存放 / 工作温度
·0°--- +49°C
通讯器
·向两个电话号码发出单、双和备份报告。通讯格式有：3/1、3/1带扩展、3/1带奇偶、3/1带扩展带奇偶、4/1、4/2、BFSK、Contact ID、SIA数字通讯格式、寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。
·FCC的注册号码为：ESVUSA-75333-AL-E
·通讯当量为：0.1B
防雷电保护
·MOV元件和火花隙可防闪电和静电。
盗警/火警防区输入
·回路总数：自带8个回路
·终端电阻：2.21KW
键盘
·键盘数量：15个
·每条导线的***大长度为：300m
·串联时，键盘之间的***大距离为300m
·系统的总导线长度***大为：1800m
·线材要求：4芯线，0.8-1.0mm
·注：每300米长的导线上***多连接2个键盘
电源
·电源输入：18VAC，50VA，50Hz或60Hz
·总电源输出：12VDC，2.5A
·键盘电源：12VDC，1.0A
·可选待机电池 (D1272) ：12V，7.0AH (可支持35AH)
输出
·系统提供3个***可编的输出，它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。DS7400Xi-CHI可以由3个输出扩展到79个，如使用DSR-32B可扩展到256个输出。
·报警输出（继电器），一般为常开，与辅助电源相连为1.75A。
·可编程输出1，固态电流 ( ***大为1A) ，可用于报警、布防状态或进出控制。
·可编程输出2，固态电压( ***大0.5A)，可用于报警、?挤雷刺蚪隹刂啤?
DS7400XI-CHI总线式报警主机可选配件
- DX4010V2 外置式RS232/USB接口模块
- DS7430 单路总线驱动器
- DS7425 总线隔离器
- DS7426 MUX转RS485总线转换器
- DS7432 八输入远程模块（配合DS7436使用）
- DS7433 八输入模块（不可与DS7436一同使用）
- DS7460I 双防区总线式输入模块（与DS7436同用）
- DS7465I 单防区输入/输出模块（与DS7436使用）
- DSRF 无线配件（参考主机可选无线配件部份）
- DS7480 响铃监测模块
- DS7481 单路电话线监测器
- DX3010八输出继电器模块 注：无线型号“CHI”频率为315MHZ。选购配件时，注意选择同一频率系列
系统软件
- MCS7000-10000支持32台DS7400XI-CHI主机
