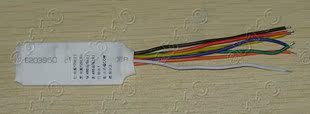

正面：
反面：
规格及参数
|
描述
|
ES-802 双防区带输出报警模块
|
|
尺寸
|
5．5厘米 x 2.3厘米 x 1.3厘米（长x宽x厚）
|
|
重量
|
10克
|
|
工作温度
|
-10℃ ∽ +50℃；0-85%湿度
|
|
工作电压
|
直流8.5 ∽ 20伏
|
|
工作电流
|
20毫安
|
|
报警电流
|
100毫安
|
|
防区
|
可接入2个常闭型（NC）探测设备
|
|
输出
|
带一个常开型（NO）报警输出， 24V/2A。
|
|
联网功能
|
可与AS系列报警主机连接
|
2. 接线说明
● 接线说明：
ES-802共有“黑、黄、绿、红、白、蓝、橙、灰、棕”9根连线，如果和总线连接，将 “红、黑”分别接电源的正负，
“绿、黄”分别接485总线A（正）B（负）,
“白、橙”分别接1号探测设备报警输出的常闭（NC）、2号探测设备报警输出的常闭（NC），“蓝”接两个探测设备的公共端，
“灰、棕”分别接电源负和***负。 图1：防区接线图
● 在同一台报警主机上使用时，每一个报警模块有自己的***地址，不能与其它报警模块的地址相同。地址范围及设定，请参考报警主机的安装或使用手册。
