不锈钢快速接头
材料:304 / 316
规格:1/2” ~ 6” : DN15~DN150
正常压力: 6.4mpa
适用温度： —20℃ ~ 232℃
适用介质：气体、水、油、及一些腐蚀性液体
连接方式：内螺纹、外螺纹、卡套、焊接、接软管、配法兰等

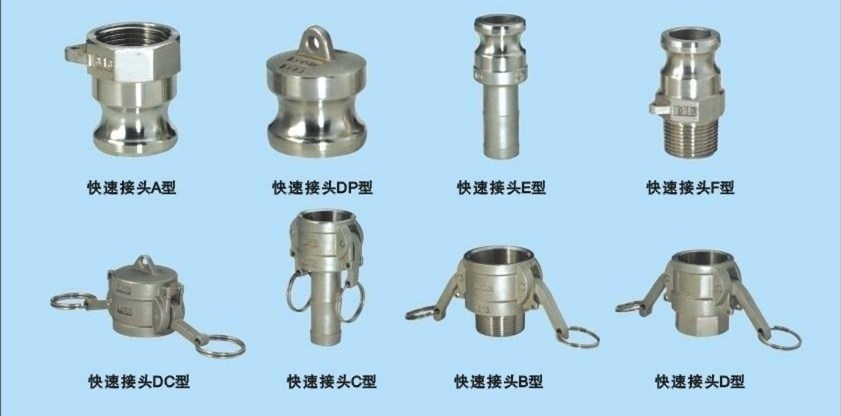

产品型号：A、B、C、D、E、F、DC、DP
快速接头说明：快速接头是一种既不需要工具又能实现迅速拆装的管接头。
快速接头特点：这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中，在急需经常拆装的管路中尤为适用。
液压快速接头是液压系统中用途广泛的一种管件，它具有不用专门工具即可迅速装拆液压管路的特点。带有密封装置的快速接头还具有防止液体外漏及空气进入的特点，快速接头适用于以油、水、空气为介质的场合,公称压力为10kg/cm，介质温度为-20℃，被广泛用于农业机械、矿山机械、工程机械、航空机械及其他机械之中。我公司生产的液压快速接头有A型,B型,C型,D型,F型,E型,DC型,DP型,其中B，C，E，F型都可以配法兰使用。
快速接头选型原则：
1.根据内管管径选双向型(如设备内管为3/4"，可选1-1/2"-3/4")
2.根据输送流体管管径选单向
3.根据说明书中各规格型号的参数，计算流量选型
4.快速接头份螺纹连接和法兰连接两种，如使用设备始终向一个方向旋转，可选择螺纹连接或法兰连接，外管螺纹分左右旋向，选择方法：站在装快速接头的方向看设备的旋向，选择外管螺纹旋向应和设备的旋向相反，半分版式法兰左右旋转均可。法兰连接分为两种：螺纹法兰(外管配内螺纹的法兰)和半分环式法兰，半分环式法兰适应于右、左方向旋转的设备。法兰的有关参数一般由用户提供，或注明按国标生产。
5.快速接头与输送管道不允许钢性连接，必须有一段软性管过渡连接，可选用我公司生产的不锈钢金属软管。
6.用户可提供以下参数，由我公司帮助选型：内管管径;设备直径、长度和宽度;转速、压力、温度;与设备的连接管径;输入、引出管管径;法兰尺寸;工作介质等。
|
快速接头A |
|||||||||||
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
|
A |
21.4 |
21.5 |
24 |
28 |
36 |
45.6 |
56.5 |
73 |
98 |
123 |
149.5 |
|
B |
38 |
38 |
46 |
56 |
58 |
64 |
80 |
71 |
74 |
82 |
84 |
|
C |
28 |
32 |
40 |
48 |
56 |
66 |
83 |
96 |
124 |
152 |
185 |
|
快速接头B |
|||||||||||
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
|
A |
14 |
21 |
25 |
31 |
38 |
50 |
61 |
75 |
100 |
125 |
149 |
|
B |
48 |
48.5 |
59 |
68 |
68 |
77 |
85 |
92 |
96 |
102 |
115 |
|
E |
31.5 |
31.5 |
38.5 |
46 |
46 |
52 |
54 |
58.5 |
57.5 |
62 |
70 |
|
快速接头C |
|||||||||||
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
|
A |
14 |
14 |
20 |
26 |
31 |
43 |
55 |
67 |
92 |
115 |
140 |
|
B |
91 |
91 |
103.5 |
116 |
121 |
135 |
132 |
164 |
161 |
185 |
212 |
|
D |
20 |
20 |
26 |
33 |
39 |
52 |
66 |
77 |
104.5 |
130 |
155 |
|
E |
31.5 |
31.5 |
38.5 |
46 |
46 |
52 |
54 |
58.5 |
57.5 |
60 |
70 |
|
快速接头D |
|||||||||||
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
|
A |
17 |
20 |
25 |
31 |
38 |
50 |
59 |
78 |
98 |
125 |
150 |
|
B |
46 |
48.5 |
59 |
68 |
68 |
77 |
84 |
91 |
94 |
100 |
116 |
|
C |
28 |
32 |
40 |
48 |
56 |
66 |
83 |
96 |
123.5 |
152 |
185 |
|
E |
31.5 |
31.5 |
38.5 |
46 |
46 |
52 |
54 |
58.5 |
57.5 |
60 |
70 |
