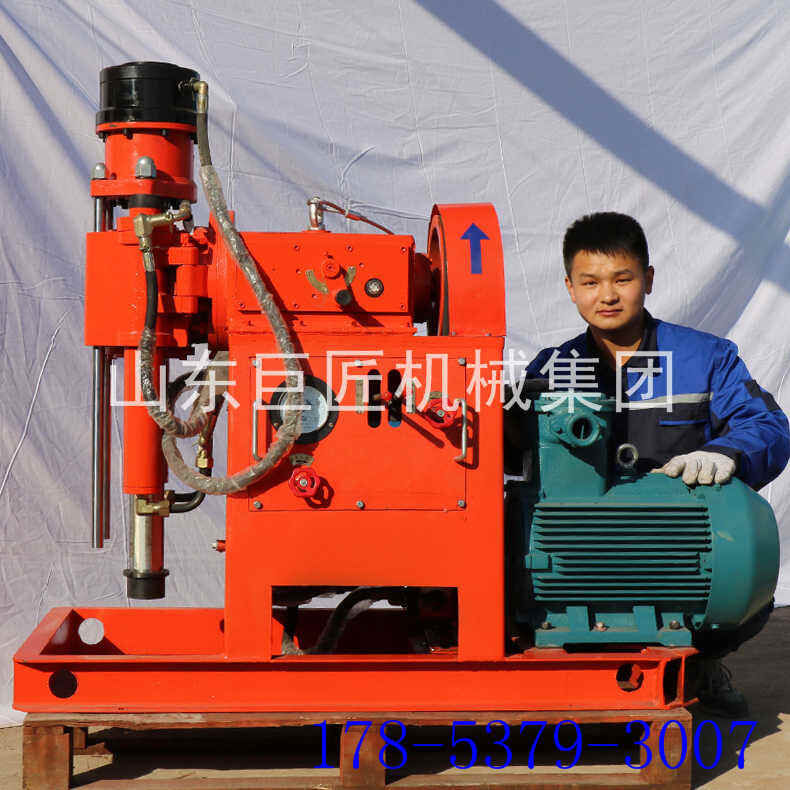

一、ZLJ-700煤矿用坑道钻机介绍
采用机械传动，结构简单、体积小、重量轻、操作方便、性能可靠，配有液压卡盘及液压给进油缸。
二、ZLJ-700煤矿用坑道钻机用途
主要用于矿井内部各种角度的探水、探煤、抽放***、防尘注水及其他用途的钻孔。亦可用于地面地质勘探、楼房地基加固及其他用途的钻孔。
三、ZLJ-700煤矿用坑道钻机参数
|
技术参数 |
ZLJ-700 |
|
|
立轴额定输出转矩 (N˙m) |
700 |
|
|
使用钻杆 |
(mm) |
φ42/50 |
|
钻孔深度 |
φ33.5钻杆（m） |
250/200 |
|
φ42钻杆（m） |
200 |
|
|
钻孔直径 |
开孔 (mm) |
φ108 |
|
终孔 (mm) |
≥φ76 |
|
|
立轴通径 |
× |
φ54 |
|
立轴转数 |
(rp/m) |
123/219/385 |
|
立轴行程 |
(mm) |
400 |
|
额定起拔力 |
(kN) |
50(10MPa时) |
|
额定推动力 |
(kN) |
30(10MPa时) |
|
钻孔角度范围 |
（。） |
0~3600 |
|
绞车提升能力 |
(kN) |
18/10/5.7 |
|
绞车单绳***层提升速度 |
(m/s) |
0.26/0.46/0.81 |
|
卷筒容绳量 |
(m) |
40 |
|
使用钢丝绳直径 |
(mm) |
φ11 |
|
弹簧卡盘使用压力 |
（MPa） |
8 |
|
弹簧卡盘***大夹紧力 |
(kN) |
50 |
|
使用油泵型号 |
|
YBC-16/160 |
|
油泵额定压力 |
（MPa） |
16 |
|
油泵额定流量 |
(L/min) |
16 |
|
电机 |
型号 |
YBK2-160M-4 |
|
功率(kW) |
11 |
|
|
转速(r/min) |
1460 |
|
|
额定电压（V） |
380/660 |
|
|
额定电流（A） |
26.6/13.1 |
|
|
质量 |
(kg) |
800 |
|
外形尺寸 |
(mm) |
1480×680×1290 |
