1功能特点

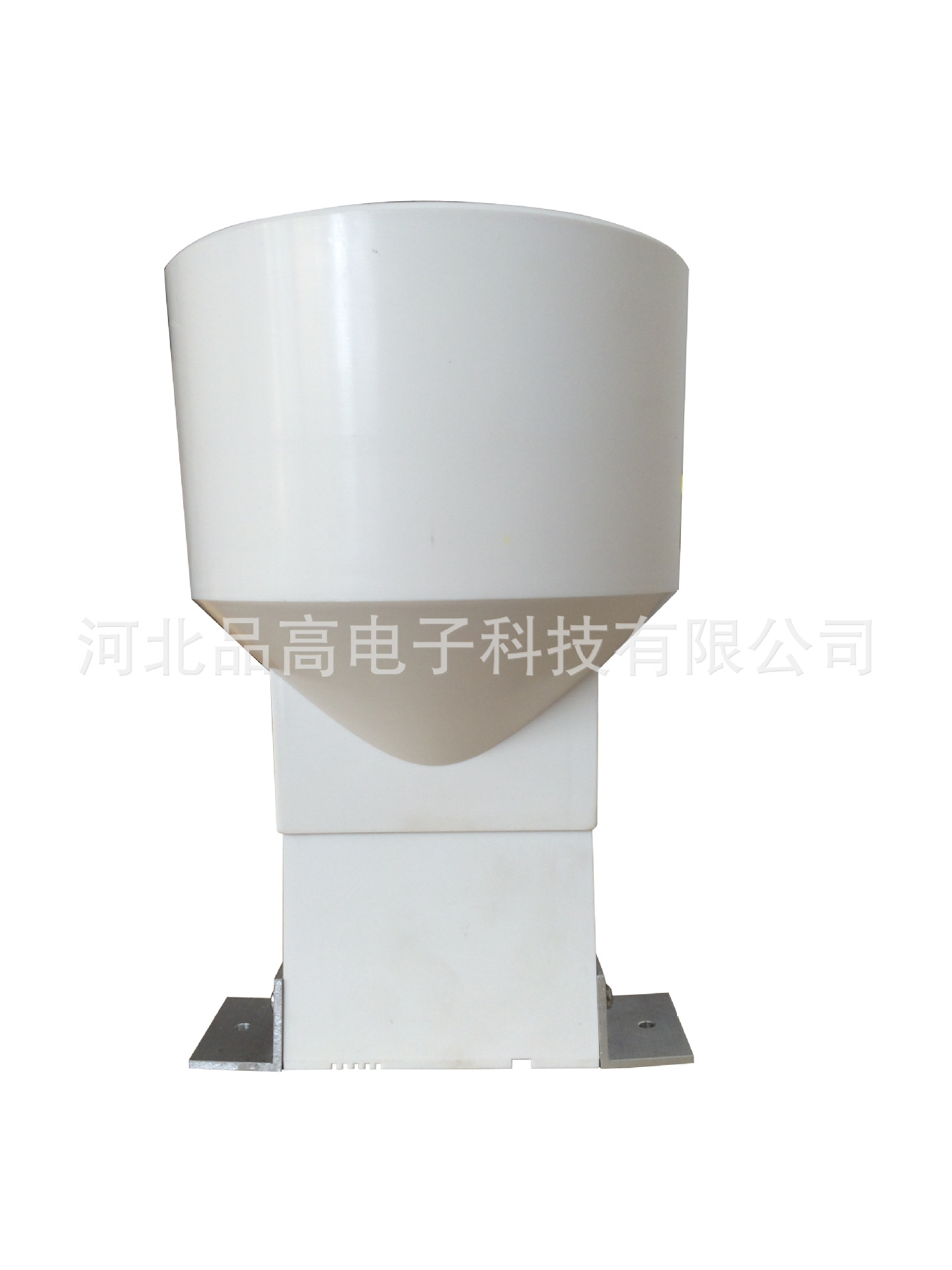

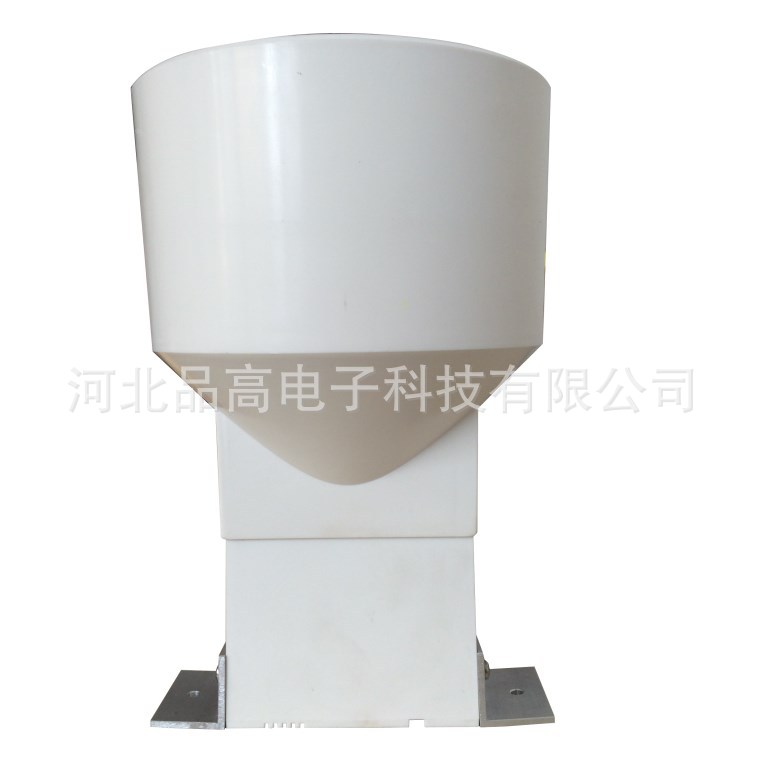

本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ160mm。雨量传感器用来测量地面降雨，雨量通过一个***，流入翻斗里，当翻斗流入一定量的雨水后，翻斗翻转，倒空翻斗里的水，翻斗又开始接水，翻斗的每次翻转动作通过干簧管转换成脉冲信号（1脉冲=0.2mm降水量）传输到采集系统。

雨量传感器是一种水文、气象仪器，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。可用于气象台（站）、水文站、农林、国防、野外测报站等有关部门，配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等。可为防洪、供水调度、电站水库水情管理提供原始数据。

2技术参数

乘水口径：￠159.6mm

环境温度：0～+60℃

分辨率：0.2mm

测量范围：0～4mm/min

测量允许误差：&plu***n;0.4mm（≤10mm）

              &plu***n;4%（>10mm）

输出信号：脉冲（1脉冲=0.2mm降水）

 可选RS485

★RS485型

供电电压：5-24v  DC

通讯协议：Modbus协议

★脉冲输出型

输出信号：脉冲

雨量值=脉冲数*0.2mm

★安装

（1）：将雨量传感器一侧的两个内六角螺钉取下；

（2）：将盛水桶取下并将黑色翻斗取出，将线缆从底盘侧孔穿入，并将两根线分别接在电路控制板上四针绿色端子的标号为3和4的端子上；

（3）：将控制板放入底盒中，对准两孔位，固定好电路板；

（4）：将盛水桶与底盒用螺钉固定；

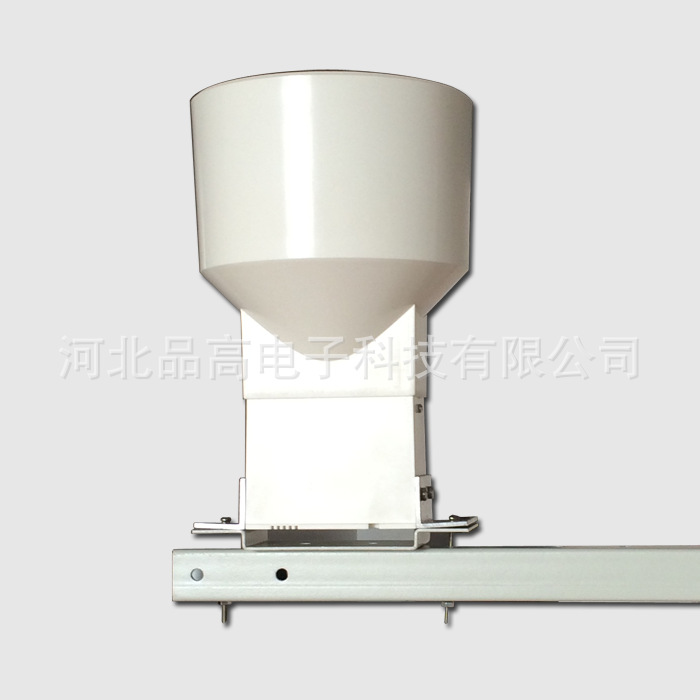

（5）：将雨量传感器固定在横臂上，用水平尺调整其达到水平位置即可。

★日常维护和***

（1）：仪器在使用过程中应每月一次进行维护***，以防风沙及其他因素影响正常使用，如遇到特殊环境，可根据实际情况进行维护。

（2）：观察盛水桶内是否有脏物，如有，需要将脏物清理干净。

（3）：取下盛水桶，观察黑色翻斗内是否有泥沙，如有，则将翻斗轻轻取出，然后将泥沙清洗干净（注意，清洗过程切勿弄湿控制板以及不能将翻斗一侧的长螺钉松动和移位）并将清洗后的翻斗用干净的布或面巾纸擦干净。再将翻斗放回原处轻轻拨动翻斗使其能正常翻转。

（4）：上述工作完毕，将盛水桶与底盘固定。

（5）：在冬季或长期不下雨时，应该将传感器外壳用塑料盖好，以防风沙堵塞传感器进水口。
