MPM4700型 液位变送器
产品概述
MPM4710型记录式变送器广泛应用于石油、化工、电力、水利、城市防洪、生活供水等行业。具有电池供电，无人值守连续运行的优点。可以连续记录水位或压力的变化，通过设置采集间隔，可以记录几天到几年的时间。超低功耗是它的***大特点，一节3.6V/2400mAh的AA电池可以连续工作几年时间。MPM4710 内置一个绝压传感器，在测量较浅的水位时，应考虑大气压力变化的影响，建议在水面再装一个MPM4710 Baro(大气压力表)记录大气的压力，然后由计算机计算两个***测量值的压力差即是水位值。读取数据时须将MPM4710变送器从测量点取回，然后取下尾帽，通过数据接口读取记录。
产品特点
•采用***新微处理器技术，使传感器的压力和温度信号具有更高的精度和分辨率。压力传感器的线性和温度误差全部进行了数字化补偿。
•非易失存贮器的使用确保了数据的安全性。
•单节3.6V/2400mAh锂电池供电，小于30uA的待机电流，支持长期采集。
•全不锈钢壳体，多道“O”型密封圈，电池更换和数据读取方便。
•完整记录压力、温度以及记录发生时的日期时间。
•灵活的记录间隔时间设置，***短为1秒，***大为255小时59分59秒。
•***多记录50000条完整记录。
•总线型RS485协议，随时可以通过通讯唤醒变送器进行设置和读取压力值、温度值以及记录操作。
•具有工厂***功能，可以在用户设置错误时通过软件***，降低维护费用。
•高可靠性设计，采用硬件看门狗和软件多重校验方法，减少系统死机。
•防护等级IP68，适于水下长期使用。
•-30℃～80℃宽温度范围内的高精度等级。
性能参数
电气连接
变送器尾部航空插头电气定义：
|
针脚 |
电气连接 |
|
1 |
RS485A |
|
2 |
RS485B |
|
3 |
GND |
|
其余针脚空 |
|
图1--变送器尾部
针脚3连接电路内部的GND。一般只需连接RS485A和RS485B即可。如果RS485线通信干扰较大，请连接GND线。

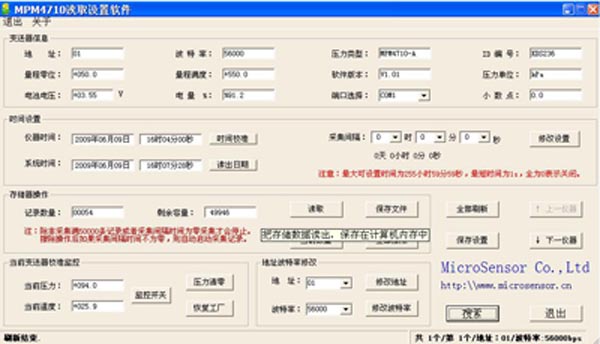

操作软件：
通过上位机软件客户可以校准变送器零位，查看电池电量，设置工作采集间隔，校准时间，读取记录，在线读取压力温度数据等操作。
选型指南：
|
MPM 4710
|
型记录式变送器
|
|||
|
|
量程
|
量程范围 kPa/MPa
|
||
|
(0 ～ X) k Pa
|
0 ～ 0.1 … 1. 1MPa （绝压）
|
|||
|
|
代号
|
输出信号
|
||
|
R4
|
RS485 接口
|
|||
|
|
代号
|
附加功能
|
||
|
A
|
绝压型
|
|||
|
|
|
|||
|
MPM4710
|
(0 ～ 600) k Pa
|
R 4
|
A
|
完整的型号规格
|
送器测量基准为绝压基准，工作时不需要电源和电缆连接。请注意如果测量受大气压影响较大，请选购一只大气压力记录仪，工作时两个记录仪配合工作。
