1 、称重传感器采用焊接密封，防护等级IP68 ，可在各种恶劣环境下使用 ；
2 、传感器满足 OIML R60 C3 的要求
3 、结构独特，可方便地安装在各种槽罐
4 、三种顶板结构（固定式、半浮动式 、浮动式）可以消除槽罐因热胀冷缩带来的称量误差
5 、支撑螺栓，防止设备倾覆
6 、安装简单、快速 ；
7 、维护方便，节约停机维护时间 ；
8 、适用于恶劣环境下槽罐的配料及过程称重控制 。
安装说明：
GNS-M02称重模块分为静载和动载两种形式，客户根据料罐的静/动状态来选择模块的形式。
（一）GNS-M02静载称重模块
<安装使用注意事项>
1、为保证搬运、运输过程中产品不受损伤，本模块出厂时顶板为锁紧状态，现场安装时应将锁紧螺母松开(约2-3mm)确保模块的正确使用。
2、 称重传感器的安装预紧力在出厂时已调整好，实际使用不可随意调整，确保称量的准确性。
(一) GNS-M02静载称重模块使用说明书

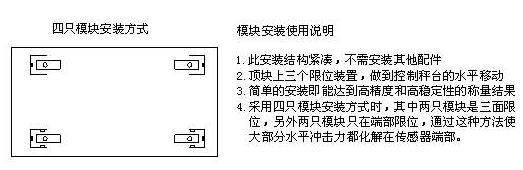

(二) GNS-M02动载称重模块使用说明书
特别注意：
和GNS-M02静载模块不同， 动载模块只有一种结构形式。它通过传感器承载压头的摇柱原理，在承受水平用力后向四周摇摆，系统稳定后，压头将自动***到原先的垂直受力位置，保证了称量精度和稳定性。
技术参数：
|
额定载荷 Rated capacities(Emax) |
0.3,0.5,1,2,3,5,10,15,20,25t |
|
灵敏度Sensitivity |
2.0&plu***n;0.002 mV/V |
|
综合误差 Total error |
&plu***n;0.02 %F.S |
|
蠕变(30分钟)Creep error(30min) |
&plu***n;0.02 %F.S |
|
零点平衡 Zero balance |
&plu***n;1 %F.S |
|
零点温度影响 TCO |
&plu***n;0.02 %F.S/10℃ |
|
输出温度影响 TC SPAN |
&plu***n;0.02 %F.S/10℃ |
|
输入阻抗 Input impedance |
400 &plu***n;10 Ω(ohms) |
|
输出阻抗 Output impedance |
350 &plu***n;2 Ω(ohms) |
|
绝缘电阻Insulation impedance |
≥5000MΩ |
|
温度补偿范围Temperature range,compensated |
-10℃～+40℃ |
|
工作温度范围 Temperature range,operating |
-30～+70℃ |
|
安全过载Maximum safe overload |
150 %F.S |
|
极限过载Ultimate overload |
200 %F.S |
|
推荐激励电压Excitation,recommend |
10~12 V DC |
|
***大激励电压Excitation maximum |
15 V DC |
|
密封等级 Protection Class |
IP68 |
|
材质 C***truction |
合金钢Alloy Steel 不锈钢stainless Steel |
|
电缆 Cable |
Length3m Diameter：φ6mm |
外形尺寸（mm)：
对应尺寸（mm):
|
额定载荷（t） |
W |
W1 |
W2 |
W3 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
H1 |
H2 |
MO |
D |
|
0.3,0.5,1,2,3 |
128 |
102 |
80 |
112 |
286 |
32 |
226 |
96 |
99 |
124 |
150 |
102 |
23 |
28 |
M10 |
Φ13 |
|
5 |
152 |
120 |
102 |
152 |
318 |
32 |
257 |
99 |
102 |
146 |
178 |
130 |
30 |
38 |
M16 |
Φ17 |
|
10 |
154 |
122 |
106 |
154 |
360 |
35 |
295 |
105 |
108 |
152 |
184 |
168 |
45 |
45 |
M20 |
Φ21 |
|
15,20 |
220 |
170 |
170 |
220 |
400 |
25 |
350 |
115 |
115 |
170 |
220 |
213 |
55 |
55 |
M24 |
Φ26 |
称重系统一般由一个固定模块，一个半浮动模块及若干浮动模块组成，半浮动模块必须安装在固定模块的对角；固定模块的安装点不会产生水平位移，因此在系统设计过程中，管道和电器连接部分应靠近该点,半浮动模块和浮动模块使系统能围绕固定点移动，消除容器变形对称重产生的影响。
（二）GNS-M02动载称重模块
产品说明：
1、称重传感器采用焊接密封，防护等级 IP68 ，可在各种恶劣环境下使用
2、传感器满足 OIML R60 C3 的要求
3、自稳定承压头设计，始终保持正确的加载位置，称量重复性好
4、安装简单、快速，维修方便，节约停机维护时间
5、适用于恶劣环境下槽罐的配料过程称重控制
6、适用于如滚道秤等有水平冲击力场合的称重
|

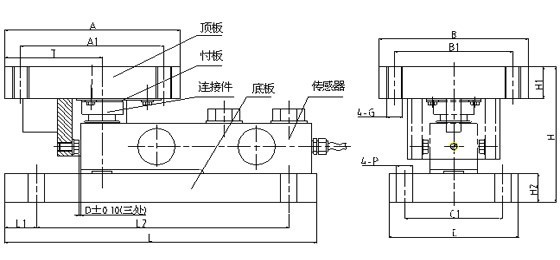

载荷对应参数(mm)： |
||||||||||||||||
|
