QLC系列测力显示器使用高速、高精度的24位专用A/D转换器采集型号，使用高速单片机对信号进行运算处理，小巧的铝合金外壳，能有效的防止撞击和外界干扰。测力显示器配有RS-232通讯接口;具有***瞬间的***大值，设定上下限报警等功能，并且可以和各种量程的力传感器配套，用户可根据需要灵活选择，另外，产品内置镍氢可充电池，可以用于无外接电源场合，它是各种测力实验机理想的配套仪表。
传感器安装方式：外置

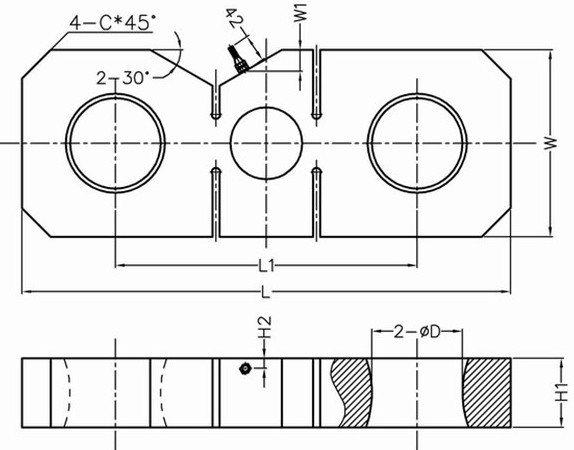

传感器外形尺寸：
10～150t:
对应尺寸：
|
量程（t） |
L |
L1 |
W |
W1 |
H1 |
H2 |
2-ΦD |
|
15、20、30 |
340 |
210 |
130 |
25 |
48 |
7 |
Φ63 |
|
50 |
620 |
438 |
171 |
25 |
47 |
11 |
Φ85.5 |
|
100、150 |
500 |
305 |
190 |
30 |
130 |
10 |
Φ97 |

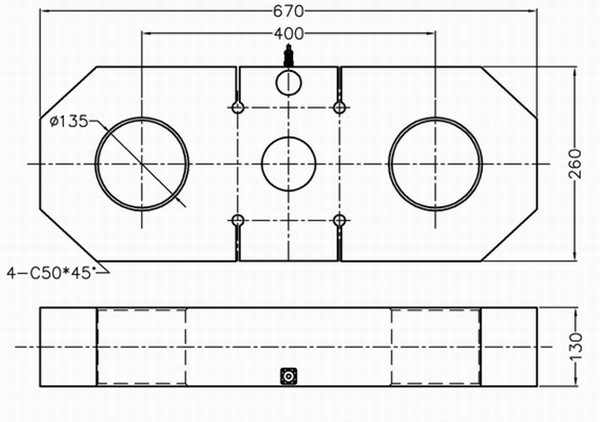

200t：
300t:
技术参数：
|
额定载荷 Rated capacities(Emax) |
15,20,30,50,100,150,200,300t |
|
灵敏度Sensitivity |
2.0&plu***n;0.002 mV/V |
|
综合误差 Total error |
&plu***n;0.05 %F.S |
|
蠕变(30分钟)Creep error(30min) |
&plu***n;0.02 %F.S |
|
零点平衡 Zero balance |
&plu***n;1%F.S |
|
零点温度影响 TCO |
&plu***n;0.02 %F.S/10℃ |
|
输出温度影响 TC SPAN |
&plu***n;0.02 %F.S/10℃ |
|
输入阻抗 Input impedance |
400&plu***n;20Ω(ohms) |
|
输出阻抗 Output impedance |
352&plu***n;3Ω(ohms) |
|
绝缘电阻Insulation impedance |
≥5000MΩ |
|
温度补偿范围Temperature range,compensated |
-10℃～+40℃ |
|
工作温度范围 Temperature range,operating |
-30～+70℃ |
|
安全过载Maximum safe overload |
120 %F.S |
|
极限过载Ultimate overload |
150 %F.S |
|
推荐激励电压Excitation,recommend |
10~12 V DC |
|
***大激励电压Excitation maximum |
15 V DC |
|
密封等级 Protection Class |
IP67 |
|
材质 C***truction |
合金钢Alloy Steel |
|
电缆 Cable |
Length3m Diameter：φ5mm |
