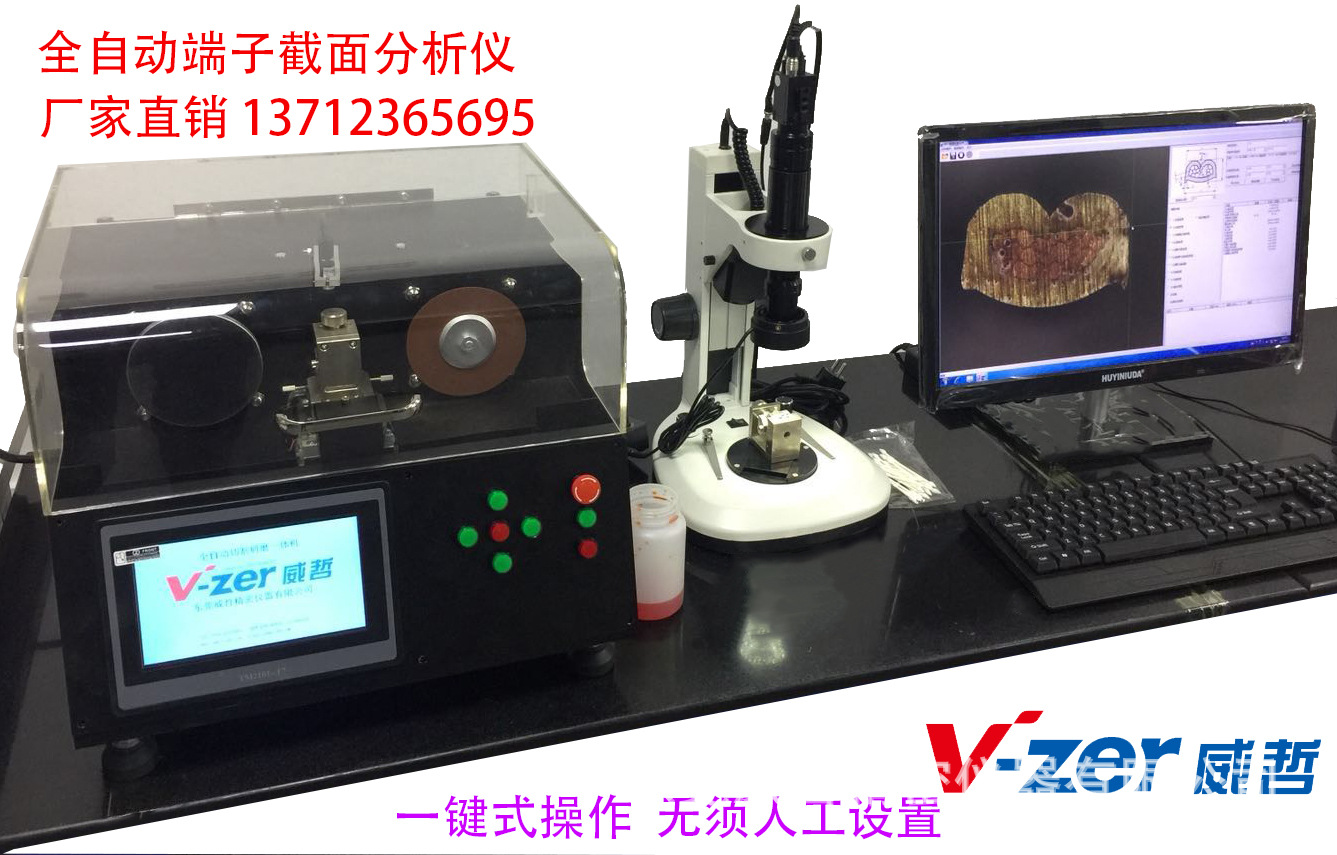

东莞威哲精密仪器有限公司推出***新款自动端子截面分析仪，此款线束端子剖面分析仪采用七寸触摸屏界面，智能切割及研磨，保证切割及研磨的平稳性，大大减少人员操作误差及时间。只需要输入产品直径，一键切割研磨。

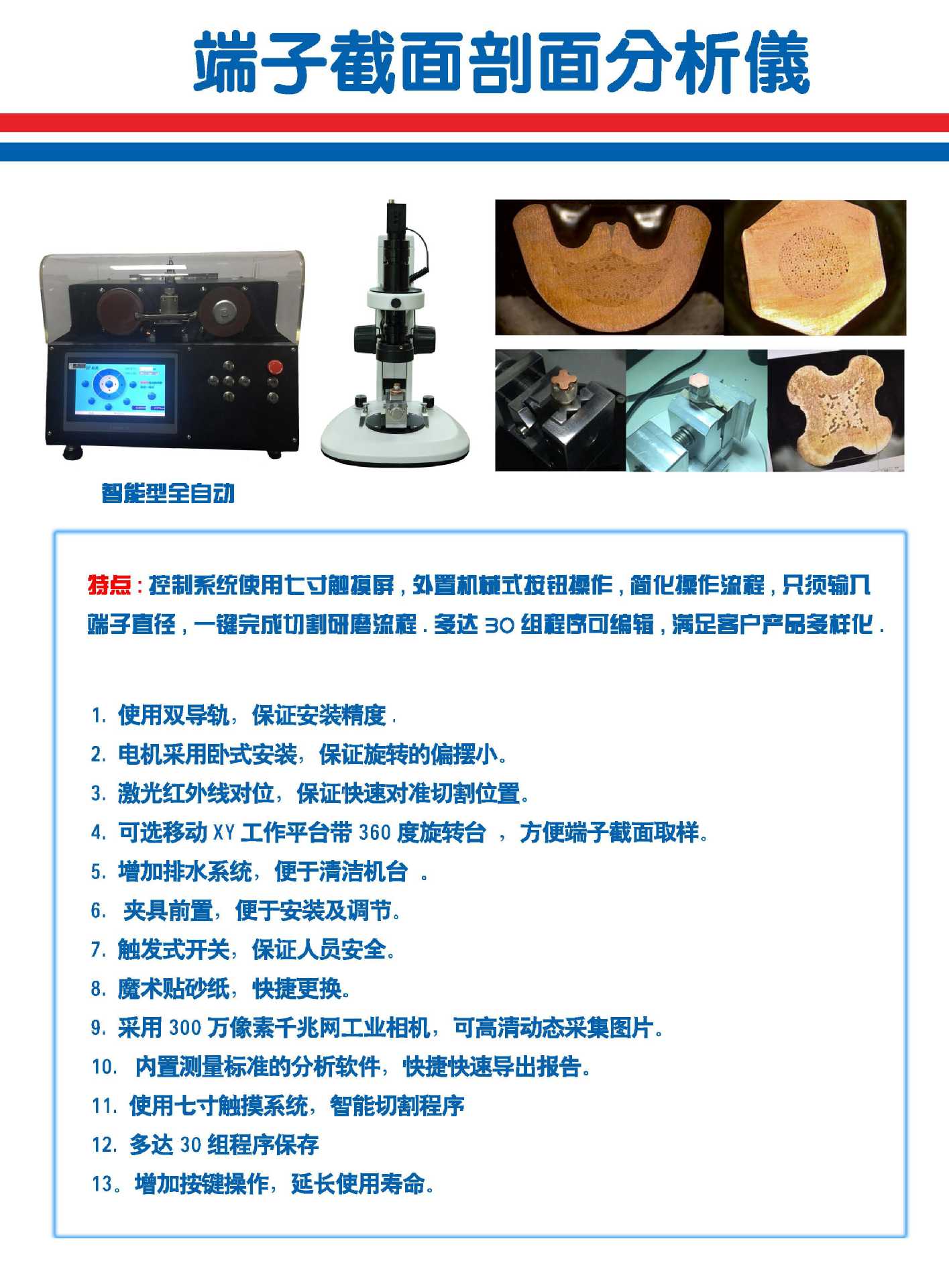

特点：
1.使用双导轨，保证安装精度.
2.电机采用卧式安装，保证旋转的偏摆小。
3.激光红外线对位，保证快速对准切割位置。
4.可选移动XY工作平台带360度旋转台 ，方便端子截面取样。
5.增加排水系统，便于清洁机台 。
6. 夹具前置，便于安装及调节。
7.触发式开关，保证人员安全。
8.魔术贴砂纸，快捷更换。
9.采用300万像素千兆网工业相机，可高清动态采集图片。
10. 内置测量标准的分析软件，快捷快速导出报告。
11.使用七寸触摸系统，智能切割程序
12.多达30组程序保存
13。增加按键操作，延长使用寿命。

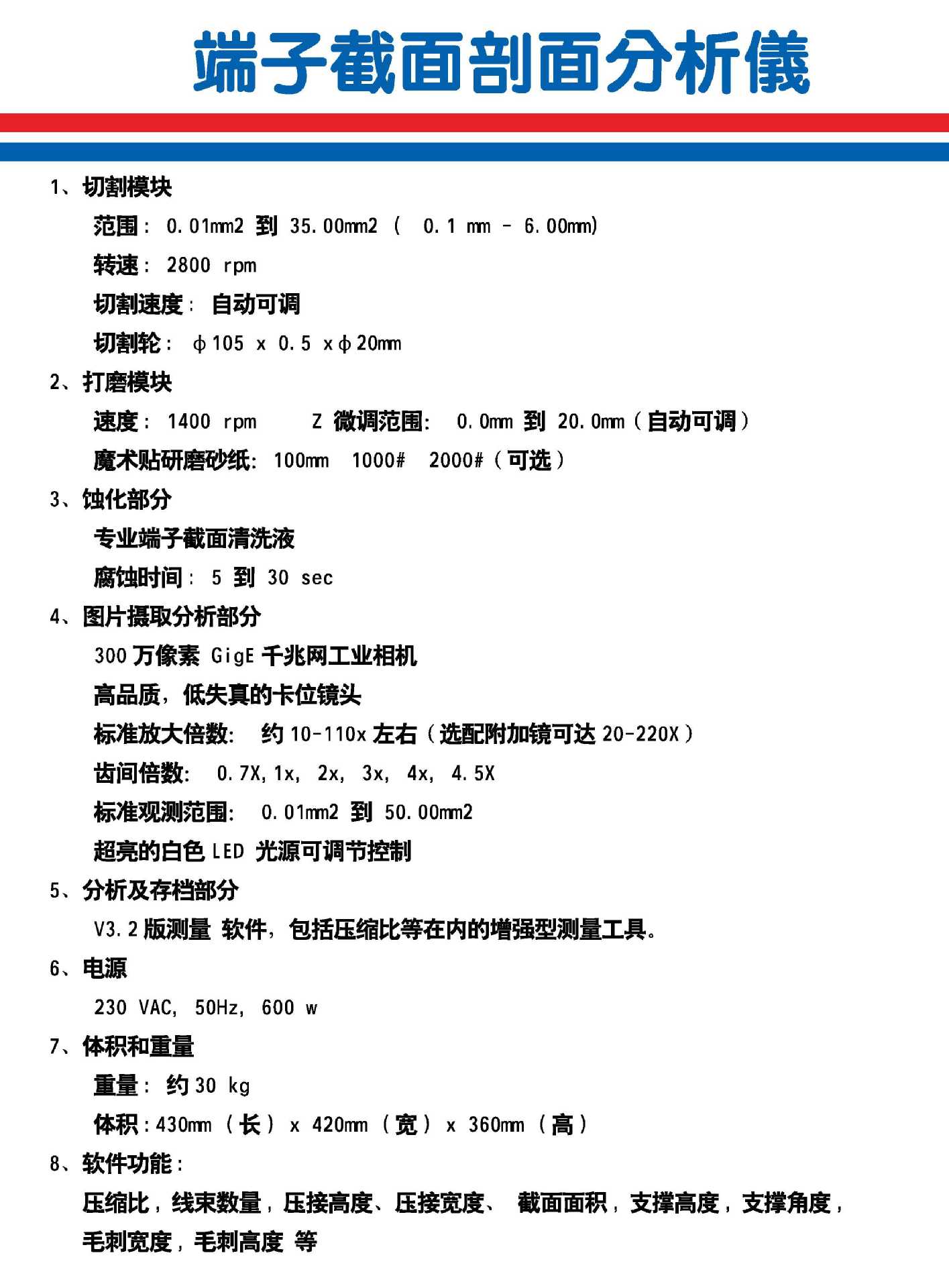

一、 主要技术指标
1、切割模块
范围: 0.01mm2 到 70.00mm2 (Ø 0.10mm - Ø 10.00mm)
? 转速: 2800 rpm
? 切割速度: 自动可调
? 切割轮: φ110 x 0.5 xφ20mm
2、打磨模块
? 速度: 1400 rpm
? Z 微调范围： 0.0mm 到 20.0mm（自动可调）
? 魔术贴研磨砂纸：100mm 1000# 2000#（可选）
3、蚀化部分
? ***端子截面清洗液
? 腐蚀时间: 5 到 30 sec
4、图片摄取分析部分
? 300万像素 GigE千兆网工业相机
? 高品质，低失真的卡位镜头
? 标准放大倍数： 约10-110x左右（选配附加镜可达20-220X）
? 齿间倍数： 0.7X,1x, 2x, 3x, 4x, 4.5X
? 标准观测范围： 0.01mm2 到 50.00mm2
? 超亮的白色LED 光源可调节控制
5、分析及存***分
V3.2版测量 软件，包括压缩比等在内的增强型测量工具。
6、电源
? 230 VAC, 50Hz, 600 w
7、体积和重量
? 重量: 约30 kg
? 体积: 500mm (长) x 350mm (宽) x 350mm (高)
8、软件功能:
压缩比,线束数量,、压接高度、压接宽度、 截面面积,支撑高度,支撑角度,毛刺宽度,毛刺高度 等
二、 设备标准配置
1. 自动切割研磨机 1台
2. 300万千兆网工业相机 1套 （或按客户要求选装）
3. 百万像素等级0.7X -4.5X可变倍工业镜头 1套
4. LED双光源可调支架 1套
5. LED可调表面光 1套
6. 端子专用夹具 1个
7. 110*0.5mm超薄进口切割片 5 张
8. 1000# / 2000# 魔术贴研磨砂纸 30张
9. 250ml端面腐蚀专用清洗液 1瓶
10. 无尘棉签 5包
11. 端子截面分析专用测量软件 1套
12. 高精度光学玻璃校正块 1片
13. 切割片更换扳手 2把
14. 不锈钢废料收集盘 1个
15. 除尘小毛刷 1把
16. 软件说明书 1本
17. 端子行业标准 （电子版） 若干
三、***服务及承诺
1 设备进厂验收要求
1.1对设备进行外观目视检查，核对实物和装箱单是否一致。
1.2对设备进行通电检查,以验证功能是否正常。
1.3安装调试，进行功能测试，整套仪器可以实现压接件的切割、打磨、腐蚀、显微成像和软件分析，并生成测试报告，且测试报告中至少包含空隙率计算、压接高度、压接宽度、截面面积等指标。
2 质量保证
2.1 提供设备一年免费保修期(包括零、配件的产品质量问题)。
2.2 如产品出现质量问题，在48小时之内到用户方维修。
2.3 设备进厂后15个工作日内，供货方负责对买方的设备操作人员进行技术业务培训。要求对该设备基本原理、技术性能和正确操作使用进行系统性培训，确保买方的人员能熟练使用和应用该设备。
2.4买方在设备使用过程中遇到技术问题或疑难问题时，供货方能及时予以指导，并提供不定期的技术培训。
2.5 保修期后，提供该设备的终身维修服务。
