产品使用说明书：
同心和激光冷水机控制器
产品技术手册
名称：同心和冷水机控制器
型号：TXH561
规格：单系统
*******************************************
使用前请仔细阅读，如有任何疑问请致电我公司：02787900588
*******注：五芯线中蓝绿是信号线跟东露阳一样的接线，接激光电源，其余三根不管；另外粗的三根接电源（火地零）*****************************************
一、 概述
本控制器适宜于单系统风冷冷水机组. 控制器由主板和显示面板组成. 具有功能***，可靠性高,抗干扰能力强，用户安装设置简单灵活，外型美观大方等优点
二、 主要技术参数
1、 使用条件
◇ 运行电压：AC220V&plu***n;10%，50Hz.
◇ 运行环境温度：-15～80℃
◇ 储存温度：-30～80℃
◇ 湿度要求：0～95%RH
◇ 输出电流：压机;水泵≤30A，加热及制冷≤1A，其它每路≤5A
2、 温度控制精度：0.1℃
三、 特点
1、 嵌入式设计，安装极为方便
2、 点阵LCD显示，中英文显示界面可选，显示直观
3、 用户可通过主板拨码开关自由设定单冷模式或旁通模式
4、 具压缩机过流保护功能(且保护电流值可以调整，调整方法见后)
5、 三相电源缺相及逆相保护功能
6、 缺水保护；温度超限保护
7、 高压；低压保护;水流保护
8、 温控精度&plu***n;0.1℃
9、 可通过主板拨码开关灵活设置成单冷或旁通模式
四、 控制器功能
1、 制冷，制热运行
2、 可显示冷水温度及设定温度
3、 掉电自动记忆各种参数
4、 压缩机启停保护
5、 低压保护，高压保护
6、 水流保护
7、 压缩机过流保护及相序保护
五、 主控板
1、 控制板输入
◇ 水箱温度
◇ 高压开关
◇ 低压开关
◇ 水流开关
2、 控制板输出：
◇ 压缩机(风机）
◇ 水泵
◇ 转换阀
◇ 流量开关
◇ 故障
六、 功能说明：
以下说明中符号意义：
Ts：（水箱）设定温度（本温度点可调，详见下面显示板操作说明）
Tw：（水箱）实际温度
1.运行:
1.1、压缩机启停：
单冷模式：当Tw≥Ts时，启动压缩机。当Tw≤Ts-回差(回差温度可调，详见后面说明)时，压缩***闭
旁通模式：压缩***闭时间≥60秒，启动压缩机，压机启动后一直运行
1.3、开机流程
开机 3秒 水泵运行 流量开关闭合 Tw≥Ts 制冷阀开（制热阀关）
Tw≤Ts-回差 制热阀开（制冷阀关）
压缩机运行5秒
1.4、关机流程
关机全部关闭
1.5水循环泵运行：
开机时水循环泵运行，手动关机后立即关，开机过程中，水泵一直运行
1.6故障输出
系统正常运行时无输出，当发生故障时输出报警信号同时面板显示故障代码
七、 保护:
- 压缩机启停保护
压缩***闭90秒后才能再次开启，压缩机***少运行60秒后才能停止，但关机和有故障时除外
- 高压压力保护
压缩机开启后检测高压开关，若高压开关持***开1秒后进入报警状态；一旦确认高压保护即锁住该故障并停止一切输出，而不管其是否复位,并显示故障代码
- 低压压力保护
压缩机开启后***30秒检测，若低压开关持***开3秒后进入报警状态；一旦确认低压保护即锁住该故障并停止一切输出，而不管其是否复位,并显示故障代码
- 水流保护
水泵运行2秒后才对水流开关进行检测，当水流开关断开后进入报警状态；一旦确认水流保护即锁住该故障并停止一切输出而不管是否复位,并显示故障代码
- 水位保护
若水位开关断开（缺水）机组停机
- 压缩机过流保护
压缩机启动6秒后检测电流，当电流大于设定值且持续5秒时停止所有输出
注意：若不需要压机过流保护功能应将基准电流设置为0即可，具体请参照下面参数设置
- 电源三相缺相及逆相保护
当三相电源B相；C相掉相或A;B;C;三相错相时，停止所有输出。输出报警信并显示故障代码
注意：若为单相220V使用应将其设为00，具体请参照下面参数设置
- 温度超限保护
当水温超过上限设定值或低于下限设定值时，停止所有输出。输出报警信号并显示故障代码
- 温度传感器保护
当温度传感器开路或短路时停所有部件。输出故障信号及显示故障代码
注：故障报警时应关闭电源停机检修方可通电再次开机
八、 显示板操作说明
一、 操作面板图及说明
①— 文字显示窗
②— 状态指示灯
③— 上升/+键
④— 菜单键
⑤— 下降/-键
⑥— 返回/开关键
二、 开关机操作
系统上电，电源指示灯亮，按“开/关”键控制系统开和关。关机状态下按下“开关键”开机，开机状态下持续按下“开关键”2秒关机
三、 参数设置
1.用户参数设置
开机或关机状态下按下“菜单键”后，此时进入主菜单界面，用户参数设置闪烁，再次按下“菜单键”进入用户参数设置，按“上升”或“下降”可调整设定值，按“菜单键”键切换至回差温度设置。参数设置完毕后按“返回键”确认并退出。设置过程中5秒未按键则自动保存设定值并退出设置状态
2.管理者参数设置
关机状态下按下“菜单键”后，此时进入主菜单界面，用户参数设置闪烁，按“上升”或“下降”键切换至管理者参数设置，按“菜单键”确认进入管理者参数设置，按“上升”或“下降”选择要设置参数后按“菜单键”确认进入设置。参数设置完毕后按“返回键”确认并退出。设置过程中5秒未按键则自动保存设定值并退出设置状态
参数设置表:
|
参数类别 |
NO |
参数名称 |
单位 |
设置范围 |
步进 |
默认值 |
|
用户参数 |
1 |
设定温度 |
℃ |
2.0~45.0 |
0.1 |
25.0 |
|
2 |
回差温度 |
℃ |
0.1~8.0 |
0.1 |
0.5 |
|
|
管理者 参数 |
3 |
相序保护选择 |
0—无三相保护功能 |
1 |
0 |
|
|
1—有三相保护功能 |
||||||
|
4 |
压机电流保护值 |
A |
0~25 |
1 |
8 |
|
|
5 |
水温上限值 |
℃ |
25~55 |
1 |
35 |
|
|
6 |
水温下限值 |
℃ |
-7~20 |
1 |
10 |
|
|
7 |
水温校正值 |
℃ |
-9.9~10.0 |
0.1 |
0 |
|
|
8 |
掉电状态记忆 |
0--断电后不记忆开关机状态 |
1 |
|||
|
1--断电后记忆开关机状态 |
||||||
|
9 |
水位检测选择 |
0—无水位检测 |
0 |
|||
|
1—有水位检测 |
||||||
|
10 |
低压检测选择 |
0—无低压检测 |
0 |
|||
|
1—有低压检测 |
||||||
|
11 |
高压检测选择 |
0—无高压检测 |
0 |
|||
|
1—有高压检测 |
||||||
|
12 |
PID-P |
％ |
0~100 |
1 |
5 |
|
|
13 |
PID-I |
％ |
0~100 |
1 |
1 |
|
|
14 |
PID-D |
％ |
0~100 |
1 |
1 |
|
注：显示水箱温度=测量温度+温校正值
八、 压机电流查询
开机状态下按“上升”或“下降”键可查询压缩机运行电流，若3秒内未按下任何键则自动回到显示水温及设定温度状态。
九、 故障输出
发生故障时停止所有输出并输出报警信号同时显示器显示故障名称及部位
故障代码表：
|
序号 |
故障代码 |
故障名称 |
|
1 |
E02 |
水温传感器故障（开路或短路） |
|
2 |
E08 |
电源缺相或逆相 |
|
3 |
E09 |
压缩机电流超过设定值 |
|
4 |
E10 |
水位开关断开(缺水故障) |
|
5 |
E11 |
压缩机低压故障 |
|
6 |
E12 |
压缩机高压故障 |
|
7 |
E13 |
水流开关故障 |
|
8 |
E45 |
水温超过上限设定值 |
|
9 |
E54 |
水温低于下限设定值 |
十、 安装尺寸：（mm）
显示器安装尺寸：

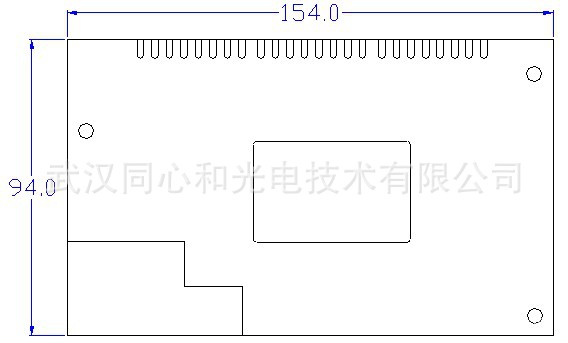

主板安装尺寸：

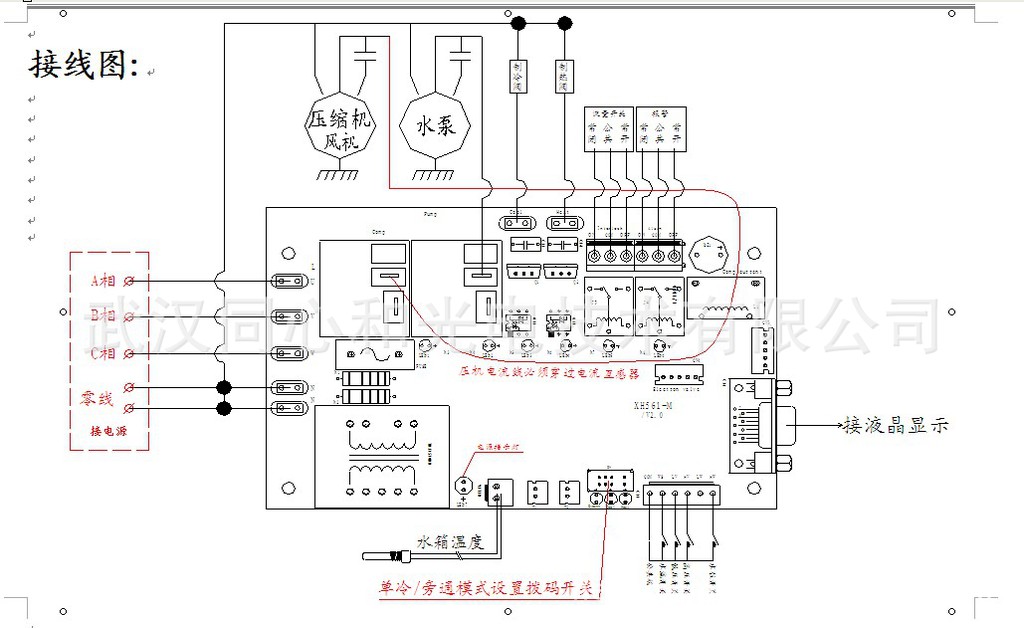

接线图：
