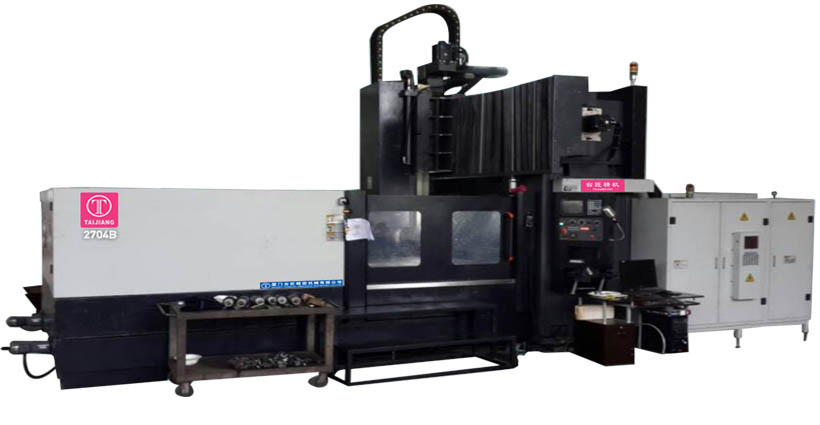

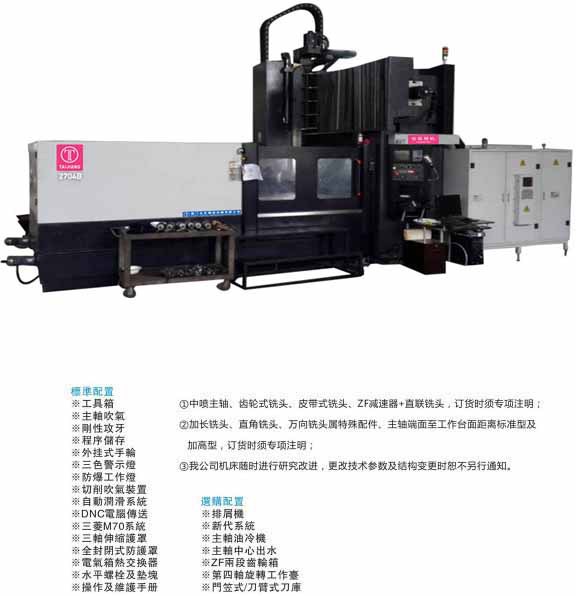

标准配置
※ 工具箱
※ 主轴吹气 ①中喷主轴、齿轮式铣头、皮带式铣头、ZF减速器+直联铣头，订货时须专项
※ 刚性攻牙 注明；
※ 程序储存 ②加长铣头、直角铣头、万向铣头属特殊配件、主轴端面至工作台面距离标
※ ***式手轮 准型及加高型，订货时须专项注明；
※ 三色警示燈 ③我公司机床随时进行研究改进，更改技术参数及结构变更时恕不另行通知。
※ 防爆工作燈
※ 切削吹所装置
※ 自动滑润系统 选购配置
※ DNC电脑传送 ※排屑机
※ 三菱M70系统 ※新代系统
※ 三轴伸缩护罩 ※主轴油冷机
※ 全封闭式防护罩 ※主轴中心出水
※ 电气箱热交换器 ※ZF两段齿轮箱
※ 水平螺栓及垫块 ※第四轴旋转工作台
※ 操作及维护手册 ※门立式/刀臂式刀库
|
机型Model |
TJ-SP2704B (X轴三线轨支撑) |
|||
|
工作台面尺寸（宽×长）(mm)/Working table size(width×length) |
2300×4000 |
|||
|
工作台移动方向行程（X轴mm）/Table movement direction tr***el(X-axis) |
4000 |
|||
|
主轴滑座移动方向行程（Y轴mm）/Direction of movement of the spindle slide tr***el |
4000 |
|||
|
主轴上下移动方向行程（Z轴mm）/Spindle moves up and down direction tr***el |
1000 |
|||
|
龙门宽度(mm)/Gantry width |
2700 |
|||
|
主轴端面至工作台面距离(mm)/Spindle nose to table distance |
标配立柱260～1260（可选配整体加高300、350、400的立柱） |
|||
|
工作台T型槽（数目-尺寸×间距）/Table T-slot(number - size×spacing) |
11-28×200 |
|||
|
主轴规格（型号/安装直径）/Spindle specificati***(model/diameter) |
BT50/Ø190 |
|||
|
主轴传动方式/Spindle drive |
齿轮头/Gear head |
***高转速3000rpm |
||
|
皮带传动铣头/Belt Drive Head |
***高转速6000rpm（皮带轮可选传动比1：1；1：1.5） |
|||
|
直联/Direct |
***高转速6000rpm（可加ZF减速器，减速比1：1；4：1） |
|||
|
XYZ轴滚珠丝杆规格/XYZ axis ball screw specificati*** |
X：8020；Y:6316; Z：5010 |
|||
|
XY轴导轨规格/XY-axis guide specificati*** |
X轴三条55规格重载滚柱轨，Y轴两条55规格重载滚柱线轨 |
|||
|
Z轴导轨规格Y-axis guide specificati*** |
矩型滑轨 |
|||
|
XYZ轴伺服电机传动方式及传动比/XYZ axis servo motor drive mode and the tran***ission ratio |
X轴减速器直联4：1；Y轴皮带传动Y轴2：1；Z轴2：1 |
|||
|
主轴电机，XYZ三相伺服电机推荐/Spindle motor, XYZ three-phase servo motor Recommended |
主轴电机：22Kw广义电机； X:60Nm；Y:30Nm;Z:40Nm |
|||
|
XYZ三轴快速移动/（mm/min）/XYZ axis rapid tr***erse Recommended |
X轴:8000(2704B)、5000(2705B)、5000(2706B); YZ轴：10000mm/min |
|||
|
X向护罩支架长度/(mm)/X-Guard stent length |
/ |
/ |
/ |
|
|
工作台承重(T)/Table load |
16 |
18 |
22 |
|
|
光机重量约(T)/Ray machine weight about(T) |
47 |
53 |
65 |
|
注：数控机床随时进行研究改进，更改技术参数及结构变更时恕不另行通知。
