批发销售富士圆板牙 HTD圆板牙 进口原装M5*0.8圆板牙

产品编号:6252733                    更新时间:2015-05-09
价格: ¥48.00

东莞市沙田精恒五金配件行

  • 主营业务:铣刀、钻头、丝攻、数控刀具、量具量规、磨具磨料、工装夹具、冲...
  • 公司官网:shop1384880360454.1688.com/
  • 公司地址:

联系人名片:

联系时务必告知是在"产品网"看到的

产品详情
板牙形状 材质 高速钢 尺寸 D20
公称直径 5 螺距 0.8 螺纹类型 55°圆柱管螺纹
品牌 富士/HTD 适用范围 机用 型号 圆板牙
制式 公制



板牙相当于一个具有很高硬度的螺母,螺孔周围制有几个排屑孔,一般在螺孔的两端磨有切削锥。板牙按外形和用途分为圆板牙、方板牙、六角板牙和管形板牙(见图 板牙的类型)。其中以圆板牙应用***广,规格范围为M 0 .25 ~M68毫米。当加工出的螺纹中径超出公差时 ,可将板牙上的调节槽切开,以便调节螺纹的中径。板牙可装在板牙扳手中用手工加工螺纹,也可装在板牙架中在机床上使用。板牙加工出的螺纹精度较低,但由于结构简单、使用方便,在单件、小批生产和修配中板牙仍得到广泛应用。

使用方法

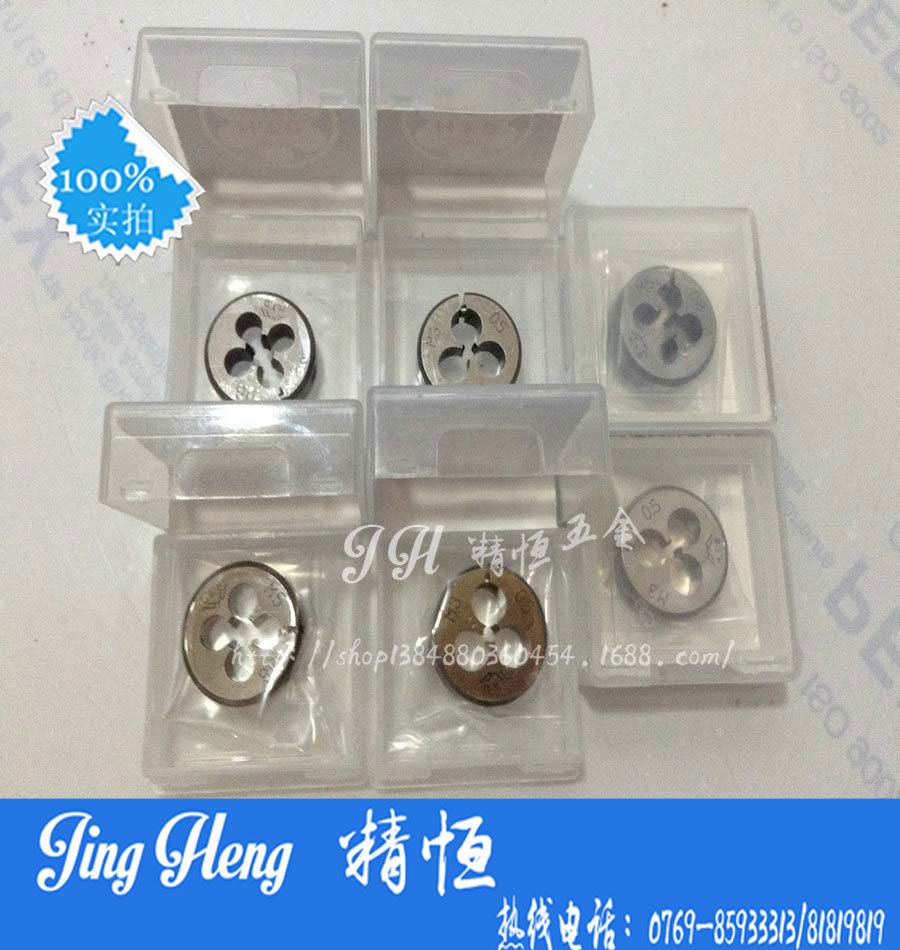

  用圆片板牙加工螺纹时,呈半切削半挤压状态。板牙的内径和中径为切削部分,尤其是板牙内径要承受较大的切削力,因此必须具有一定的强度和切削能力。考虑到板牙切削出的螺钉与螺孔配合时应有一定的间隙,并考虑到磨损量,故设计板牙时,应使内径和中径小于螺纹内径、中径的标称尺寸。jmM0.8的螺纹内径D内=0.584毫米,板牙的内径D板内。.,= 0.55毫米,M0.8的螺纹中径D中=0.67毫米,板牙的中径应为D板中m.x= 0.67毫米,一般确定在0.66—0.67毫米.在实际生产中,板牙由于中径磨损造成报废的情况很少,所以在设计时对中径的磨损量可考虑得小些。但如果中径过小,则螺纹的推压力就娶增大,所以板牙的中径不宜设计过小。螺纹的外径是通过切削时金属在板牙的挤压作用下塑性变形而得到。为了不使金属发生阻塞致使工件折断,板牙的外径不应参加工作,它与被切削之间要留有间隙。如切削M0.8螺纹,板牙外径***小为0.8毫米,一般外径要加大0- 02^0.03毫米。IMG_7870

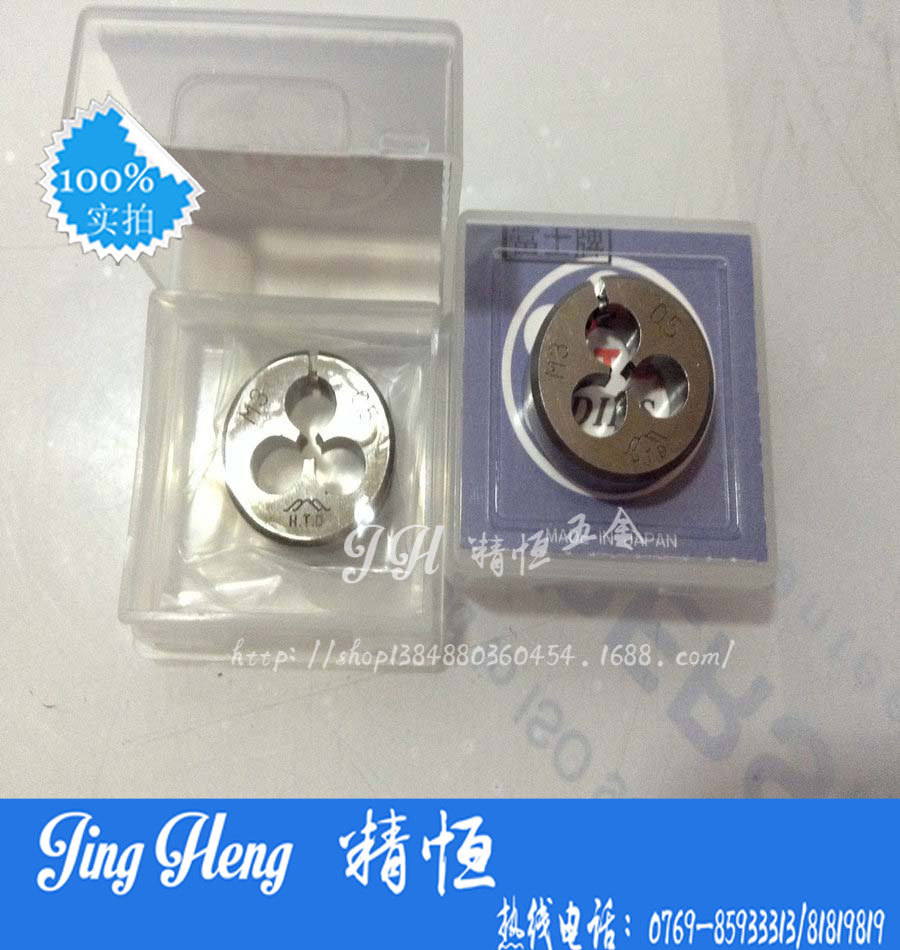

IMG_7868

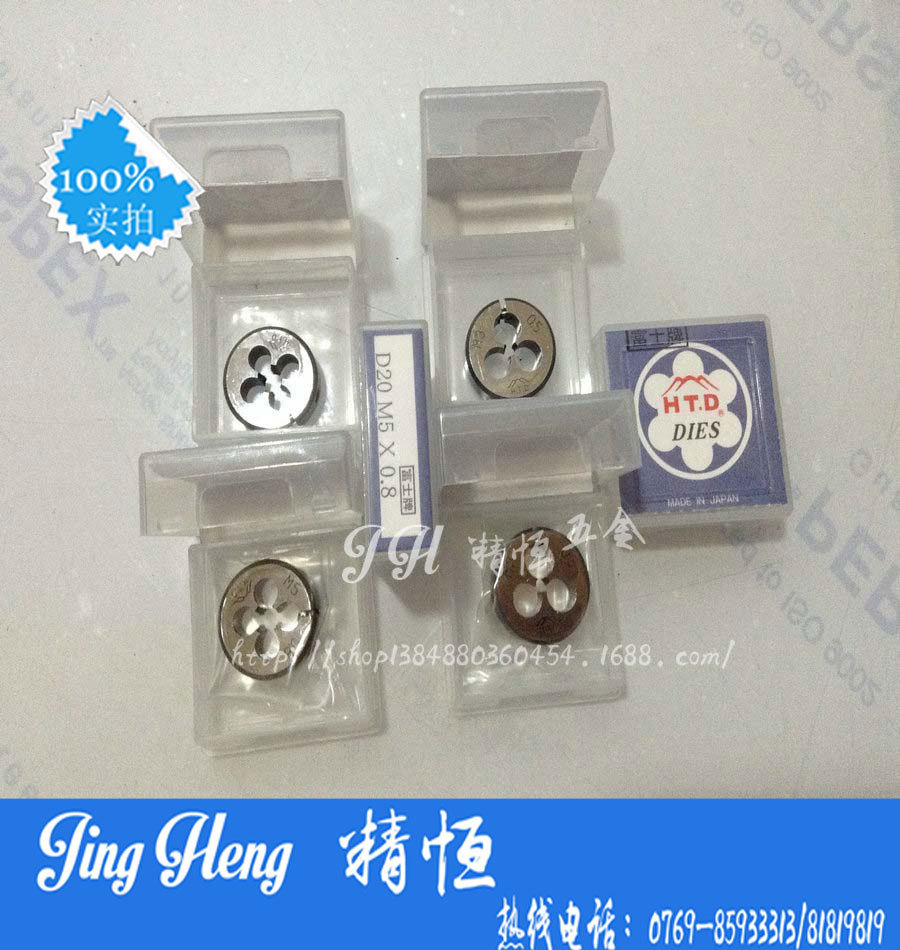

IMG_7867
