产品介绍：
您可用它定期检查链路是否符合规格。为了记录光纤传输质量情况，需要测量光程、总损耗、所有接头和连接器的损耗。安装和维护光缆的人员通过查看光纤中的“事件点”，指出光纤中的这些不规则处，***其位置，测量它们之间的衰减，及其造成的损耗以及衰减的均匀性。总之，OTDR是一种生产安装或维护光纤、光缆时必备的工具。

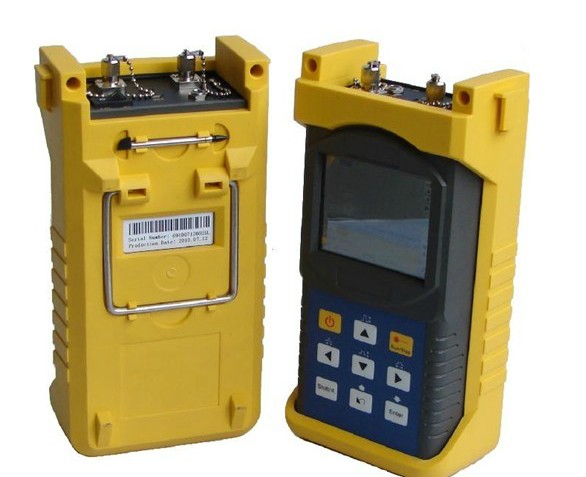

FS530 OTDR系列光时域反射仪具有如下特点：
基本功能：
a)测量光缆、光纤长度；
b)测量光缆、光纤两点之间的距离；
c)确定光缆、光纤故障点、断点位置；
d)描述光缆、光纤损耗分布曲线；
e)测量光缆、光纤衰减系数；
f)测量光缆、光纤两点之间的损耗；
g)测量光缆、光纤连接头的插入损耗；
h)测量光缆、光纤反射事件的反射。
对于具体的事件（光纤链路中因熔接、连接器、弯曲等因素导致光传输特性发生变化），FS530 OTDR可进行下列测量：
a)对每个事件：距离、损耗、反射。
b)对每个光纤段：段长度、段损耗（dB或dB/km）。
c)对整个光纤链路：链长度、链损耗（dB）。

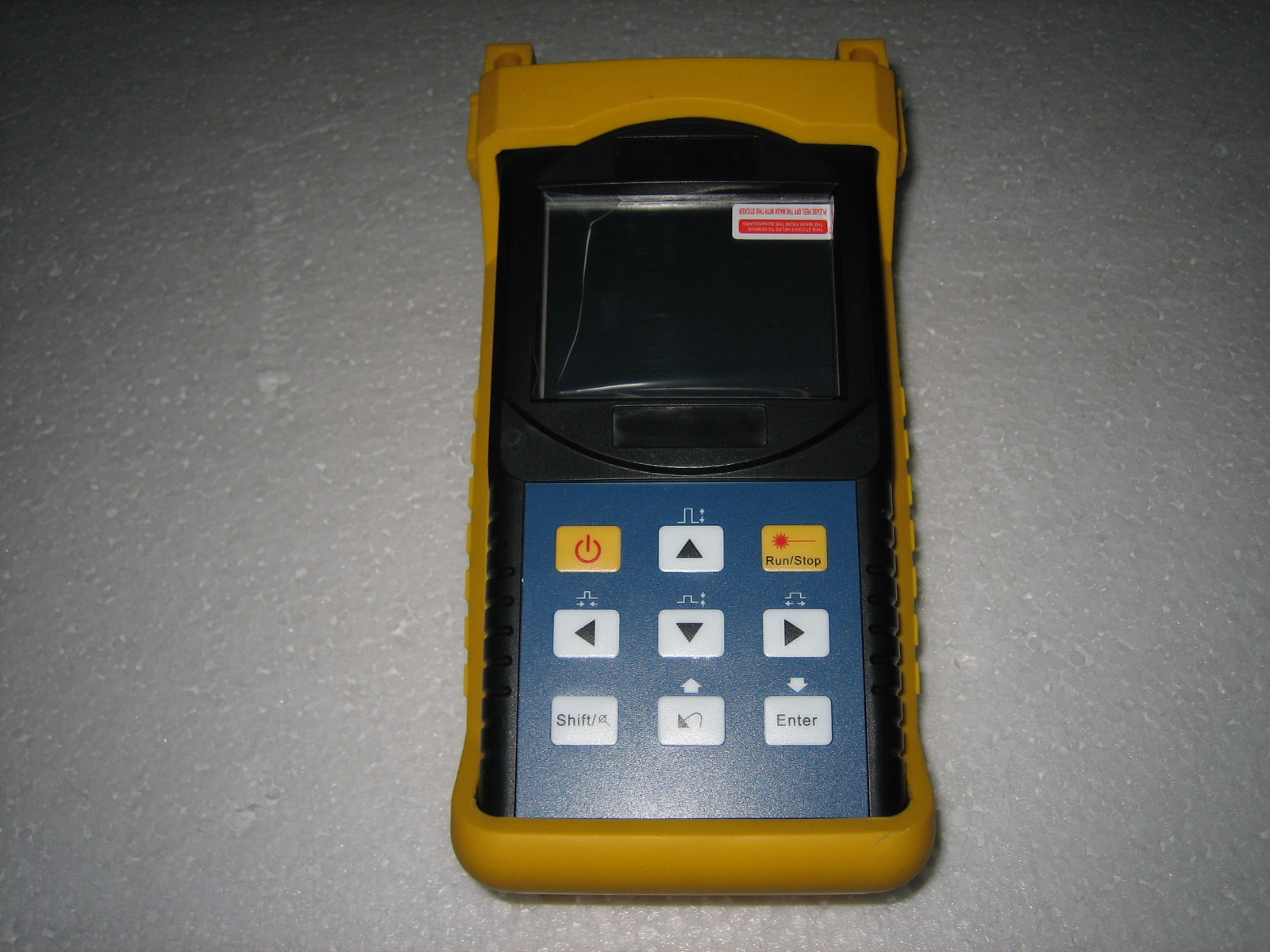

－3.5触摸屏、操作方便；
－尺寸小巧，轻便；
－迹线数据图形显示，操作简易；
－迹线存储功能；

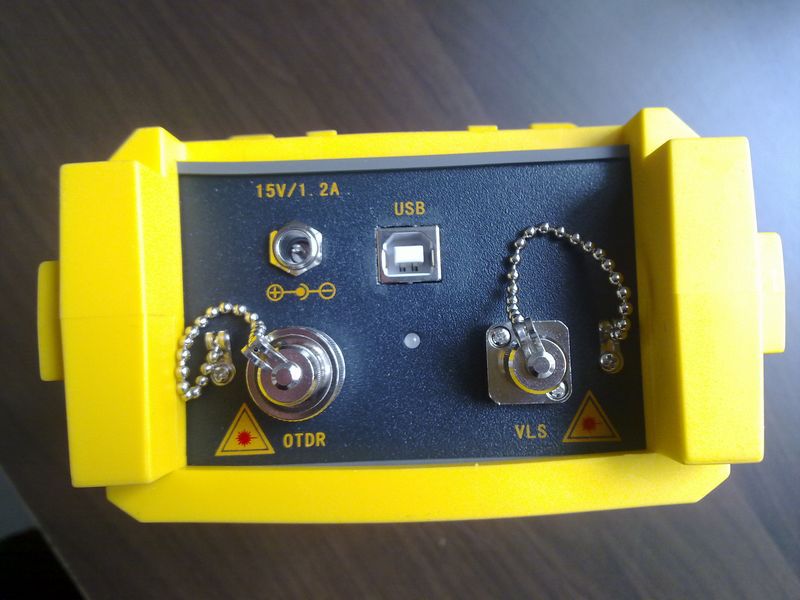

－USB数据接口；
－随机附带PC分析软件，进行测量数据备份、存档管理；
－交/直流两路供电；
－1次充电可连续工作6小时以上。
仪表说明
|
型号 |
FS530 |
|
|
动态 |
27 dB |
|
|
波长(&plu***n;20nm) |
1310/1550 |
|
|
显示屏 |
3.5寸TFT LCD触摸屏 |
|
|
光源类型 |
LD |
|
|
光接口 |
FC/PC |
|
|
距离范围(km) |
1、5、10、30、60、120 |
|
|
脉冲宽度 |
20ns、40ns、80ns、160ns、320ns、640ns、1.28us、2.56us |
|
|
测量时间 |
15s、30s、1min、2min、3min |
|
|
衰减盲区(3) |
8米 |
|
|
事件盲区 |
4米 |
|
|
测距精读 |
&plu***n;(1 m + 5×10-5×距离+取样间距) |
|
|
数据存储 |
320条测试曲线 |
|
|
通信接口 |
USB |
|
|
可见光 |
波长 |
650nm |
|
输出功率(dBm) |
≥-3 |
|
|
测试距离(km) |
5 |
|
