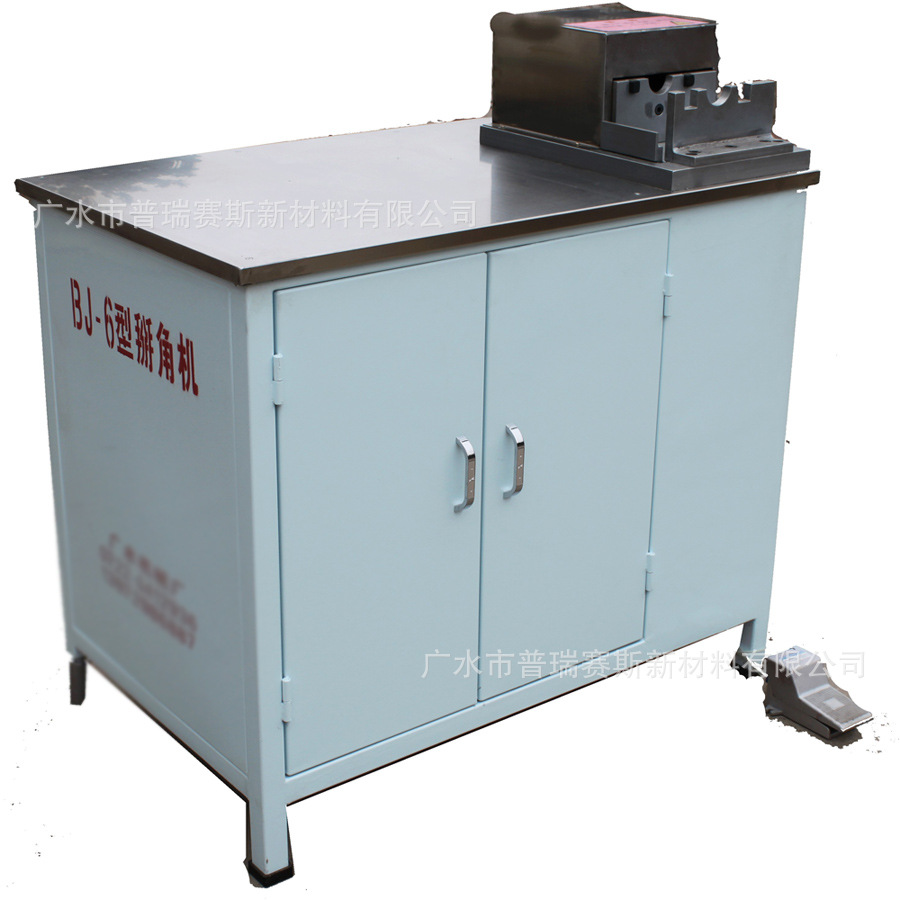

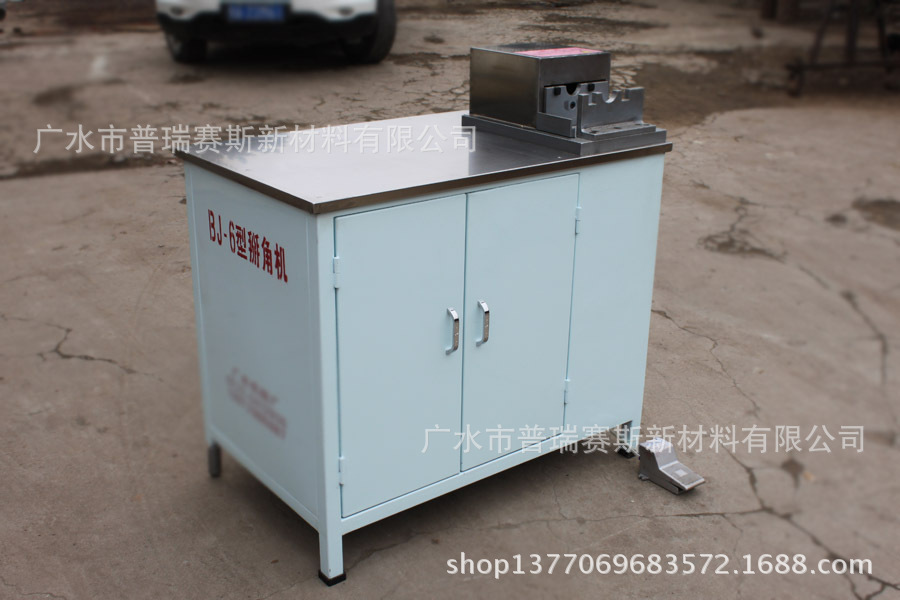

BJ-6型掰角机说明书

一、产品介绍

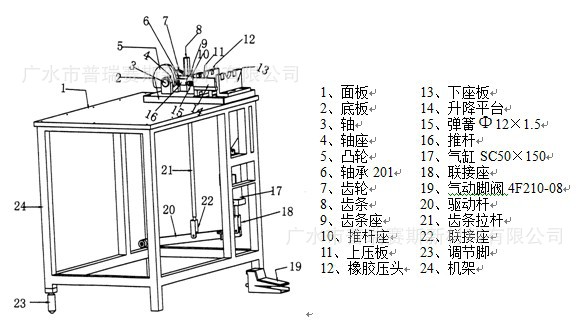

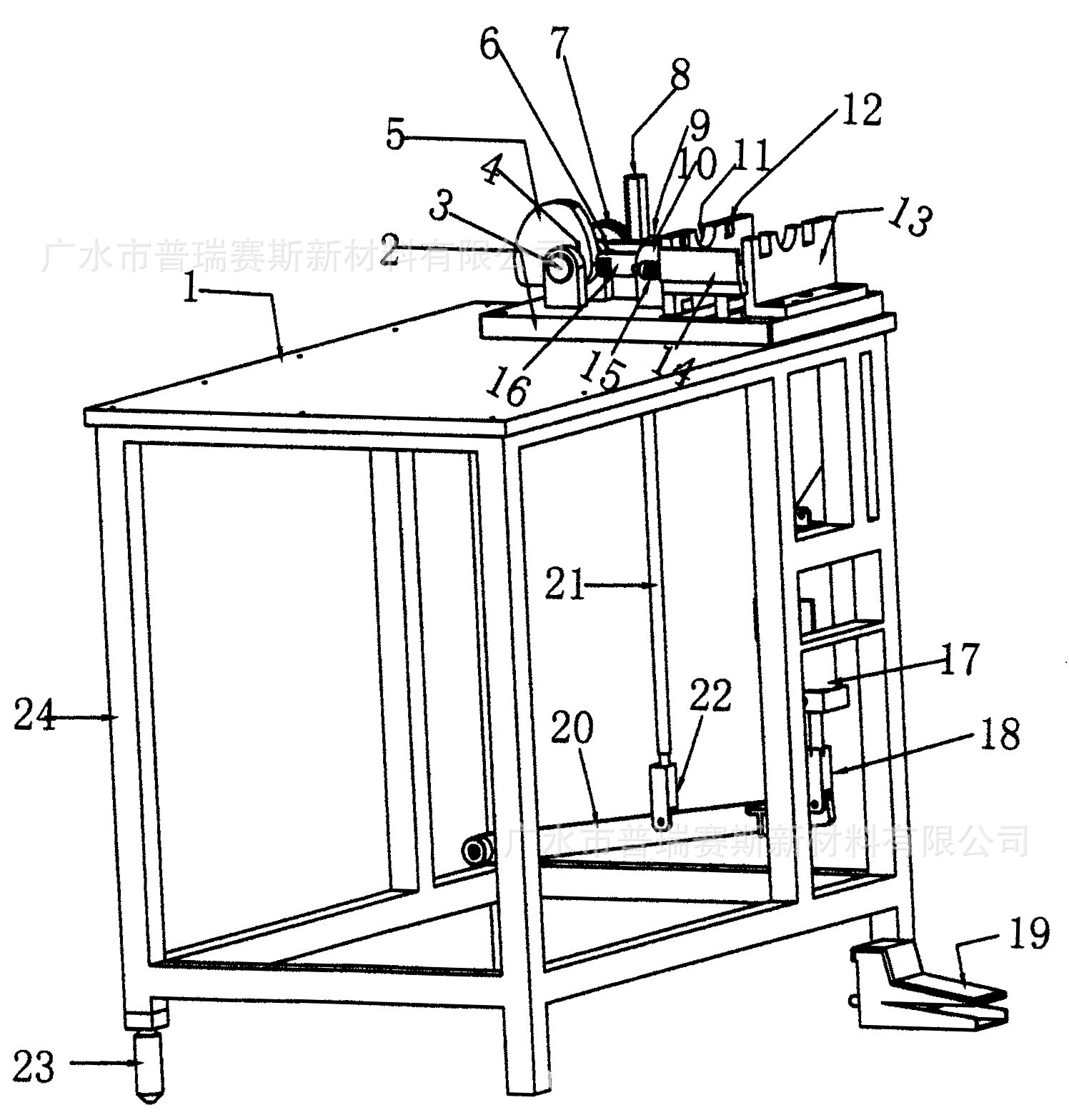

1、产品结构图

2、产品主要参数

动力源：气压0.4～0.8Mp

适用产品规格：小盒烟标掰角245×100 mm

折压厚度范围： 70～85 mm

产品外形尺寸 长×宽×高   1000×620×1050 mm

重   量     125kg

二、安装调试

1、调节水平及平衡，旋转左后方23号调节脚，使机身处于水平稳定状态。

2、接入气源，将直径8mm主气源管，插入气动脚阀空气嘴内。并固定脚阀在地平上。

三、使用方法

1、检查气源是否接通，气源压力是否在正常范围。

2、将70～85mm厚的烟盒片放在升降平台上，左手大拇指与食指在上下板半圆处辅助住盒片，右手在右侧向左挤住盒片使盒片与升降平台左侧***壁贴合。

3、踏下气动脚阀，停留1～2秒，机器开始工作，掰开盒片四角。

4、松开脚阀，机器回位，取出盒片，进行下一循环操作。

四、注意事项：

1、指定专人操作该机器，严禁无关人员操作。

2、踏下脚阀前一定要确认手指处于推板半圆安全区内。

五、***与维修

1、物品轻拿轻放，禁止敲打、碰撞。

2、需润滑的部位定期加油。齿轮齿条每月加注一次锂基脂黄油，推杆座及轴座，每周加注50#机油一次。

五、一般故障及排除
