欧柏锐科技OPR-HD200采集卡
品牌：质保三年
中性：质保一年
品牌：获得专享工程师免费技术支持≥2小时/张
（保障购买任意一张采集卡都能完整正常工作）
支持全球实时远程视频观看采集卡软件应用与操作
提供平台测试-支持客户自有开发软件兼容
开放二次开发源代码（SDK）包
真正 HDMI 数字接口

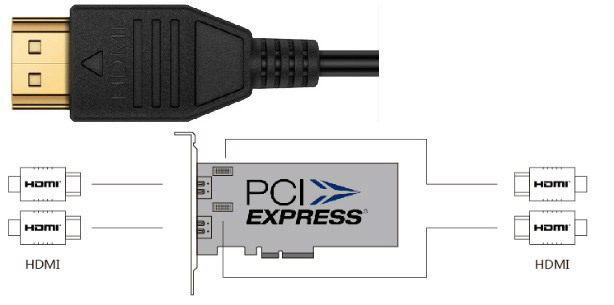

提供最高质量 HDMI 输入，具有自适应均衡器，支持长达 30 米的 HDMI 输入电缆，完全满足特定环境用户的需求。提供 4 路 HDMI 输入，2 路通过挡板引入，2 路板上接口，可外接至机箱前端，可选择其中 2 路作为当前采集接口，方便用户使用。
专业级视频处理功能
色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节R，G，B三色的亮度、对比度；提供运动自适应去隔行效果，运动画面不会发生拖尾现象，使得运动画面更加清晰。
出众的图像质量
实时高质量采集，可以得到全分辨率超高清无压缩视频采集，确保从高清素材输出生成的高清节目完全保留了原始的图像质量。真正的镜像采集，不存在任何损失或降低图像质量的压缩视频，还原色彩更加高清逼真。有了高质量的素材，您的创造力可以得到尽情发挥。
高性能
高速PCI-Express×4接口，达到600-800MB/s传输带宽，并采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量；色彩空间转换、画面反转、缩放和去隔行等图像处理在FPGA内完成，极大地减少了CPU的负担，高效率 DMA传输方式进一步解放了CPU的能力，从而让CPU专注于用户指定的工作。
全面兼容
采用标准的 AV Stream 驱动，兼容使用 DirectShow 接口的各种音视频采集软件和使用 DirectSound 接口的音频采集软件，您无需二次开发，如：Windows Media Encoder；Adobe Flash Media Live Encoder；Real Producer Plus；VideoLAN for Windows。
兼容多个应用程序同时采集
具有 Simultaneous Streaming 功能，您可以同时使用多个应用程序同时采集单一信号源，每个通道不会降低帧率影响工作效率。
超强稳定性

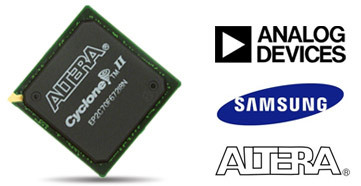

所有芯片和电容元件使用进口高质量元件，采用 8 层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作 24h x7 不间断。
硬件“软升级”

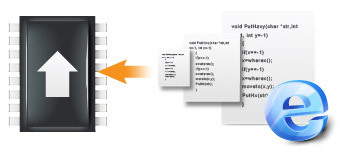

采用专用视频处理引擎，具有高度的灵活性，您可以在不更换硬件的情况下，使用固件和驱动升级的方法升级视频处理引擎，在不需要更换芯片的条件下同样达到硬件升级的效果，极大程度地降低了维护成本，享受完美服务。
|
HD Capture Card |
|||
|
HDMI采集卡 |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI 采集卡 |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI 采集卡 |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA 采集卡 |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI Converter |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI to CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R to HDMI |
||
|
OPR-HS104 |
HDMI to SDI |
||
|
OPR-SH105 |
SDI to HDMI |
||
|
OPR-HV201 |
HDMI to VGA |
||
|
OPR-VH202 |
HDMI to VGA |
||
|
SDI Converter/Splitter |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R to SDI |
||
|
OPR-VS108 |
VGA to SDI |
||
|
OPR-SV109 |
SDI to VGA |
||
|
OPR-SS112 |
SDI 1:2 Splitter |
||
|
OPR-SS114 |
SDI 1:4 Splitter |
||
|
HD Fiber Optic/Extender |
|||
|
OPR-HR501 |
RJ45 Extender 150m HDMI |
||
|
OPR-DR503 |
RJ45 Extender 150m DVI |
||
|
OPR-HR508 |
RJ45 Extender 150m HDMI& Splitter1:4 HDMI |
||
|
OPR-HF511 |
Fiber Extender 10Km HDMI |
||
|
OPR-SF521 |
Fiber Extender 10Km SDI |
||
|
OPR-DF531 |
Fiber Extender 10Km DVI |
||
|
OPR-VF541 |
Fiber Extender 10Km VGA |
||
|
Other |
|||
|
SDI Monitor Driver Board |
SD/HD/3G-SDI Driver Board |
||
|
HD Capture Card |
|||
|
HDMI Capture Card |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI Capture Card |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI Capture Card |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA Capture Card |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI 转换器 |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI 转 CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R 转 HDMI |
||
|
OPR-HS104 |
HDMI 转 SDI |
||
|
OPR-SH105 |
SDI 转 HDMI |
||
|
OPR-HV201 |
HDMI 转 VGA |
||
|
OPR-VH202 |
HDMI 转 VGA |
||
|
SDI 转换器/分配器 |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R 转 SDI |
||
|
OPR-VS108 |
VGA 转 SDI |
||
|
OPR-SV109 |
SDI 转VGA |
||
|
OPR-SS112 |
SDI 1:2 分配器 |
||
|
OPR-SS114 |
SDI 1:4 分配器 |
||
|
HD 光端机/延长器 |
|||
|
OPR-HR501 |
RJ45 延长 150m HDMI |
||
|
OPR-DR503 |
RJ45 延长 150m DVI |
||
|
OPR-HR508 |
RJ45 延长 150m HDMI& HDMI分配器1:4 |
||
|
OPR-HF511 |
光纤延长 10Km HDMI |
||
|
OPR-SF521 |
光纤延长 10Km SDI |
||
|
OPR-DF531 |
光纤延长 10Km DVI |
||
|
OPR-VF541 |
光纤延长 10Km VGA |
||
|
Other |
|||
|
SDI监视器驱动板 |
SD/HD/3G-SDI 监视器驱动板
|
||
产品特性
l可同时采集2路HDMI高清或3D HDMI高清视频信号。
l 输入视频信号可达1080p/60 Hz。
l可采集HDMI中的LPCM音频信号。
l微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
l超小尺寸：122.18mmx68.88mm，符合Low-Profile规格。
请注意：
- 1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
高级特性
l高性能DMA传输功能。
l支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
l输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
l支持垂直滤波和运动自适应去隔行功能。
l硬件色彩转换，可输出YUYV、UYVY、NV12、I420、RGB24、RGB32色彩格式。
l输入支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节R，G，B三色的亮度、对比度。
l 输入支持画面水平、垂直反转功能。
l固件可升级。
产品规格
|
连 接 |
|
|
主机接口 |
PCI-Express x4,Low Profile,700MB/s左右的传输带宽 |
|
输入接口 |
2个HDMI接口 |
|
HDMI视频输入 |
2路1080P/60HZHDMI高清或3DHDMI高清信号 |
|
HDMI音频输入 |
2路LPCM音频信号 |
|
标 准 |
|
|
HDMI输入格式 |
符合HDMI 1.4a标准，支持1080p 36-bit Deep Color/2160p 8-bit |
|
输出格式 |
40×30-3840×2160，帧率：1-100 fps |
|
视频采样率 |
HDMI：297MHz |
|
色彩空间 |
YUYV、UYVY、NV12、I420、RGB24、RGB32 |
|
视频处理 |
|
|
色彩空间转换 |
硬件色彩转换 |
|
去隔行 |
垂直滤波去隔行；运动自适应去隔行 |
|
画面缩放 |
硬件5-Tap缩放 |
|
画面反转 |
水平；垂直 |
|
画面剪裁 |
支持 |
|
图像调节 |
亮度／对比度／色调调节 饱和度调节／黑白，彩色控制 伽玛值调节(Gamma) 单独调节R/G/B三色的亮度、对比度 |
|
其 他 |
|
|
操作系统支持 |
支持以下操作系统的x86和x64版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 |
|
兼容软件 |
Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows |
|
板载内存 |
256MB DDR2，工作频率为160Mhz，位宽64bit |
|
升级 |
固件可升级 |
|
几何尺寸 |
122.18mmx68.88mm |
|
功耗 |
<=6W |
|
工作温度范围 |
0-50摄氏度 |
|
保存温度范围 |
-20-70摄氏度 |
|
保存湿度范围 |
5%-90 % |
标准附件
lLow-Profile挡板 1根
注意：
- 1. PCI-Express实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
- 2. 实际输出帧率受PCI-Express接口传输带宽限制，可能低于设定值。
