欧柏锐科技4路高清SDI采集卡实测图链接网址： 1.//oupree./page/m
|
欧柏锐科技OPR-HD400S采集卡
品牌：质保三年
中性：质保一年
品牌：获得专享工程师免费技术支持≥2小时/张
（保障购买任意一张采集卡都能完整正常工作）
支持***实时远程视频观看采集卡软件应用与操作
提供平台测试-支持客户自有开发软件兼容
开放二次开发源代码（SDK）包
|
HD Capture Card |
|||
|
HDMI采集卡 |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI 采集卡 |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI 采集卡 |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA 采集卡 |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI Converter |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI to CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R to HDMI |
||
|
OPR-HS104 |
HDMI to SDI |
||
|
OPR-SH105 |
SDI to HDMI |
||
|
OPR-HV201 |
HDMI to VGA |
||
|
OPR-VH202 |
HDMI to VGA |
||
|
SDI Converter/Splitter |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R to SDI |
||
|
OPR-VS108 |
VGA to SDI |
||
|
OPR-SV109 |
SDI to VGA |
||
|
OPR-SS112 |
SDI 1:2 Splitter |
||
|
OPR-SS114 |
SDI 1:4 Splitter |
||
|
HD Fiber Optic/Extender |
|||
|
OPR-HR501 |
RJ45 Extender 150m HDMI |
||
|
OPR-DR503 |
RJ45 Extender 150m DVI |
||
|
OPR-HR508 |
RJ45 Extender 150m HDMI& Splitter1:4 HDMI |
||
|
OPR-HF511 |
Fiber Extender 10Km HDMI |
||
|
OPR-SF521 |
Fiber Extender 10Km SDI |
||
|
OPR-DF531 |
Fiber Extender 10Km DVI |
||
|
OPR-VF541 |
Fiber Extender 10Km VGA |
||
|
Other |
|||
|
SDI Monitor Driver Board |
SD/HD/3G-SDI Driver Board |
||
|
HD Capture Card |
|||
|
HDMI Capture Card |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI Capture Card |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI Capture Card |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA Capture Card |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI 转换器 |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI 转 CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R 转 HDMI |
||
|
OPR-HS104 |
HDMI 转 SDI |
||
|
OPR-SH105 |
SDI 转 HDMI |
||
|
OPR-HV201 |
HDMI 转 VGA |
||
|
OPR-VH202 |
HDMI 转 VGA |
||
|
SDI 转换器/分配器 |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R 转 SDI |
||
|
OPR-VS108 |
VGA 转 SDI |
||
|
OPR-SV109 |
SDI 转VGA |
||
|
OPR-SS112 |
SDI 1:2 分配器 |
||
|
OPR-SS114 |
SDI 1:4 分配器 |
||
|
HD 光端机/延长器 |
|||
|
OPR-HR501 |
RJ45 延长 150m HDMI |
||
|
OPR-DR503 |
RJ45 延长 150m DVI |
||
|
OPR-HR508 |
RJ45 延长 150m HDMI& HDMI分配器1:4 |
||
|
OPR-HF511 |
光纤延长 10Km HDMI |
||
|
OPR-SF521 |
光纤延长 10Km SDI |
||
|
OPR-DF531 |
光纤延长 10Km DVI |
||
|
OPR-VF541 |
光纤延长 10Km VGA |
||
|
Other |
|||
|
SDI监视器驱动板 |
SD/HD/3G-SDI 监视器驱动板
|
||

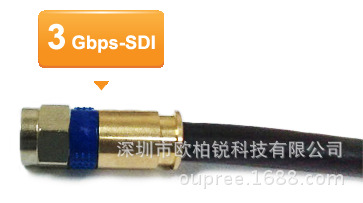

3Gbps -SDI

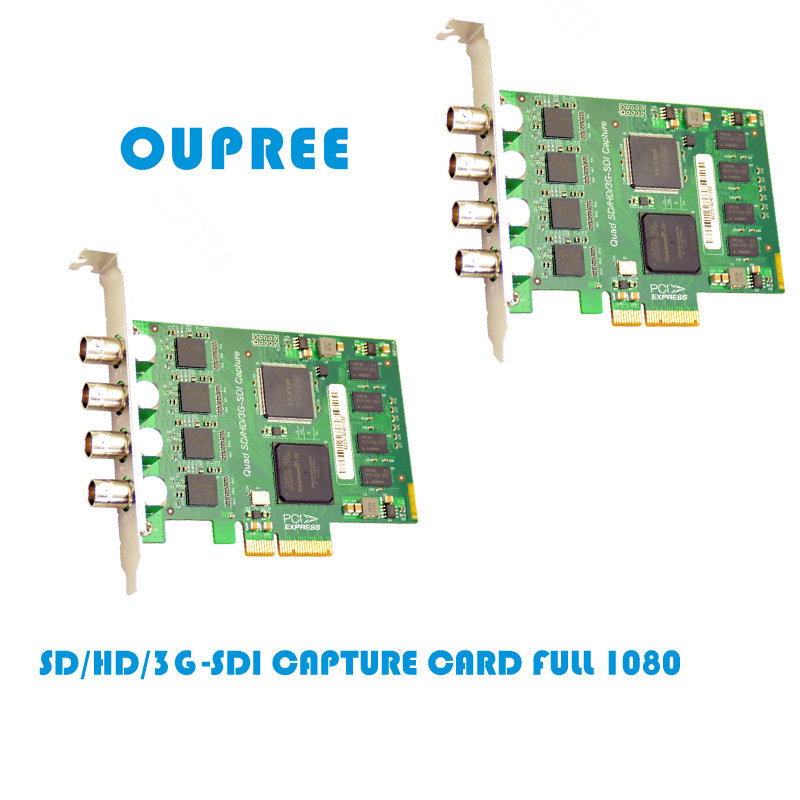

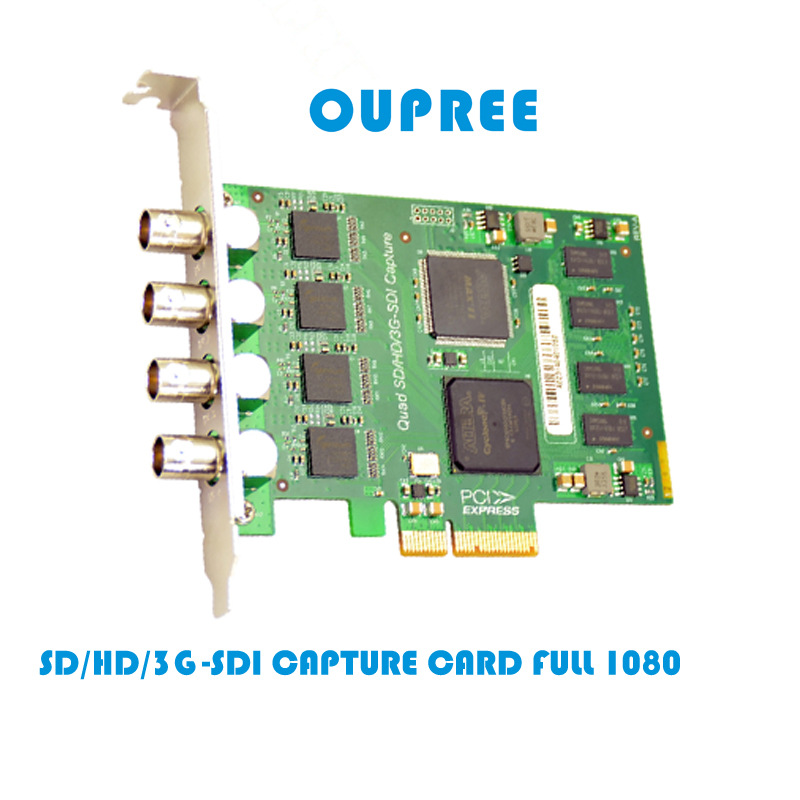

OPR-HD400S-SDI***支持SD/HD/3G-SDI，并可以嵌入48 KHz、8声道音频数据，输入格式符合***PTE-259/274/296/372/424/425/292标准。可以连接任何有 SDI 接口的设备，每个接口都支持标清、高清甚至3Gb/s SDI的速度。SDI接口已广泛应用于数字传输领域，支持内嵌音频，通过1根75 Ohms同轴电缆进行传输，该电缆广泛应用于有线电视行业，易于购买，具有超长传输距离，1080p60可传输100m左右，1080i60可传输200m以上。
高带宽传输
采用PCI-Express x4接口，不需要向整个总线请求带宽，提供更高的传输速率和质量，实际传输速率达到700MB/s，满足4路3G-SDI同步采集的带宽需求。

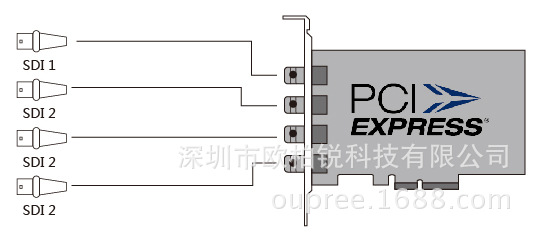

高清多路采集方案
OPR-HD400S-SDI单片卡可实现4路SD/HD/3G-SDI信号的同时采集，***满足目前市场上的多路高清采集方案，较同类产品的组合使用，有效地降低成本和系统功耗，提高综合性价比和系统可靠性。
高性能
高速 PCI-Express×4 接口，达到 700MB/s 传输带宽，并采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量；色彩空间转换、画面反转、缩放和去隔行等图像处理在 FPGA 内完成，极大地减少了 CPU 的负担，***率 DMA 传输方式进一步解放了 CPU 的能力，从而让 CPU 专注于用户指定的工作。
出众的图像质量
实时高质量采集，可以得到全分辨率高清无压缩视频采集，确保从高清素材输出生成的高清节目完全保留了原始的图像质量。真正的镜像采集，不存在任何损失或降低图像质量的压缩视频，还原色彩更加高清逼真。有了高质量的素材，您的创造力可以得到尽情发挥。
***级视频处理功能
色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节 R，G，B 三色的亮度、对比度；提供运动自适应去隔行效果，运动画面不会发生拖尾现象，使得运动画面更加清晰。
业内***低功耗
OPR-HD400S-SDI同时采集4路SD/HD/3G-SDI信号时，功耗只有8w，是同类产品的1/2.

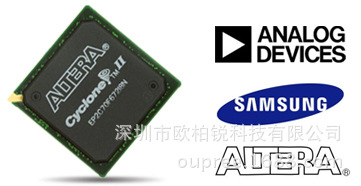

***稳定性
所有芯片和电容元件使用进口高质量元件，采用8层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作24h x7不间断。

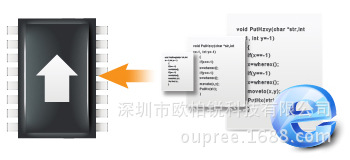

硬件“软升级”
采用专用视频处理引擎，具有高度的灵活性，可以在不更换硬件的情况下，使用固件和驱动升级的方法升级视频处理引擎，在不需要更换芯片的条件下同样达到硬件升级的效果，极大程度地降低了维护成本，享受***服务。
产品特性
l可同时采集4路SD/HD/3G-SDI视频信号，每路输入提供环路输出。
***I输入视频信号可达1080p/60 Hz。
l可采集SDI内嵌音频。
l微软***Stream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
l超小尺寸：115.2 x 68.90mm,符合Low-Profile规格。
注意：
- 1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
***特性
l高性能DMA传输功能。
l支持手工设定有效画面区域功能，可用于画面的剪裁。
l支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
l支持垂直滤波和运动自适应去隔行功能。
l硬件色彩转换，可输出YUYV、UYVY、I420、RGB24、RGB32色彩格式。
l支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节R，G，B三色的亮度、对比度。
l支持画面水平、垂直反转功能。
l支持一机多卡。
l固件可升级。
产品规格
|
连 接 |
|
|
主机接口 |
PCI-Express x4, Low Profile，700MB/s左右的传输带宽 |
|
输入接口 |
4个BNC或***A接口(可接SD/ HD/ 3G-SDI信号) |
|
输出接口 |
4个 ***A 接口，对应2路输入接口的环路输出 |
|
SDI视频输入 |
4路SD/ HD/ 3G-SDI视频信号，可达1080P/60HZ |
|
SDI音频输入 |
4路 SDI 内嵌音频 |
|
标 准 |
|
|
SDI输入格式 |
SD/HD/3G-SDI，符合***PTE-259/274/296/372/424/425/292标准 |
|
输出格式 |
40×30-1920×1080，帧率： 1-60 fps |
|
环路输出格式 |
与输入信号格式一致 |
|
传输速率 |
SDI：270Mb/s，1.485Gb/s，2.97Gb/s |
|
色彩空间 |
YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits |
|
视频处理 |
|
|
色彩空间转换 |
硬件色彩空间转换 |
|
去隔行 |
垂直滤波去隔行；运动自适应去隔行 |
|
画面缩放 |
硬件5-Tap缩放 |
|
画面反转 |
水平；垂直 |
|
画面剪裁 |
支持 |
|
图像调节 |
亮度／对比度／色调调节 饱和度调节／黑白，彩色控制 伽玛值调节(Gamma) 单独调节R/G/B三色的亮度、对比度 |
|
其 他 |
|
|
操作系统支持 |
支持以下操作系统的x86和x64版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 Windows 8 |
|
兼容软件 |
Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows Wirecast |
|
板载内存 |
256MB DDR2，工作频率为160 Mhz，位宽64bit |
|
升级 |
固件可升级 |
|
几何尺寸 |
待定 |
|
功耗 |
<=8W |
|
工作温度范围 |
0-50摄氏度 |
|
保存温度范围 |
-20-70摄氏度 |
|
保存湿度范围 |
5%-90 % |
标准附件：无
注意：
- 1. PCI-Express实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
- 2. 实际输出帧率受PCI-Express接口传输带宽限制，可能低于设定值。
