产品介绍
***2110M温湿度变送器为可远距离传输的温湿度变送器，采用4-20mA工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
本产品可应用于(1)***T行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度变送器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用分体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。
技术参数
| 参数 | 技术指标 |
| 变送器测量范围 | -40℃~120℃ |
| 支持传感器 | SLHT系列、SS2X系列、SHT10,SHT11,SHT15,SHT71,SHT75 |
| 显示测湿范围 | 0~100%RH |
| 测量精度 | 1%FSD |
| 带载能力 | 12V 供电 600Ω 24V 供电 1.2KΩ |
| 输出接口 | 4-20mA &plu***n;0.5℃ |
| 耗电 | <4mA |
| 存储温度 | -40 - 80℃ |
| 运行环境： | -40℃～+80℃ |
| 外形尺寸 | 110×85×40mm³ |
接口说明
设备自带两个接口，一个是传感器接口，一个是电流接口。如右图所示：左边为
4-2mA输入端，右边为温湿度传感器接口。
左边4-2mA接口会引出四个接线座方便用户接线。本设备温度与湿度电流输出共地，
供电电压建议为12-24V之间。具体颜色与引脚定义如下表所示：
| 读出电流值(mA) | 读出湿度值(100%RH) | 计算过程 |
| 4 | 0 | (4-4)*100/16 |
| 8 | 25 | (8-4)*100/16 |
| 12 | 50 | (12-4)*100/16 |
| 16 | 75 | (16-4)*100/16 |
| 20 | 100 | (20-4)*100/16 |
本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为
电流源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电流输出；V-
与T+之间为温度信号电流输出。因输出为是电流信号，故可以远距离信号传输。理论上***大可以在
1000米距离范围内可靠传输。
使用说明
因输出为模拟量，4-20mA分别对应设定的满量程。下面分别介绍电流与具体温度或湿度数值的关系。
本设定的湿度检测量程为0-100%RH，那电流与湿度的关系如下表所示：若，湿度满量程记为HA，
读出的电流值为AR,那实际对应的湿度值HR为：
HR=（AR-4）*HA/16 ，则常用数据可列表如下：
|
读出电流值(mA) |
读出湿度值(100%RH) |
计算过程 |
|
4 |
0 |
(4-4)*100/16 |
|
8 |
25 |
(8-4)*100/16 |
|
12 |
50 |
(12-4)*100/16 |
|
16 |
75 |
(16-4)*100/16 |
|
20 |
100 |
(20-4)*100/16 |
据上述说明，若在远端加一个250欧电阻，则4-20mA则可以转换成1-5V的电压信号，则可以直接
接入可检测电压信号的PLC使用。以温度信号，电压检测为例，接线方法如下图所示：
设定的温度测量范围为:-40至120℃,那电流与温度的关系如下表所示: 若，温度满量程记为TA，读出
的电流值为AR,那实际对应的湿度值TR为：
TR=（AR-4）*TA/16-30
| 读出电流值(mA) | 读出温度值(℃) | 计算过程 |
| 4 | -40 | (4-4)*160/16-40 |
| 8 | 0 | (8-4)*160/16-40 |
| 10 | 20 | (10-4)*160/16-40 |
| 12 | 40 | (12-4)*160/16-40 |
| 16 | 80 | (16-4)*160/16-40 |

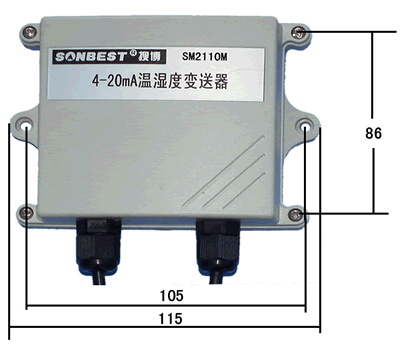

外形尺寸
配件清单
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | 温湿度变送器 | ***2110M | 1台 | 标配 |
| 2 | 说明书及合格证 | 1份 | 标配 | |
| 3 | 温湿度传感器 | SLHT系列 | 1台 | 选配 |

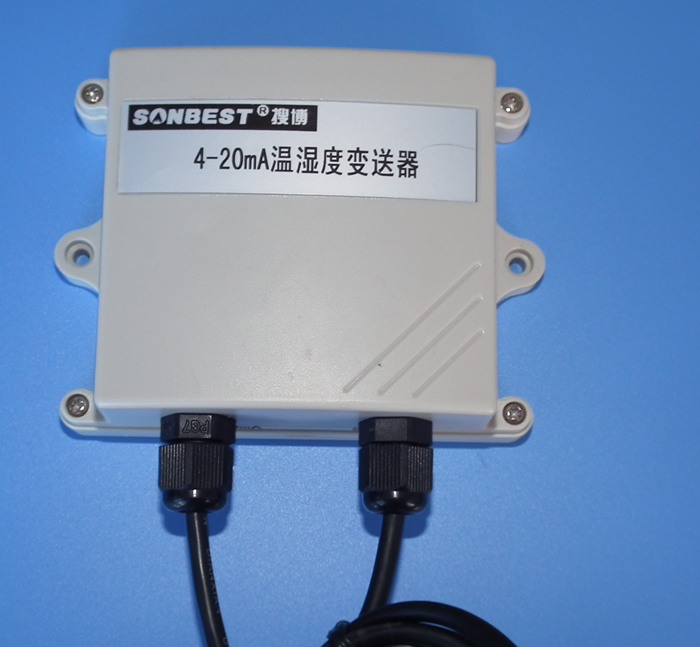

产品照片

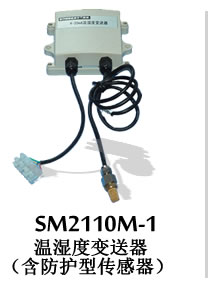

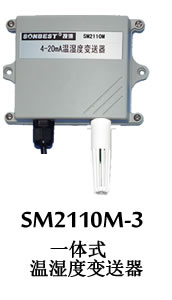

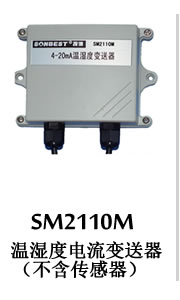

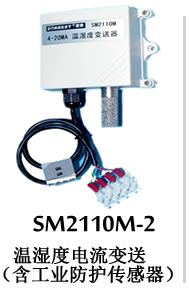

产品选型
关键词： ***2110M、温湿度、变送器、4-20mA、20mA、电流输出、电压输出、远程温湿度， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制
